Bedienungsanleitung TURBO 4.0 (Stand 26.10.2018)

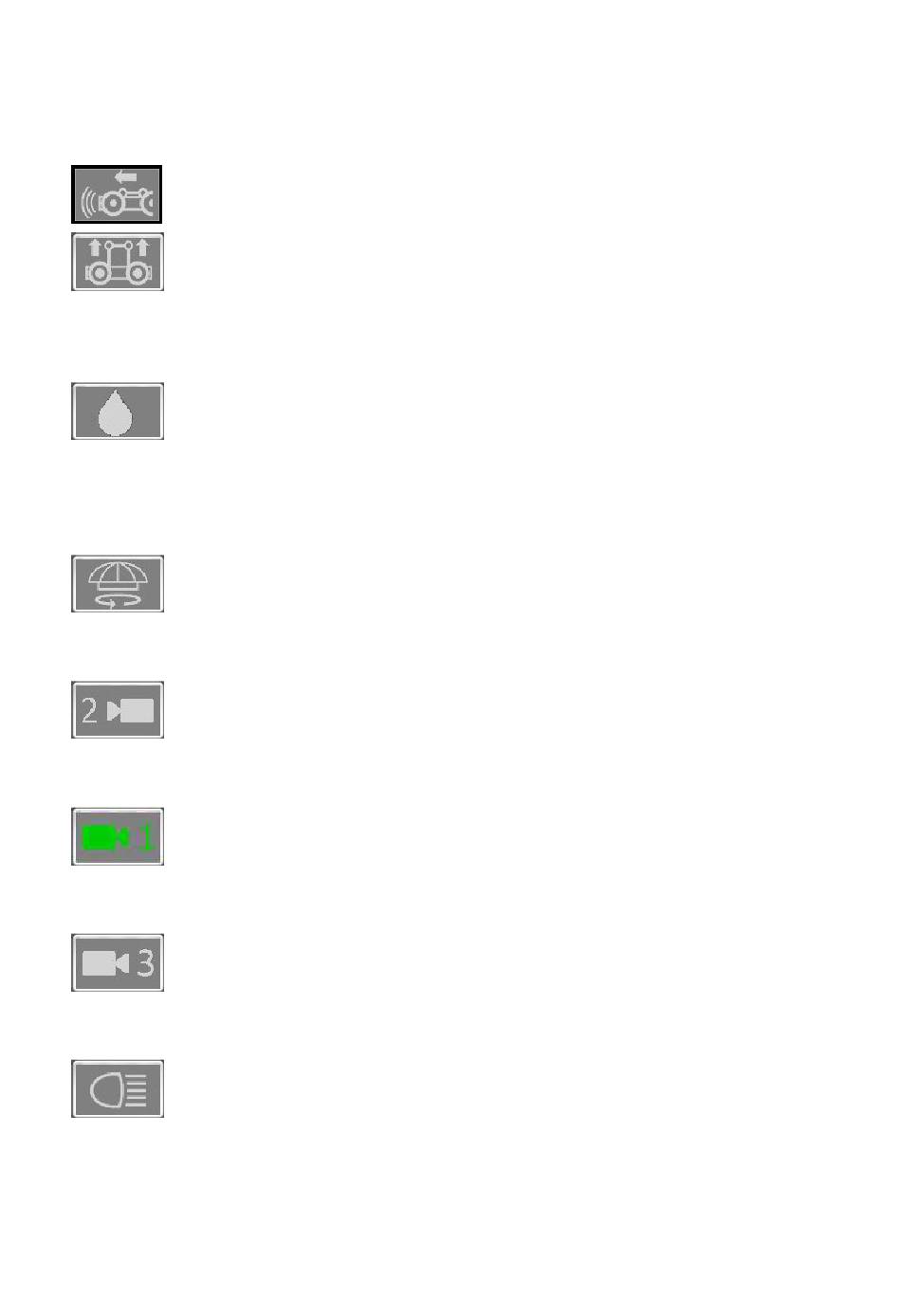

5.3.6.6 Symbole in der Fußleiste
Das Symbol „Rückfahrsensor" zeigt den Zustand des Rückfahrsensors am
Fahrwagen an. Ist das Medienkabel nicht straff, wird das Symbol rot
dargestellt. Das Symbol ist nur eine Anzeige und keine Schaltfläche.
Das Symbol „Andruckleiste" zeigt den Zustand der Andruckleiste des
Fahrwagens an. Bei aktivierter Andruckleiste wird das Symbol grün
dargestellt. Das Symbol ist gleichzeitig eine Schaltfläche über die die
Andruckleiste aktiviert und deaktiviert werden kann. Die Andruckleiste kann
auch über den linken Bedienknopf auf dem linken Joystick aktiviert und
deaktiviert werden.
Über das Symbol „Wasserreinigung" wird die Wasserfunktion aktiviert und
deaktiviert. Die Wasserfunktion dient zum reinigen der Kamera als auch zum
kühlen des Fräswerkzeuges. Bei aktivierter Wasserfunktion wird das Symbol
blau dargestellt. Das Symbol ist gleichzeitig eine Schaltfläche über die die
Wasserfunktion aktiviert und deaktiviert werden kann. Die Wasserfunktion
kann auch über den rechten Bedienknopf auf dem rechten Joystick aktiviert
und deaktiviert werden.
Das Symbol „Fräsmotor an / aus" ist gleichzeitig eine Schaltfläche. Über das
Symbol „Fräsmotor an / aus" wird der Fräsmotor an und aus geschalten. Bei
aktivierten Fräsmotor wird das Symbol orange dargestellt. Der Fräsmotor
kann auch über den linken Bedienknopf auf dem rechten Joystick aktiviert und
deaktiviert werden.
Die Kamera 2 ist die Rückfahrkamera. Das Symbol „Kamera 2" ist
gleichzeitig ein Schaltfläche. Durch drücken wird die Kamera 2 aktiviert. Ist
die Kamera aktiv, wird das Symbol grün dargestellt. Zwischen den Kameras
kann auch mit dem rechten Bedienknopf auf dem linken Joystick gewechselt
werden.
Die Kamera 1 ist die Fräsmotorkamera. Das Symbol „Kamera 1" ist
gleichzeitig ein Schaltfläche. Durch drücken wird die Kamera 1 aktiviert. Ist
die Kamera aktiv, wird das Symbol grün dargestellt. Zwischen den Kameras
kann auch mit dem rechten Bedienknopf auf dem linken Joystick gewechselt
werden.
Die Kamera 3 ist eine optionale Fronkamera. Das Symbol „Kamera 3" ist
gleichzeitig ein Schaltfläche. Durch drücken wird die Kamera 3 aktiviert. Ist
die Kamera aktiv, wird das Symbol grün dargestellt. Zwischen den Kameras
kann auch mit dem rechten Bedienknopf auf dem linken Joystick gewechselt
werden.
Der Fräsroboter TURBO 4.0 verfügt über einen Fronscheinwerfer. Der
Frontscheinwerfer verbessert die Sicht in den Kanal beim Einfahren. Das
Symbol „Frontscheinwerfer" ist gleichzeitig ein Schaltfläche. Durch drücken
wird der Frontscheinwerfer aktiviert. Ist der Frontscheinwerfer aktiv, wird das
Symbol blau dargestellt. Das Licht kann über den Drehring des linken
Joysticks gedimmt werden.
