Bedienungsanleitung TURBO 4.0 (Stand 26.10.2018)

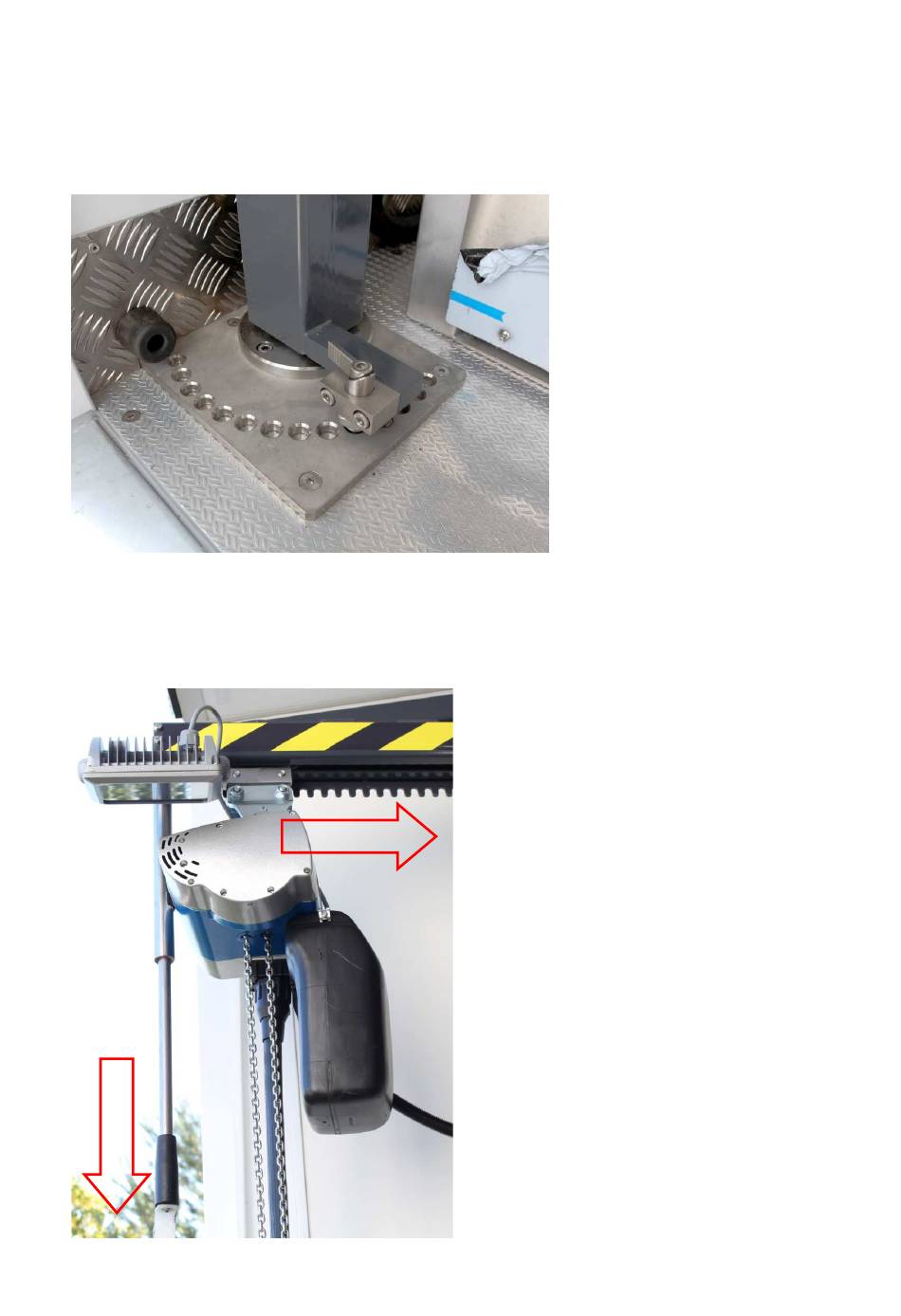

Die Säule des Schwenkkranes ist beweglich an einem Arretierungsblech montiert und wird
mittels Rastbolzen gesichert. Der Ausleger des Schwenkkranes lässt sich in verschiedenen
Positionen arretieren. Dies ermöglicht ein genaues Positionieren z. B. über dem Schacht. Der
Ausleger kann auch um 90° gedreht und gesichert werden. Dies ist die Stellung während des
Transports.
Mittels Arretierungsstange kann die Elektrohubwinde am Auslegerarm entlang
bewegt/arretiert und somit in eine andere Position gebracht werden. Dazu muss an der
Arretierungsstange gezogen werden, um die Verriegelung zu lösen, und gleichzeitig die
Elektrohubwinde in die gewünschte Endposition geschoben werden. An der gewünschten
Position die Arretierungsstange einrasten und die Elektrohubwinde damit sichern.
69
