5.4.4

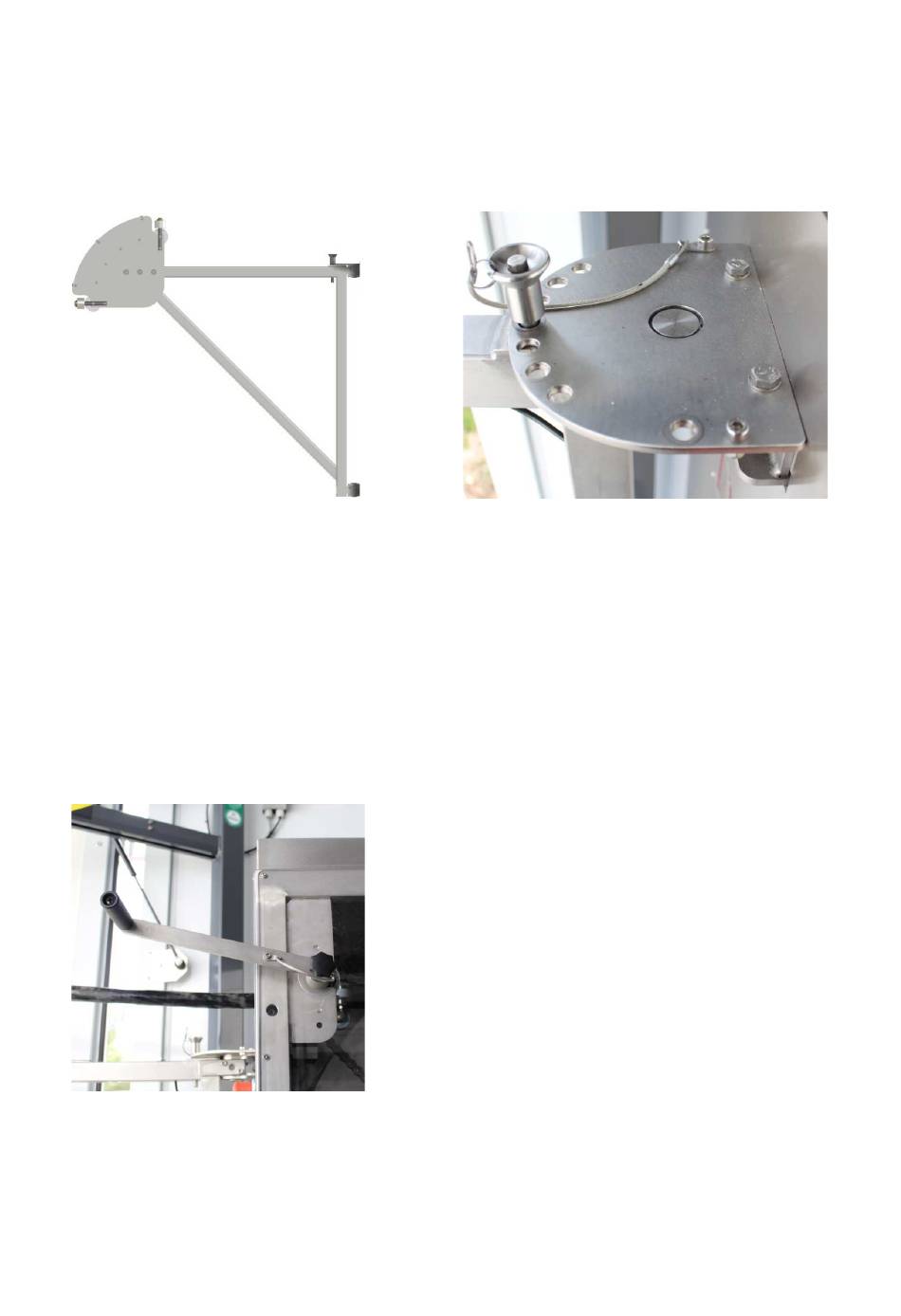

Ausleger
Der Ausleger ist beweglich an der Kabeltrommel befestigt und wird mittels Rastbolzen
gesichert. Der Ausleger lässt sich in verschiedenen Positionen arretieren. Dies ermöglicht ein
genaues Positionieren z. B. über dem Schacht. Der Ausleger kann auch um 90° gedreht und
gesichert werden. Dies ist die Stellung während des Transports.
5.4.5
Medienzuleitung
Die Medienzuleitung läuft im Inneren der Kabeltrommel über eine Verlegeeinheit mit
integrierter Meterzählung. Weiter läuft die Medienzuleitung über die am Ausleger befestigten
Umlenkrollen.
Durch die Medienzuleitung wird die TURBO Fräseinheit mit den erforderlichen Medien wie
Druckluft, Wasser und Elektrizität versorgt.
5.4.6
Handkurbel
Die Handkurbel dient zum manuellen Auftrommeln
der Medienzuleitung. Dazu ist die Handkurbel auf die
an
der
Kabeltrommel
aufzustecken
und
befestigen. Zum manuellen Auftrommeln ist die
elektrisch gesteuerte Kupplung an der Frontseite der
Kabeltrommel auszukuppeln (siehe Übersicht Nr.
27). Die Kupplung trennt dann die Kabeltrommel von
der Getriebeeinheit. Während des motorischen
Auftrommelns ist die Handkurbel zu entfernen.
Anderenfalls besteht Verletzungsgefahr.
45
befindliche
Anbindung
mit
der
Flügelschraube
zu
