Connexion Électrique - ZAPTEC Pro Installationsanleitung

5
Connexion des fils
Connectez les câbles dans le bornier à vis confor mé ment
au réseau électrique de l'installation. Voir l'illustration
ci-dessous. Les blocs de jonction doivent être serrés à
un couple de 5 Nm.
Non applicable pour la France
Si vous installez le système sur un réseau IT triphasé,
nous vous recommandons d'utiliser un câble à 5 fils, au
cas où un transformateur TN serait installé à l'avenir.
Installations Zaptec Pro:
NE FAITES PAS CELA !
La plaque arrière est
conçue pour une con-
nexion 63A, mais pas
pour faire tran siter un
courant de 63A !
Ceci n'est correct que
si le fusible d'installation
est <= 40 A (comme
dans les installations
HOME)
Installations Zaptec Pro : FAITES CECI !
Uniquement une arrivée par le bas ou
par le haut est conforme. (Privilégiez
une arrivée par le bas.).

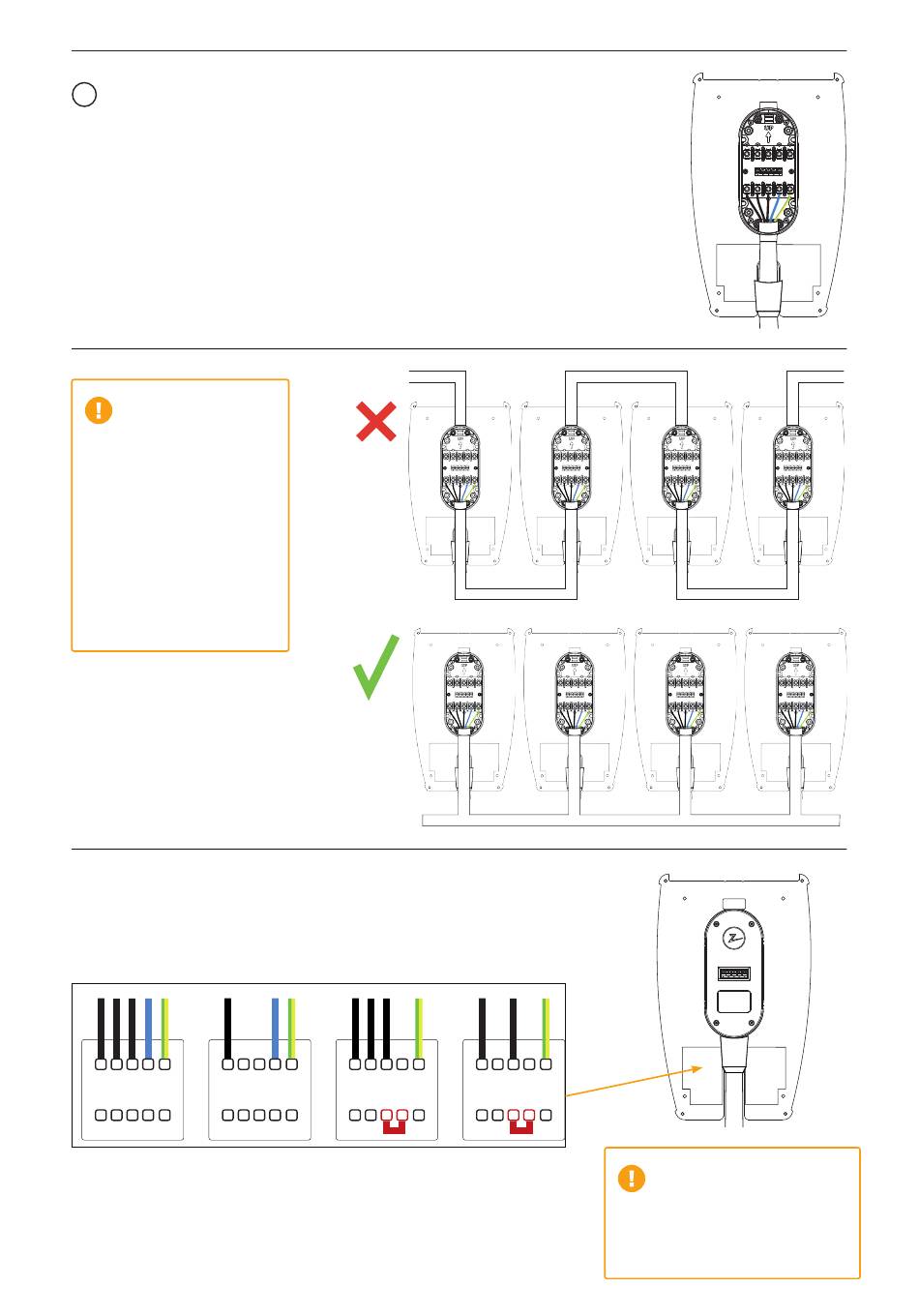

Connexion électrique
Il existe quatre variantes de connexion possibles, selon que l'on utilise du
triphasée ou du monophasée et selon que l'on utilise un réseau TN, un réseau TT
ou un réseau IT (Norvège uniquement), comme indiqué sous ou sur l'étiquette de
la plaque arrière.
L1 L2 L3 N PE L1
L1 L2 L3 N PE L1 L2
L1 L2 L3 N PE L1 L2
TT ou TN TT ou TN
TT ou TN TT ou TN
(TN-S pour la France) (TN-S pour la France)
(TN-S pour (TN-S pour
la France) la France)
N PE L1 L2 L3 PE
L3 N PE L1 L2 L3 N PE
L3 N PE L1 L2 L3 N PE
IT triphasé
IT triphasé
(Norvège
uniquement)
Cela signifie que la connexion
du neutre peut être effectuée
dans le tableau divisionnaire
plutôt que sur chaque point de
charge individuel, ce qui facilite
l'ajout de nouvelles bornes dans
le futur.
3. Koble ledningene i koblingsboksen i henhold til det elektriske
systemet på stedet. Vises i illustrasjonen under. Sukkerbitene
trekkes til med et moment på 5 Nm.
Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4
leder kabel i tilfelle det installeres en transformator senere for
bedre ladeytelse. Da kan den nøytrale koblingen gjøres i sikringss-
kapet heller enn på hver enkelt ladestasjon, slik at det blir enklere å
gjøre fremtidige oppgraderinger.
L1 L3 PE
L1 L2 L3 N PE
L1 L2 L3 N PE
IT monophasé
IT monophasé
(Norvège
uniquement)
Français
Vérifiez les réglementations
locales en matière de
câblage pour toute exigence
supplémentaire concernant
l'installation en toute sécurité
des bornes de recharge.
