Elektrischer Anschluss
32
3. Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgesehene
Erdungsklemme auf Erdpotenzial legen.
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen

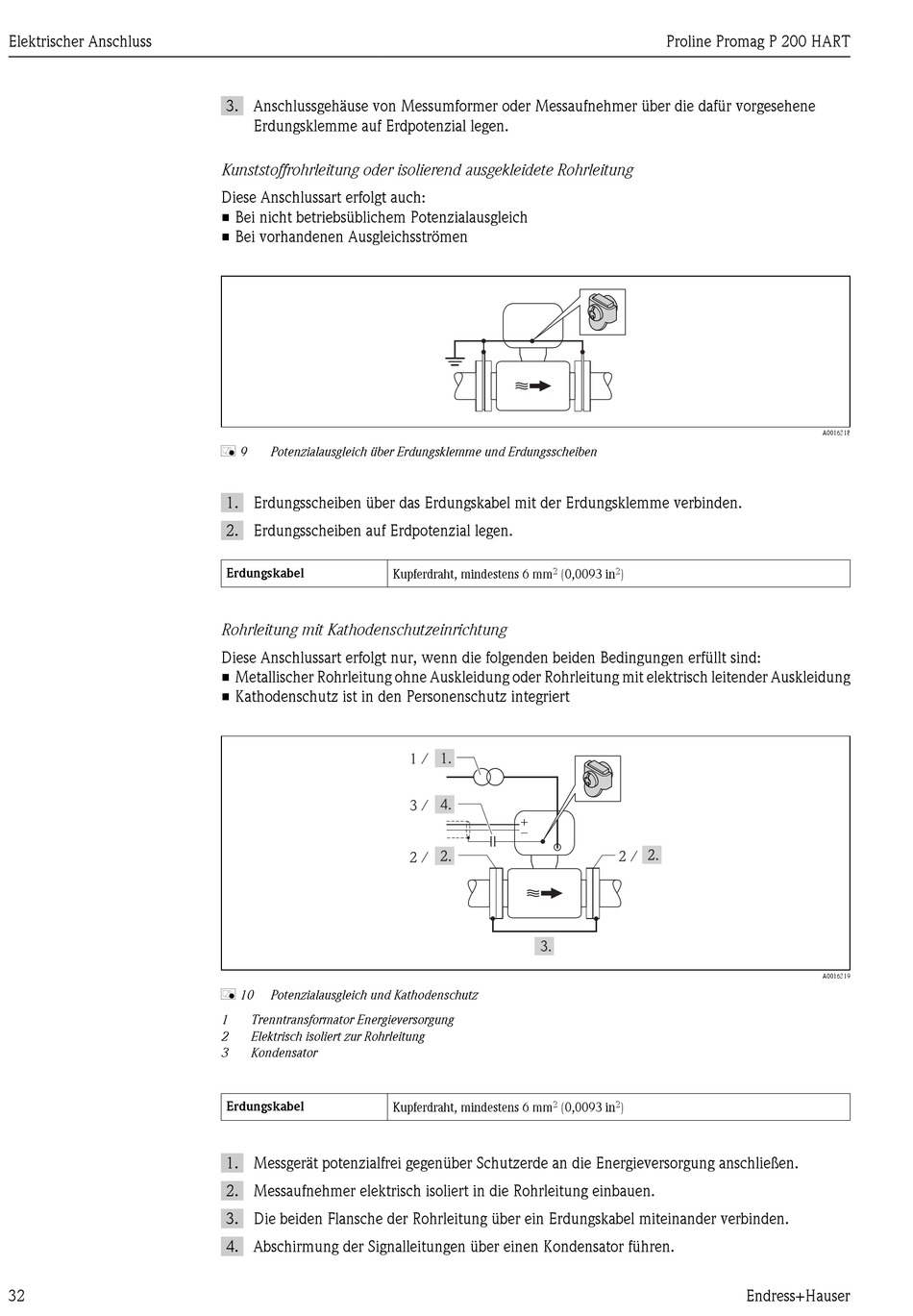

å 9 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme verbinden.
2. Erdungsscheiben auf Erdpotenzial legen.
Erdungskabel
Kupferdraht, mindestens 6 mm
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Auskleidung
• Kathodenschutz ist in den Personenschutz integriert
å 10 Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 Elektrisch isoliert zur Rohrleitung
3 Kondensator
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen.
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
4. Abschirmung der Signalleitungen über einen Kondensator führen.
