Diagnose und Störungsbehebung
90
12.2

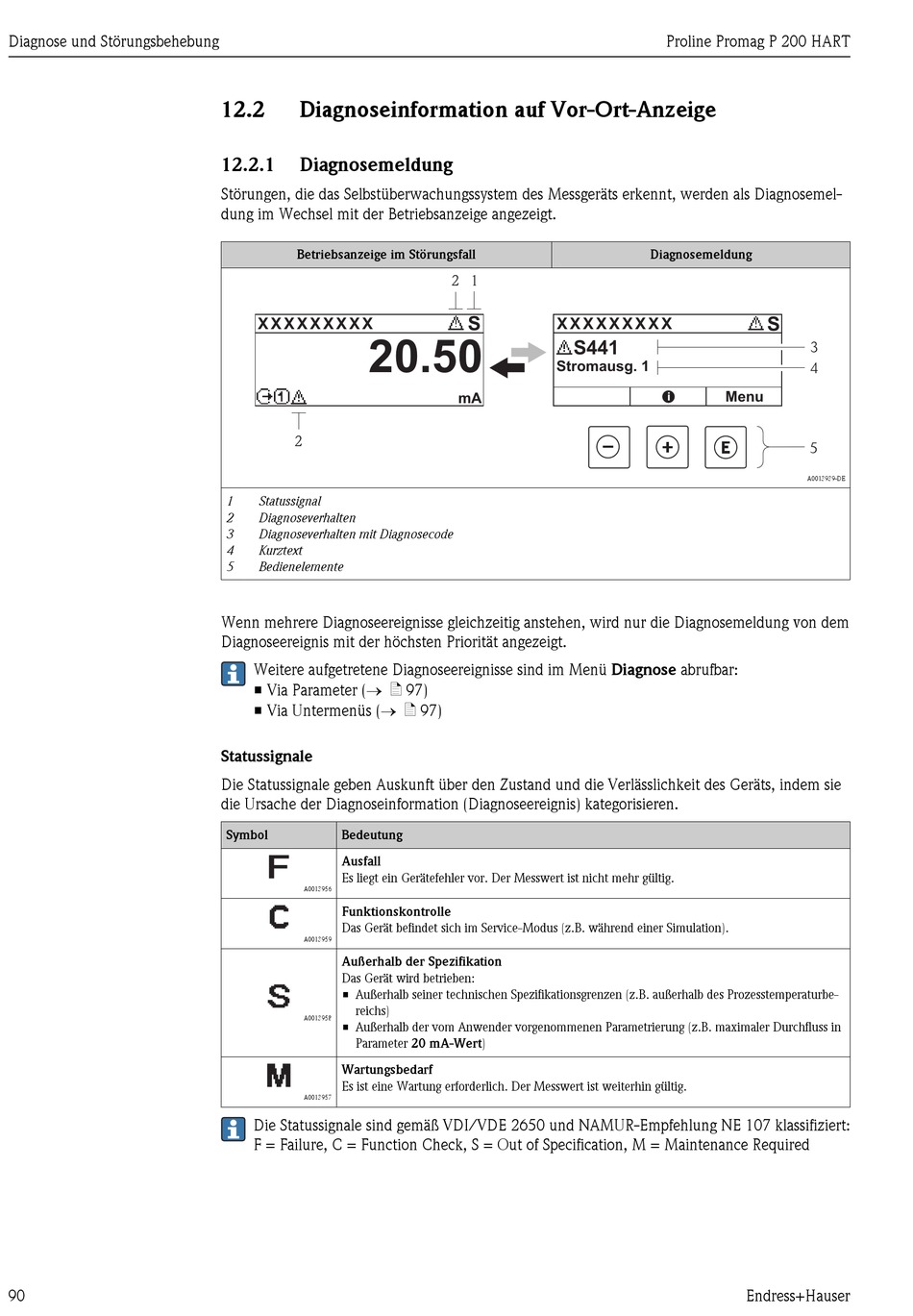

Diagnoseinformation auf Vor-Ort-Anzeige

12.2.1

Diagnosemeldung

Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diagnosemel-
dung im Wechsel mit der Betriebsanzeige angezeigt.
Betriebsanzeige im Störungsfall
X X X X X X X X X
20.50
2
1 Statussignal
2 Diagnoseverhalten
3 Diagnoseverhalten mit Diagnosecode
4 Kurztext
5 Bedienelemente
Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung von dem
Diagnoseereignis mit der höchsten Priorität angezeigt.
Weitere aufgetretene Diagnoseereignisse sind im Menü Diagnose abrufbar:
• Via Parameter (® ä 97)
• Via Untermenüs (® ä 97)
Statussignale
Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie
die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Symbol Bedeutung
Ausfall
Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
A0013956
Funktionskontrolle
Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation).
A0013959
Außerhalb der Spezifikation
Das Gerät wird betrieben:
• Außerhalb seiner technischen Spezifikationsgrenzen (z.B. außerhalb des Prozesstemperaturbe-
reichs)
A0013958
• Außerhalb der vom Anwender vorgenommenen Parametrierung (z.B. maximaler Durchfluss in
Parameter 20 mA-Wert)
Wartungsbedarf
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig.
A0013957
Die Statussignale sind gemäß VDI/VDE 2650 und NAMUR-Empfehlung NE 107 klassifiziert:
F = Failure, C = Function Check, S = Out of Specification, M = Maintenance Required
2 1
S
X X X X X X X X
S441
Stromausg. 1
mA
Proline Promag P 200 HART
Diagnosemeldung
S
X
3
4
Menu
i
5
A0013939-DE
