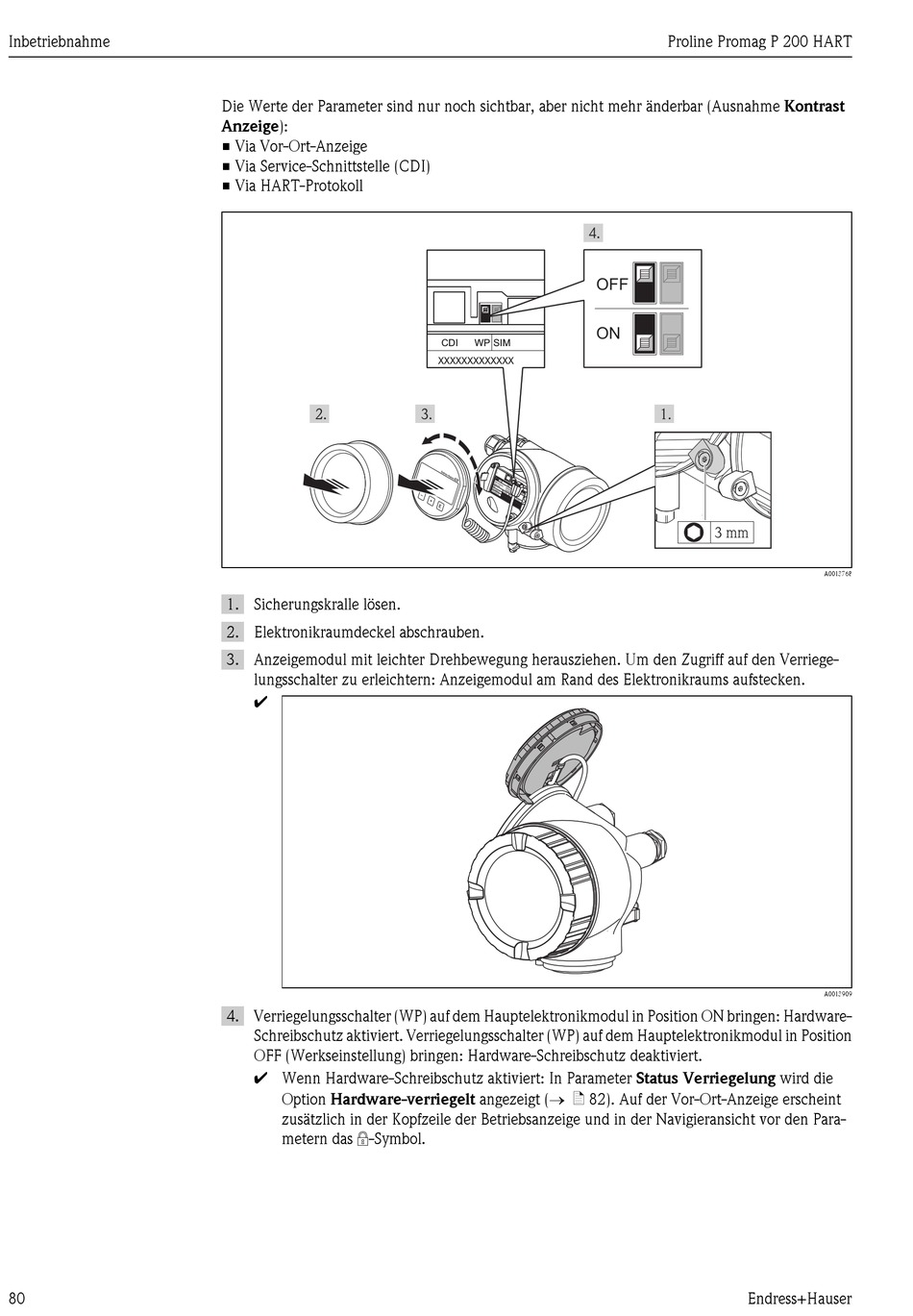

Endress+Hauser Proline Promag P 200 Betriebsanleitung Seite 80

Inbetriebnahme
80
Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Kontrast
Anzeige):
• Via Vor-Ort-Anzeige
• Via Service-Schnittstelle (CDI)
• Via HART-Protokoll
1. Sicherungskralle lösen.
2. Elektronikraumdeckel abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verriege-
lungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken.
Ã
4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-
Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position
OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.
à Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die
Option Hardware-verriegelt angezeigt (® ä 82). Auf der Vor-Ort-Anzeige erscheint
zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Para-
metern das -Symbol.
OFF
ON
CDI WP SIM
XXXXXXXXXXXXX
Proline Promag P 200 HART
3 mm
A0013768
A0013909
Endress+Hauser
