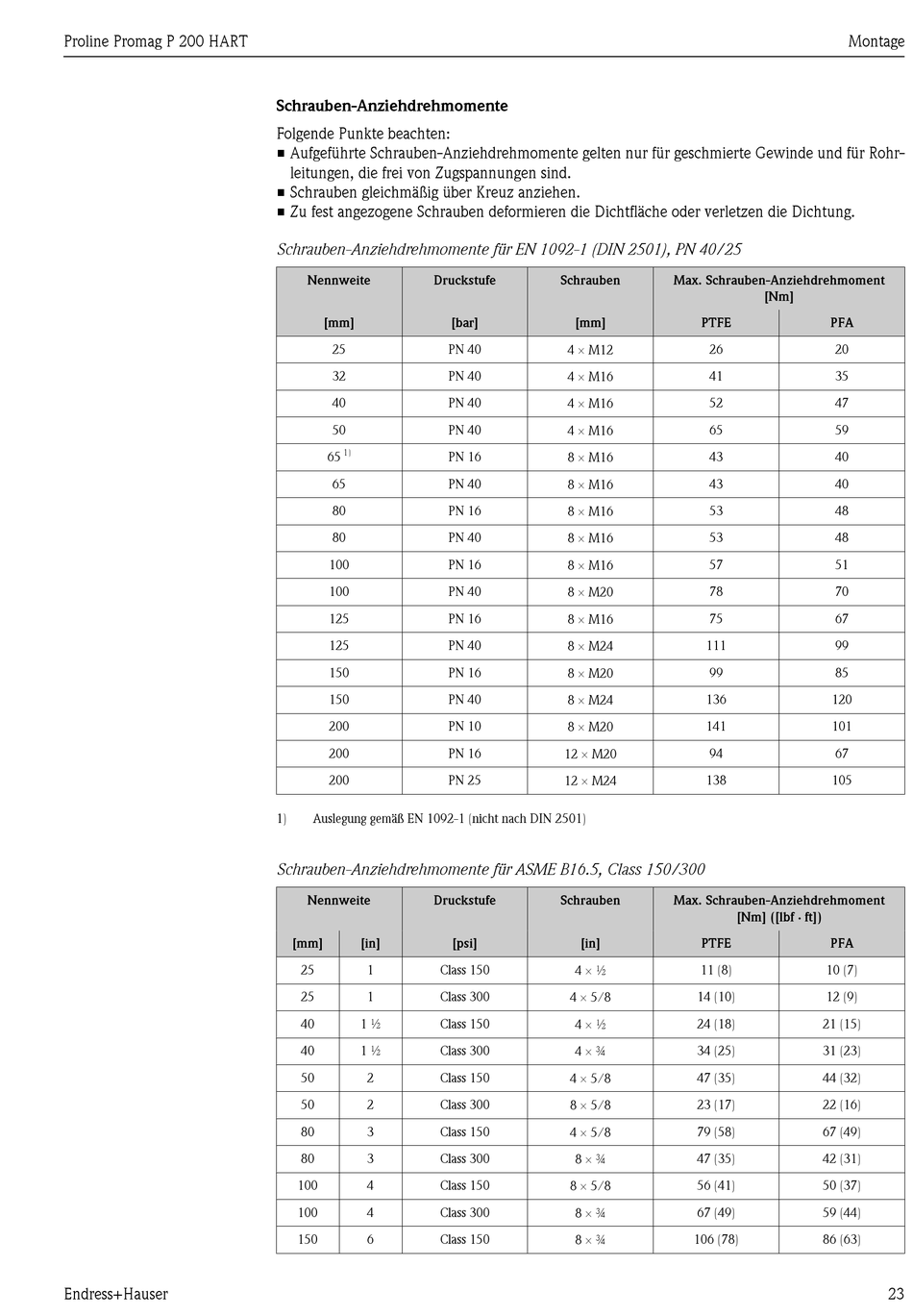

Endress+Hauser Proline Promag P 200 Betriebsanleitung Seite 23

Proline Promag P 200 HART
Endress+Hauser
Schrauben-Anziehdrehmomente
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und für Rohr-
leitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501), PN 40/25
Nennweite Druckstufe
[mm]
25 PN 40
32 PN 40
40 PN 40
50 PN 40
1)
65 PN 16
65 PN 40
80 PN 16
80 PN 40
100 PN 16
100 PN 40
125 PN 16
125 PN 40
150 PN 16
150 PN 40
200 PN 10
200 PN 16
200 PN 25
1) Auslegung gemäß EN 1092-1 (nicht nach DIN 2501)
Schrauben-Anziehdrehmomente für ASME B16.5, Class 150/300
Nennweite Druckstufe
[mm] [in]
25 1 Class 150
25 1 Class 300
40 1 ½ Class 150
40 1 ½ Class 300
50 2 Class 150
50 2 Class 300
80 3 Class 150
80 3 Class 300
100 4 Class 150
100 4 Class 300
150 6 Class 150
Schrauben
[bar] [mm]
4 ´ M12
4 ´ M16
4 ´ M16
4 ´ M16
8 ´ M16
8 ´ M16
8 ´ M16
8 ´ M16
8 ´ M16
8 ´ M20
8 ´ M16
8 ´ M24
8 ´ M20
8 ´ M24
8 ´ M20
12 ´ M20
12 ´ M24
Schrauben
[psi] [in]
4 ´ ½
4 ´ 5/8
4 ´ ½
4 ´ ¾
4 ´ 5/8
8 ´ 5/8
4 ´ 5/8
8 ´ ¾
8 ´ 5/8
8 ´ ¾
8 ´ ¾
Max. Schrauben-Anziehdrehmoment
[Nm]
PTFE PFA
26 20
41 35
52 47
65 59
43 40
43 40
53 48
53 48
57 51
78 70
75 67
111 99
99 85
136 120
141 101
94 67
138 105
Max. Schrauben-Anziehdrehmoment
[Nm] ([lbf × ft])
PTFE PFA
11 (8) 10 (7)
14 (10) 12 (9)
24 (18) 21 (15)
34 (25) 31 (23)
47 (35) 44 (32)
23 (17) 22 (16)
79 (58) 67 (49)
47 (35) 42 (31)
56 (41) 50 (37)
67 (49) 59 (44)
106 (78) 86 (63)
Montage
23
