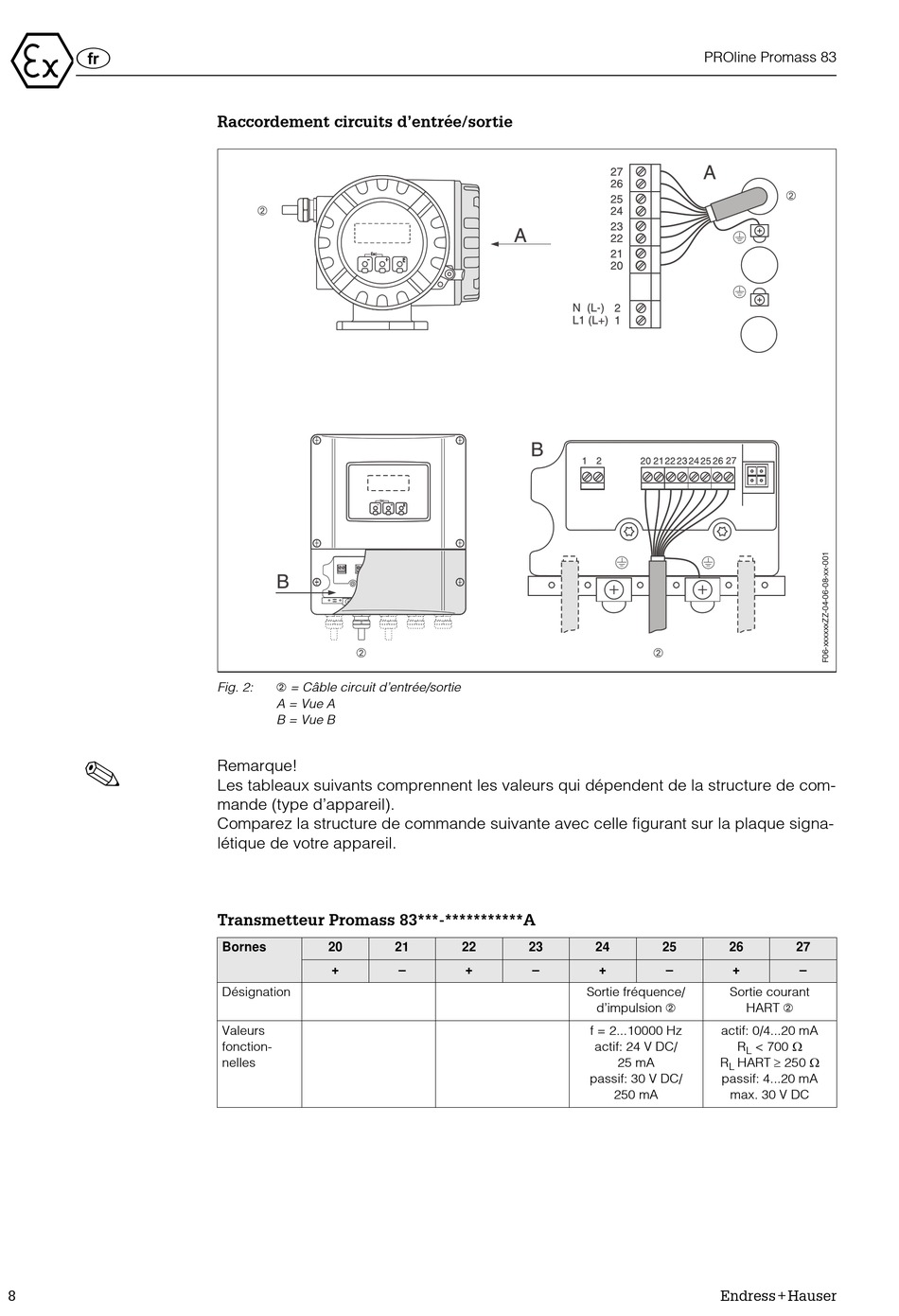

Raccordement circuits d'entrée/sortie
➁ = Câble circuit d'entrée/sortie
Fig. 2:
A = Vue A
B = Vue B
Remarque!
Les tableaux suivants comprennent les valeurs qui dépendent de la structure de com-
mande (type d'appareil).
Comparez la structure de commande suivante avec celle figurant sur la plaque signa-
létique de votre appareil.
Transmetteur Promass 83***-***********A
Bornes 20
+
Désignation
Valeurs
fonction-
nelles
21 22 23
– + –
PROline Promass 83
24 25 26
+ – +
Sortie fréquence/ Sortie courant
d'impulsion ➁ HART ➁
f = 2...10000 Hz actif: 0/4...20 mA
< 700 :
actif: 24 V DC/ R
L
HART t 250 :
25 mA R
L
passif: 30 V DC/ passif: 4...20 mA
250 mA max. 30 V DC
