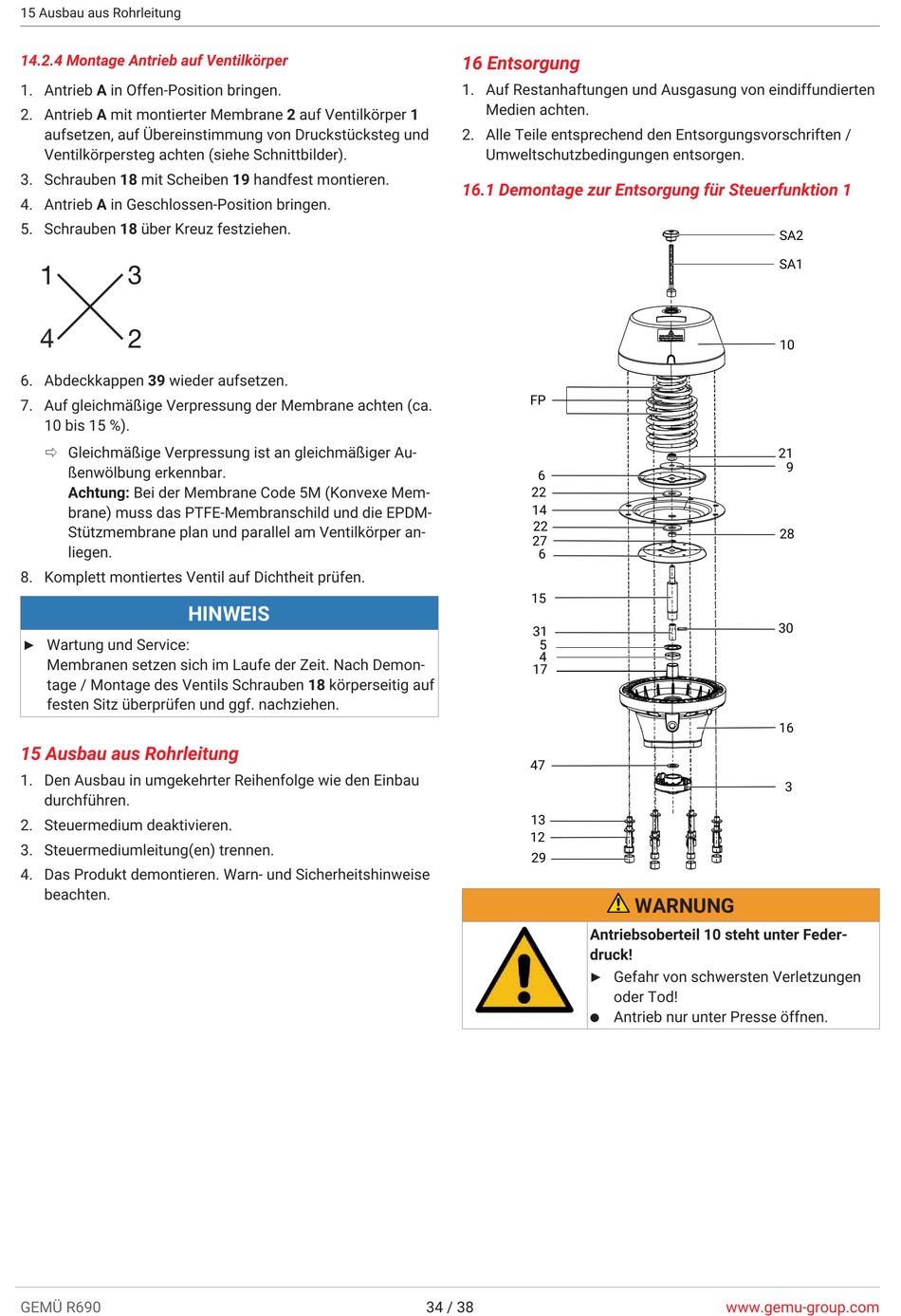

Montage Antrieb Auf Ventilkörper; Ausbau Aus Rohrleitung; Entsorgung; Demontage Zur Entsorgung Für Steuerfunk- Tion 1 - Gemü R690 Betriebsanleitung

15 Ausbau aus Rohrleitung

14.2.4 Montage Antrieb auf Ventilkörper
1. Antrieb A in Offen-Position bringen.
2. Antrieb A mit montierter Membrane 2 auf Ventilkörper 1
aufsetzen, auf Übereinstimmung von Druckstücksteg und
Ventilkörpersteg achten (siehe Schnittbilder).
3. Schrauben 18 mit Scheiben 19 handfest montieren.
4. Antrieb A in Geschlossen-Position bringen.
5. Schrauben 18 über Kreuz festziehen.
6. Abdeckkappen 39 wieder aufsetzen.
7. Auf gleichmäßige Verpressung der Membrane achten (ca.
10 bis 15 %).
ð Gleichmäßige Verpressung ist an gleichmäßiger Au-
ßenwölbung erkennbar.
Achtung: Bei der Membrane Code 5M (Konvexe Mem-
brane) muss das PTFE-Membranschild und die EPDM-
Stützmembrane plan und parallel am Ventilkörper an-
liegen.
8. Komplett montiertes Ventil auf Dichtheit prüfen.
HINWEIS
▶ Wartung und Service:
Membranen setzen sich im Laufe der Zeit. Nach Demon-
tage / Montage des Ventils Schrauben 18 körperseitig auf
festen Sitz überprüfen und ggf. nachziehen.
15 Ausbau aus Rohrleitung
1. Den Ausbau in umgekehrter Reihenfolge wie den Einbau
durchführen.
2. Steuermedium deaktivieren.
3. Steuermediumleitung(en) trennen.
4. Das Produkt demontieren. Warn- und Sicherheitshinweise
beachten.
GEMÜ R690

16 Entsorgung

1. Auf Restanhaftungen und Ausgasung von eindiffundierten
Medien achten.
2. Alle Teile entsprechend den Entsorgungsvorschriften /
Umweltschutzbedingungen entsorgen.
16.1 Demontage zur Entsorgung für Steuerfunktion 1
FP
6
22
14
22
27
6
15
31
5
4
17
47
13
12
29
Antriebsoberteil 10 steht unter Feder-
druck!
▶ Gefahr von schwersten Verletzungen
●
34 / 38
SA2
SA1
10
21
28
30
16
WARNUNG
oder Tod!
Antrieb nur unter Presse öffnen.
