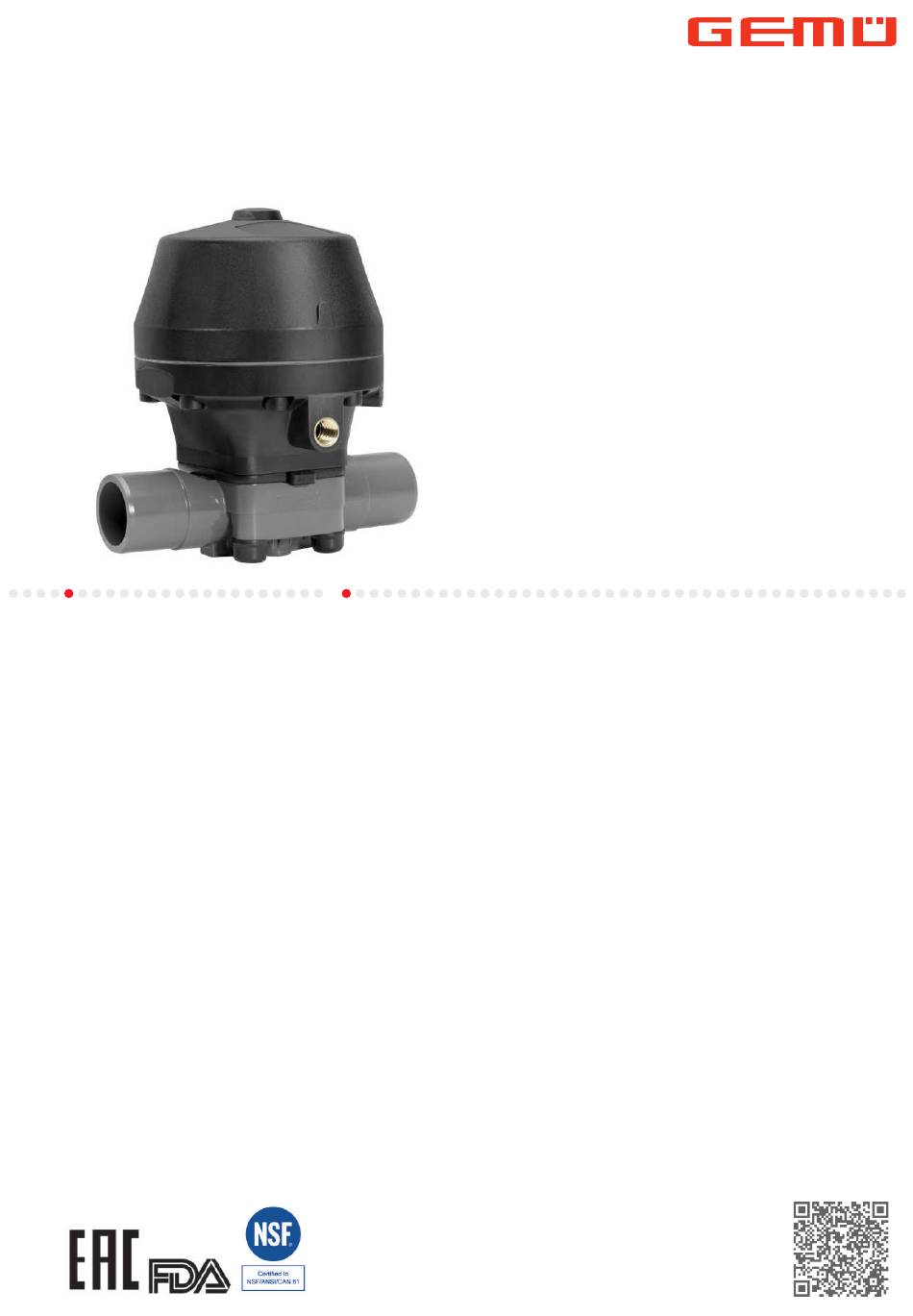

GEMÜ R690
Pneumatisch betätigtes Membranventil
Beschreibung
Das 2/2-Wege-Membranventil GEMÜ R690 verfügt über einen wartungsarmen Membranantrieb und wird pneumatisch betätigt.
Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)", „Federkraft geöffnet (NO)" und „beidseitig angesteuert (DA)" zur
Verfügung. Der High-Flow Ventilkörper erlaubt kompakte Abmessungen bei hohen Durchflusswerten.
Technische Details
•
Medientemperatur: -10 bis 80 °C
•
Umgebungstemperatur: -10 bis 50 °C
•
Betriebsdruck: 0 bis 10 bar
•
Nennweiten: 1/2" (DN 15) bis 4" (DN 100)
•
Körperformen: Durchgangskörper
•
Anschlussarten: Armaturenverschraubung l Flansch l Stutzen
•
Anschlussnormen: ANSI l ASTM l BS l DIN l EN l ISO l JIS
•
Körperwerkstoffe: Inliner PP-H, grau / Outliner PP, verstärkt l Inliner PVDF / Outliner PP, verstärkt l PVC-U, grau l ABS l PP,
verstärkt l PVDF
•
Membranwerkstoffe: EPDM l FKM l NBR l PTFE/EPDM
•
Konformitäten: EAC l FDA l NSF
Technische Angaben abhängig von der jeweiligen Konfiguration
Merkmale
•
Gleiche Befestigungsebenen über mehrere Nennweiten hinweg
•
Kompaktes Anlagendesign durch strömungsoptimierten High
Flow Ventilkörper
•
Reduzierter Steuerluftverbrauch
•
Modifizierte Federpakete für Anwendungen mit reduziertem
Steuerdruck verfügbar
Weitere Informationen
Webcode: GW-R690
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gemü R690

Inhaltszusammenfassung für Gemü R690

  • Seite 1 Steuerdruck verfügbar Beschreibung Das 2/2-Wege-Membranventil GEMÜ R690 verfügt über einen wartungsarmen Membranantrieb und wird pneumatisch betätigt. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“ und „beidseitig angesteuert (DA)“ zur Verfügung. Der High-Flow Ventilkörper erlaubt kompakte Abmessungen bei hohen Durchflusswerten.

  • Seite 2: Produktbeschreibung

    PTFE / EPDM einteilig, PTFE / EPDM zweiteilig Ventilkörper PVC-U, grau PP, verstärkt PVDF Inliner PP-H, grau / Outliner PP, verstärkt Inliner PVDF / Outliner PP, verstärkt CONEXO RFID-Chip Membrane (siehe Conexo-Info) CONEXO RFID-Chip Körper (siehe Conexo-Info) GEMÜ R690 2 / 28 www.gemu-group.com...

  • Seite 3: Gemü Conexo

    Mit dem CONEXO Portal als zentrales Element lassen sich sämtliche Daten sammeln, verwalten und weiterverarbeiten. Weitere Informationen zu GEMÜ CONEXO finden Sie auf: www.gemu-group.com/conexo Bestellung GEMÜ Conexo muss separat mit der Bestelloption „CONEXO“ bestellt werden. www.gemu-group.com 3 / 28 GEMÜ R690...

  • Seite 4: Verfügbarkeit Ventilkörper

    Code 7X: Gewindestutzen für Armaturenverschraubung 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R690 4 / 28 www.gemu-group.com...
  • Seite 5 Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 5 / 28 GEMÜ R690...
  • Seite 6 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R690 6 / 28 www.gemu-group.com...

  • Seite 7: Verfügbarkeit Produktkonformität Nsf (Sonderfunktion Code N)

    Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN www.gemu-group.com 7 / 28 GEMÜ R690...
  • Seite 8 Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 10 CONEXO Code Flansch ANSI Class 125/150 RF, Integrierter RFID-Chip zur elektronischen Identifizierung Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, und Rückverfolgbarkeit Baulänge nur bei Gehäuseform D Ohne 8 / 28 GEMÜ R690 www.gemu-group.com...

  • Seite 9: Beschreibung

    4 Anschlussart Armaturenverschraubung mit Einlegeteil (Muffe) - DIN 5 Werkstoff Ventilkörper PVC-U, grau 6 Membranwerkstoff EPDM 7 Steuerfunktion In Ruhestellung geschlossen (NC) 8 Antriebsausführung Antriebsgröße EDN 9 Sonderausführung NSF 61 Wasser-Zulassung 10 CONEXO Ohne 9 / 28 www.gemu-group.com GEMÜ R690...
  • Seite 10 Inliner PP-H grau / Outliner PP, verstärkt (Code 5 — 50 °C Inliner PVDF / Outliner PP, verstärkt (Code 75) -5 — 50 °C Steuermedientemperatur: 0 — 40 °C Lagertemperatur: 0 — 40 °C GEMÜ R690 10 / 28 www.gemu-group.com...
  • Seite 11 10,0 10,0 10,0 10,0 10,0 10,0 Erweiterte Temperaturbereiche auf Anfrage. Bitte beachten Sie, dass sich aufgrund der Umgebungs- und Medi- entemperatur eine Mischtemperatur am Ventilkörper einstellt, welche die oben angegebenen Werte nicht über- schreiten darf. www.gemu-group.com 11 / 28 GEMÜ R690...
  • Seite 12 Steuerdruckkennlinie DN 15 – 100 (EPDM, FPM) Steuerfunktion 2 und 3 MG40 MG25 MG20 MG80+100 MG50 Betriebsdruck [bar] Der im Diagramm abgebildete Steuerdruck in Abhängigkeit des vorherrschenden Betriebsdrucks dient hier zur Orientierung für einen membranschonenden Betrieb. GEMÜ R690 12 / 28 www.gemu-group.com...
  • Seite 13 Membrangröße 80 2,50 dm³ Membrangröße 100 2,50 dm³ Produktkonformitäten Druckgeräterichtlinie: 2014/68/EU Lebensmittel: FDA* Verordnung (EG) Nr. 1935/2004 Verordnung (EG) Nr. 10/2011* EAC: TR CU 010/2011 Trinkwasser: NSF/ANSI* * je nach Ausführung und / oder Betriebsparametern www.gemu-group.com 13 / 28 GEMÜ R690...

  • Seite 14: Mechanische Daten

    1,89 0,50 0,40 0,73 0,83 0,93 1,13 2,36 0,57 0,47 1,00 1,40 1,50 1,60 3,08 0,92 3,57 3,20 4,00 3,30 6,70 4,40 4,00 8,20 MG = Membrangröße Gewichte in kg Einbaulage: beliebig Durchflussrichtung: beliebig GEMÜ R690 14 / 28 www.gemu-group.com...

  • Seite 15: Abmessungen

    G 1/4 JDL, JDM, JDN 211,0 245,0 90,0 G 1/4 260,0 317,0 127,0 G 1/4 260,0 349,0 149,0 G 1/4 Maße in mm MG = Membrangröße * CT = A + H1 (siehe Körpermaße) www.gemu-group.com 15 / 28 GEMÜ R690...
  • Seite 16 G 1/4 JDL, JDM, JDN 206,0 90,0 48,0 G 1/4 270,0 127,0 41,0 G 1/4 307,0 149,0 46,0 G 1/4 Maße in mm MG = Membrangröße * CT = A + H1 (siehe Körpermaße) GEMÜ R690 16 / 28 www.gemu-group.com...

  • Seite 17: Körpermaße

    Code 30: Stutzen - Zoll, zum Schweißen oder Kleben, abhängig vom Körperwerkstoff 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 5: PP, verstärkt Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 17 / 28 GEMÜ R690...
  • Seite 18 340,0 Maße in mm MG = Membrangröße 1) Anschlussart Code 20: Stutzen zum IR-Stumpfschweißen 2) Werkstoff Ventilkörper Code 20: PVDF Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R690 18 / 28 www.gemu-group.com...
  • Seite 19 1) Anschlussart Code 7: Armaturenverschraubung mit Einlegeteil (Muffe) - DIN 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 19 / 28 GEMÜ R690...
  • Seite 20 Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 4: ABS GEMÜ R690 20 / 28 www.gemu-group.com...
  • Seite 21 G 2¾ Maße in mm MG = Membrangröße 1) Anschlussart Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 21 / 28 GEMÜ R690...
  • Seite 22 266,0 G 2¾ Maße in mm MG = Membrangröße 1) Anschlussart Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN Code 3P: Armaturenverschraubung mit Einlegeteil Gewindemuffe NPT 2) Werkstoff Ventilkörper Code 1: PVC-U, grau GEMÜ R690 22 / 28 www.gemu-group.com...
  • Seite 23 Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF www.gemu-group.com 23 / 28 GEMÜ R690...
  • Seite 24 Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R690 24 / 28 www.gemu-group.com...
  • Seite 25 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF www.gemu-group.com 25 / 28 GEMÜ R690...
  • Seite 26 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt GEMÜ R690 26 / 28 www.gemu-group.com...

  • Seite 27: Ventilkörperbefestigung

    25,0 M6 * 25,0 40 - 50 M8 * 44,5 M8 * 44,5 1/2“ ** 100,0 3/4“ ** 120,0 Maße in mm, MG = Membrangröße * Zollgewinde auf Anfrage ** Metrisches Gewinde auf Anfrage www.gemu-group.com 27 / 28 GEMÜ R690...
  • Seite 28 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
