Installation
3.1.2 Übersicht
RS-485 ist eine zweiadrige Busschnittstelle, die mit einer Multidrop-Netzwerktopologie kompatibel ist, d. h. Teilnehmer
können als Bus oder über Abzweigkabel von einer gemeinsamen Hauptleitung aus verbunden werden. Es können insgesamt
32 Teilnehmer (Knoten) an ein Netzwerksegment angeschlossen werden.
Repeater unterteilen Netzwerksegmente, siehe Abbildung 3.1.

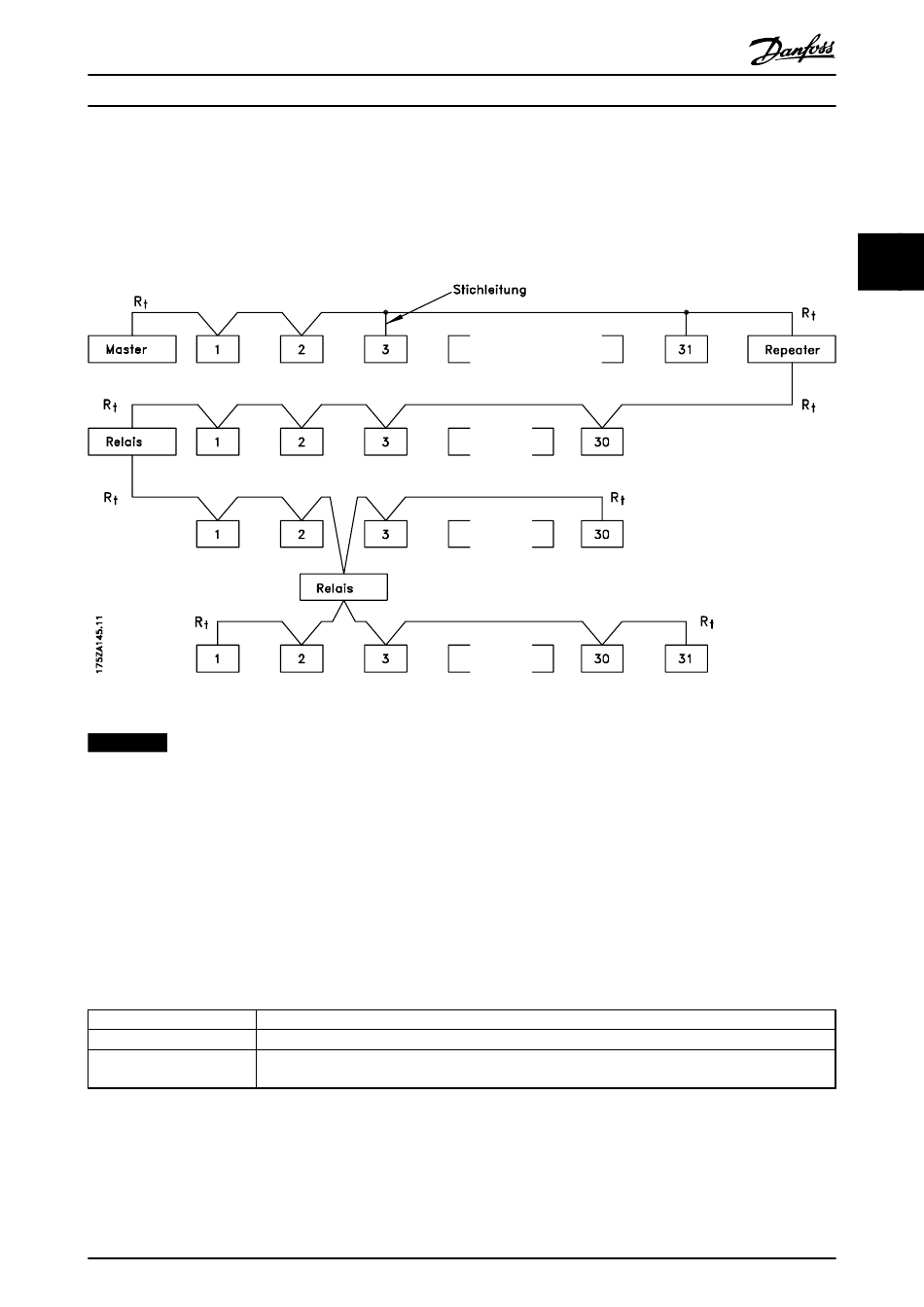

Abbildung 3.1 RS-485-Busschnittstelle
HINWEIS
Jeder Repeater fungiert in dem Segment, in dem er installiert ist, als Teilnehmer. Jeder mit einem Netzwerk verbundene
Teilnehmer muss über alle Segmente hinweg eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab – entweder mit Hilfe des Terminierungsschalters (S801) des Frequen-
zumrichters oder mit einem polarisierten Widerstandsnetzwerk. Verwenden Sie stets ein STP-Kabel (Screened Twisted Pair)
für die Busverdrahtung, und beachten Sie stets die bewährten Installationsverfahren gemäß Abbildung 3.2.
Eine Erdung der Abschirmung mit geringer Impedanz an allen Knoten ist wichtig, auch bei hohen Frequenzen. Schließen Sie
daher die Abschirmung großflächig an Masse an, z. B. mit einer Kabelschelle oder einer leitfähigen Kabelverschraubung.
Möglicherweise müssen Sie Potenzialausgleichskabel verwenden, um im Netzwerk das gleiche Erdungspotenzial zu erhalten
– vor allem bei Installationen mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern, müssen Sie im gesamten Netzwerk immer den gleichen Kabeltyp
verwenden. Beim Anschluss eines Motors an den Frequenzumrichter ist immer ein abgeschirmtes Motorkabel zu verwenden.
Kabel
Abgeschirmtes, verdrilltes Adernpaar (STP; Screened Twisted Pair)
Impedanz [Ω]
120
Max. 1200 (einschließlich Abzweigleitungen)
Kabellänge [m]
Max. 500 von Station zu Station
Tabelle 3.1 Kabellängen-Spezifikationen
