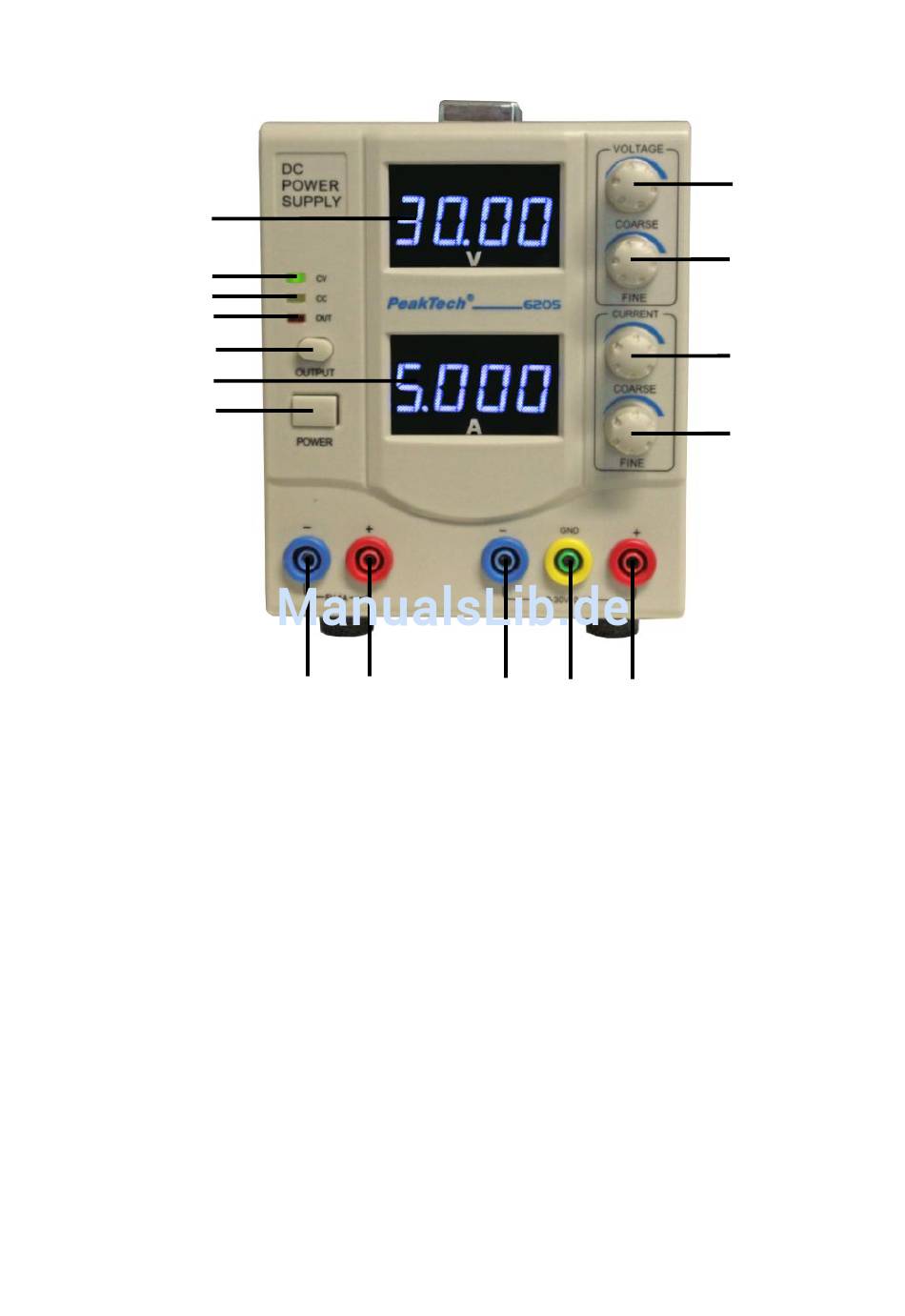

3. Anzeigen und Bedienelemente des Gerätes
0
1. Ein/Aus-Taste
2. Stromanzeige
3. Output ON/OFF-Taste: Nachdem das Gerät eingeschaltet ist, ist es im Ausgangsschutz-Zustand
(keine Ausgangsspannung an allen Ausgängen und OUTPUT-Anzeige [4] ist aus). Wenn die
Output ON/OFF-Taste gedrückt wird, werden alle Ausgänge die eingestellte Spannung ausgeben
und die OUTPUT-Anzeige [4] zeigt ON an. Drücken Sie die Output ON/OFF-Taste erneut, um die
Ausgänge wieder abzuschalten.
4. Betriebsanzeige (Output-Anzeige)
5. Kontantstromanzeige leuchtet im Konstantstrom-Modus
6. Konstantspannungsanzeige leuchtet im Konstantspannungs-Modus
7. Spannungsanzeige
8. Spannungsregler (COARSE)
9. Spannungsregler (FINE)
10. Stromregler (COARSE)
11. Stromregler (FINE)
12. (+) Ausgangsbuchse
13. (GND) Ausgangsbuchse
14. (-) Ausgangsbuchse
15. (+) Festspannungsausgangsbuchse
16. (-) Festspannungsausgangsbuchse
7
6
5
4
3
2
1
16 15
14
13
-3-
8
9
10
11
12
