Inhaltszusammenfassung für PeakTech 6205

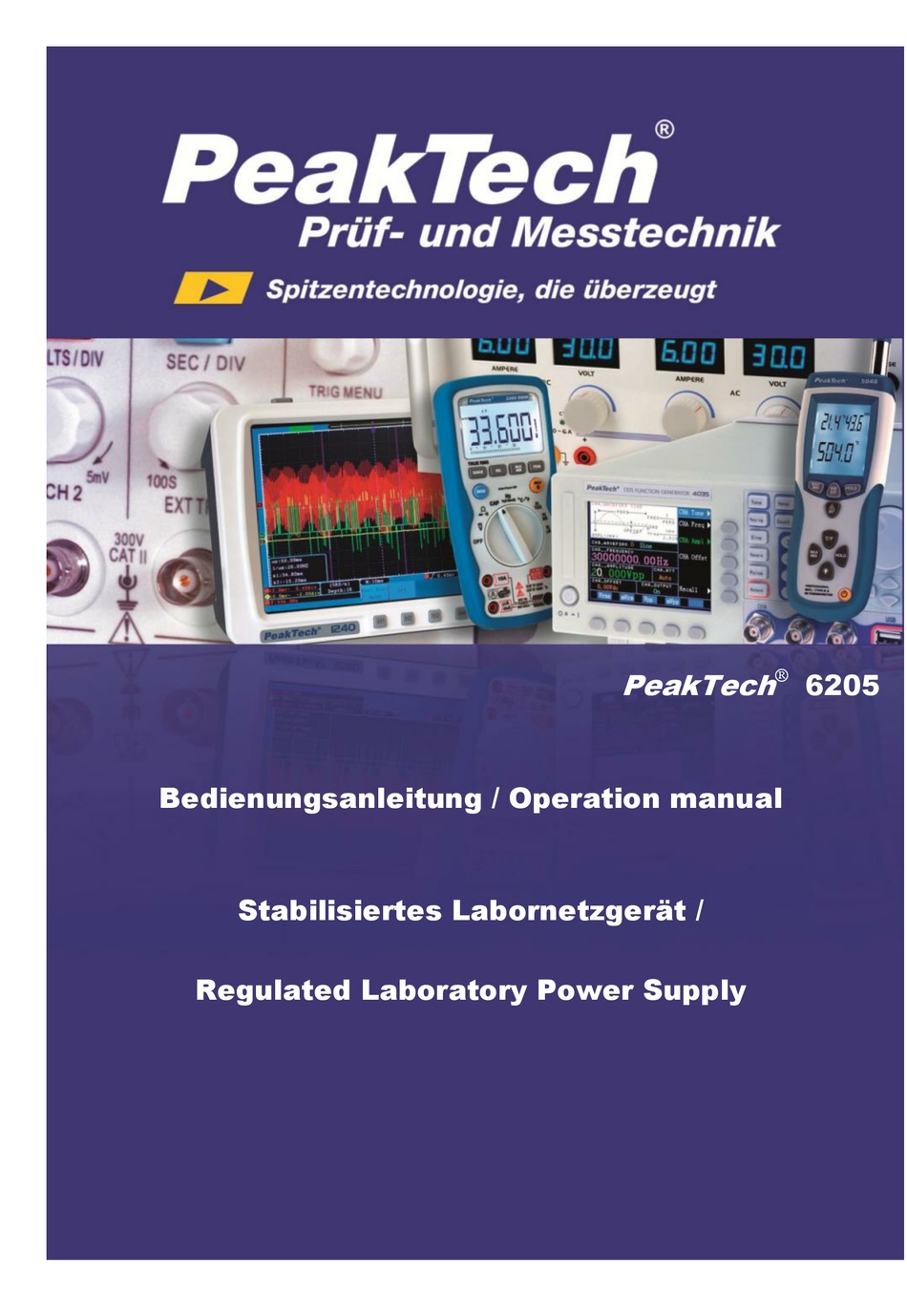

- Seite 1 PeakTech 6205 Bedienungsanleitung / Operation manual Stabilisiertes Labornetzgerät / Regulated Laboratory Power Supply...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheits- hinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 2. Einführung ® PeakTech 6205 präzisionsgeregeltes Labornetzgerät einer hohen Leistungsfähigkeit.
- Seite 4 3. Bedienelemente Ein/Aus-Taste Betriebsanzeige Kontantstromanzeige leuchtet im Konstantstrom-Modus Konstantspannungsanzeige leuchtet im Konstantspannungs-Modus Spannungsanzeige Stromanzeige Spannungsregler (COARSE) Spannungsregler (FINE) Stromregler (COARSE) Stromregler (FINE) Ausgangsbuchse (+) Ausgangsbuchse (GND) Ausgangsbuchse (-)
- Seite 5 Netzspannungsbuchse: 115/230 V; 50/60 Hz; +/-10% Sicherungsbuchse: 230 V = 3,15 A; 115 V = 6 A Eingangsspannungsumschalter: Wahlschalter für 115 V oder 230 V...
-
Seite 6: Technische Daten
4. Technische Daten Eingangsspannung 115/230 V; 50/60 Hz (umschaltbar); +/-10 % Sicherung 115/230 V; 3,15 A F 0 – 30 V Ausgangsspannung 0 – 5 A Ausgangsstrom Ausgangsleistung 150 W max. Das Labornetzgerät benötigt 30 Minuten Aufwärmzeit, um die nachfolgenden Spezifikationen zu erfüllen. -
Seite 7: Betrieb Des Gerätes
5. Betrieb des Gerätes 5.1. Einstellen der Ausgangsspannung Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1] ("I"-Position), um die Stromversorgung einzuschalten. Die CV-ANZEIGE [4] und BETRIEBSANZEIGE [2] leuchtet auf und der Spannungswert wird auf dem Display angezeigt. Verwenden Sie den Spannungsregler „VOLTAGE COARSE“... - Seite 8 5.2. Einstellen des Ausgangsstromes 1. Schließen Sie das Netzteil an eine Stromquelle. 2. Siehe Abschnitt „Einstellen der Ausgangsspannung“ Schritt 1 bis 4, um die Ausgangs- spannung auf 2-5 V einzustellen. 3. Drehen Sie den Stromregler „CURRENT COARSE“ [9] und „CURRENT FINE“ [10] gegen den Uhrzeigersinn, um den minimalen Wert einzustellen.
- Seite 9 5.3. Auswechseln der Sicherung Achtung: Stellen Sie sicher, dass alle Verbindungen zum Stromnetz getrennt sind, andernfalls besteht die Gefahr eines elektrischen Schlages. 1. Trennen Sie sämtliche Verbindungen und Stromanschlüsse vom Netzgerät 2. Drehen Sie das Gehäuse, damit Sie die Rückseite ansehen können. 3.
- Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 03/2015/Po.
-
Seite 11: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed. - Seite 12 ® The PeakTech 6205 is a precision controlled laboratory power supply with high efficiency. It provides constant voltage mode, constant current operation, overvoltage protection and overload protection function and can be operated 8 hours continuously at full load. Voltage and current values are adjusted linearly.
- Seite 13 3. Controls and descriptions Power-Switch Power Indicator Constant current mode: LED lights in CC-mode Constant voltage mode: LED lights in CV-mode Voltage-Display Current-Display Voltage coarse adjustment Voltage fine adjustment Current coarse adjustment Current fine adjustment Output socket (+) Output socket (GND) Output socket (-) -12-...
- Seite 14 Power Input Socket: 115/230V; 50/60Hz; +/-10% Fuse Socket: 230V = 3,15A; 115V = 6A Input Voltage Selector: Selector for 115V or 230V -13-...
-
Seite 15: Technical Specifications
4. Technical Specifications Input Voltage 115/230 V; 50/60 Hz (switchable); +/-10% Fuse 115/230 V; 3,15 A F 0 – 30 V Output Voltage 0 – 5 A Output Current Output Power 150 W max. This power supply needs to warm up 30 minutes to meet the specifications. Stability Adjustable voltage output: 1 x 10... -
Seite 16: Operation
5. Operation 5.1. Setting the Output Voltage Connect the power supply to the power source. Press the POWER SWITCH [1] to “I” position to turn on the power supply. The CV INDICATOR [4] and POWER INDICATOR [2]* will on and the voltage value will be displayed on the display. - Seite 17 5.2. Setting the Output Current Turn on the power supply Refer to Section 5.1 step 1 – 4 to give the voltage around 2-5V. Turn the CURRENT COARSE TUNE KNOB [9] and CURRENT FINE TUNE KNOB [10] anticlockwise reach the minimum current value. Short the + and the –...
- Seite 18 5.3. Changing the Fuse Caution: Ensure no power is connected to the power supply; otherwise, will have an electrical shock. Do not over turn the fuse socket, or you will damage the fuse socket. Disconnect all power connection. Turn over the case. Find the fuse socket.
- Seite 19 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 03/2015/Po. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
