PeakTech 6205 Bedienungsanleitung Seite 8

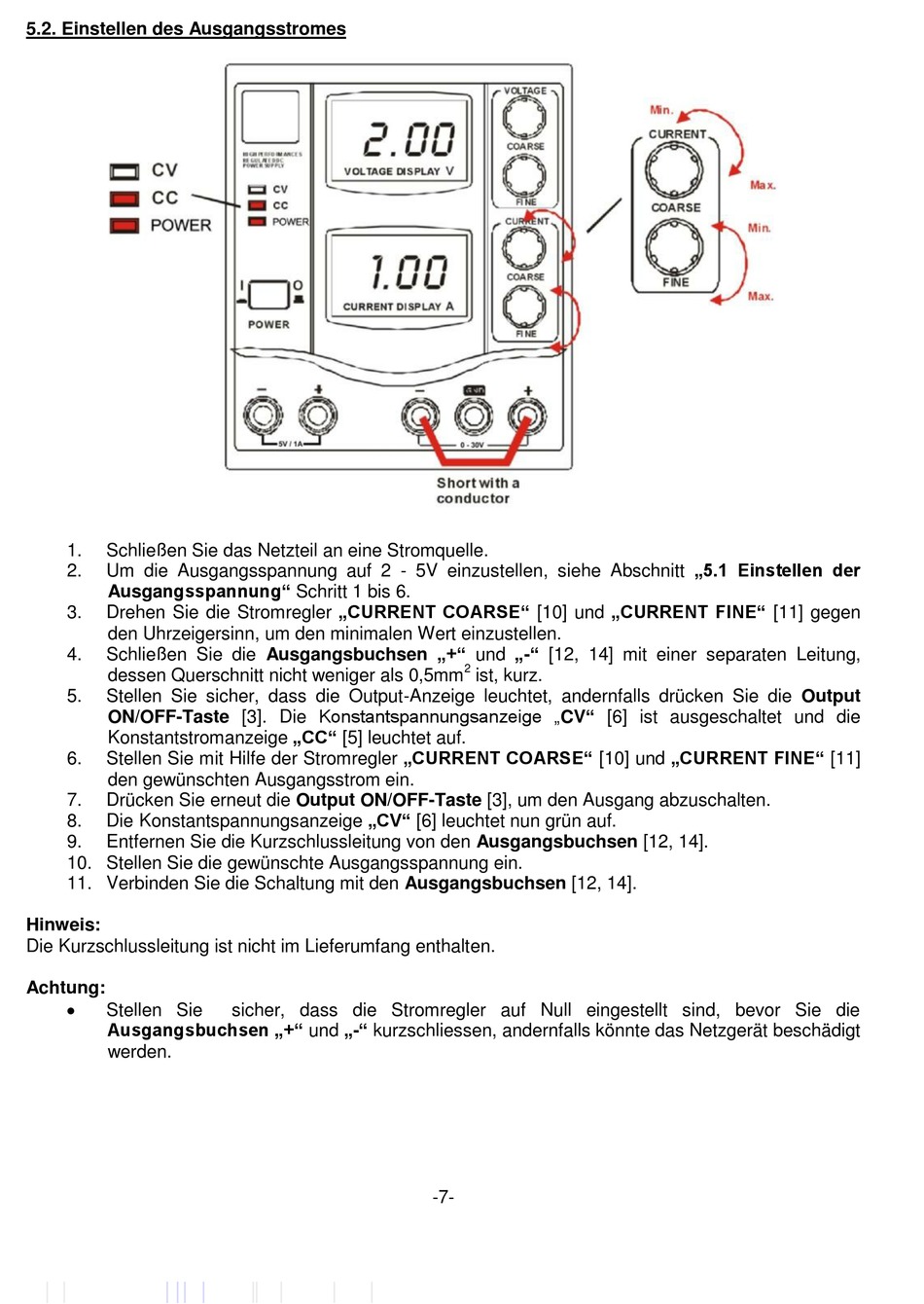

5.2. Einstellen des Ausgangsstromes
1. Schließen Sie das Netzteil an eine Stromquelle.
Um die Ausgangsspannung auf 2 - 5V einzustellen, siehe Abschnitt „5.1 Einstellen der
2.
Ausgangsspannung" Schritt 1 bis 6.
Drehen Sie die Stromregler „CURRENT COARSE" [10] und „CURRENT FINE" [11] gegen
3.
den Uhrzeigersinn, um den minimalen Wert einzustellen.
Schließen Sie die Ausgangsbuchsen „+" und „-" [12, 14] mit einer separaten Leitung,
4.
dessen Querschnitt nicht weniger als 0,5mm
5. Stellen Sie sicher, dass die Output-Anzeige leuchtet, andernfalls drücken Sie die Output
ON/OFF-Taste [3]. Die Konstantspannungsanzeige „CV" [6] ist ausgeschaltet und die
Konstantstromanzeige „CC" [5] leuchtet auf.
Stellen Sie mit Hilfe der Stromregler „CURRENT COARSE" [10] und „CURRENT FINE" [11]
6.
den gewünschten Ausgangsstrom ein.
7. Drücken Sie erneut die Output ON/OFF-Taste [3], um den Ausgang abzuschalten.
Die Konstantspannungsanzeige „CV" [6] leuchtet nun grün auf.
8.
9. Entfernen Sie die Kurzschlussleitung von den Ausgangsbuchsen [12, 14].
10. Stellen Sie die gewünschte Ausgangsspannung ein.
11. Verbinden Sie die Schaltung mit den Ausgangsbuchsen [12, 14].
Hinweis:
Die Kurzschlussleitung ist nicht im Lieferumfang enthalten.
Achtung:

Stellen Sie
Ausgangsbuchsen „+" und „-" kurzschliessen, andernfalls könnte das Netzgerät beschädigt
werden.
sicher, dass die Stromregler auf Null eingestellt sind, bevor Sie die
2
ist, kurz.
-7-
