6210
PeakTech

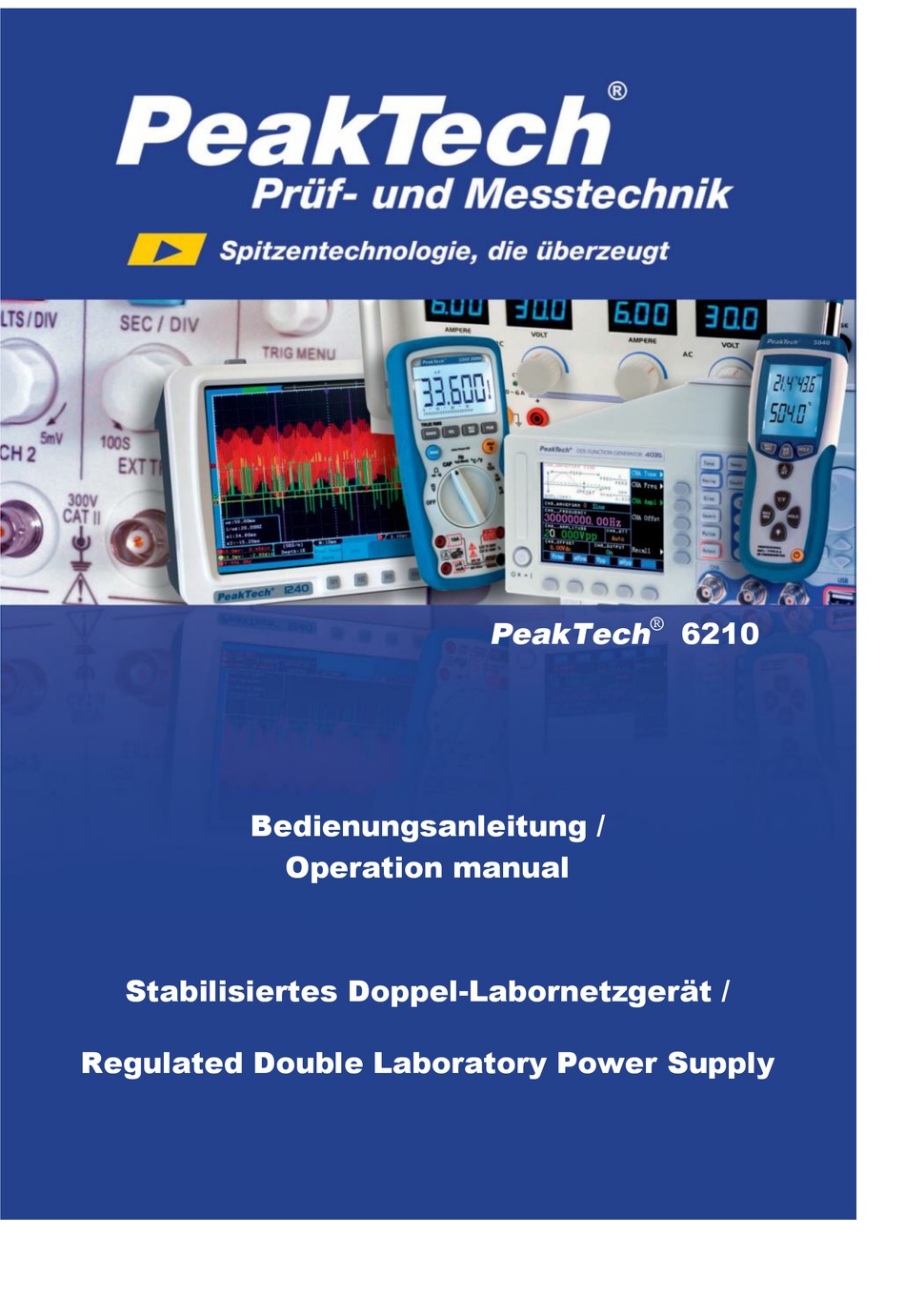

Bedienungsanleitung /
Operation manual

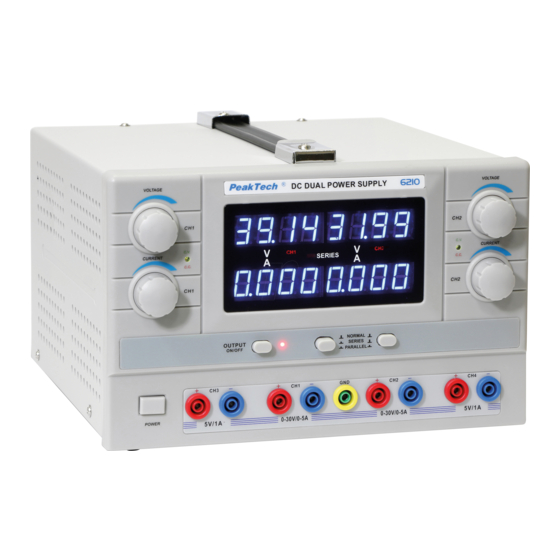

Stabilisiertes Doppel-Labornetzgerät /
Regulated Double Laboratory Power Supply

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 6210

Inhaltszusammenfassung für PeakTech 6210

  • Seite 1  6210 PeakTech Bedienungsanleitung / Operation manual Stabilisiertes Doppel-Labornetzgerät / Regulated Double Laboratory Power Supply...

  • Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Seite 3 1. Einführung ® Das PeakTech 6210 ist ein präzisionsgeregeltes Labornetzgerät mit einer hohen Leistungsfähigkeit. ® Das PeakTech 6210 verfügt über 2 regelbare Ausgänge und 2 Festspannungsausgänge mit jeweils 5V/1A, sowie Konstantspannungsbetrieb, Konstantstrombetrieb, Überspannungsschutz- Überlastungsschutzfunktion. Die Spannungs- und Strom-Werte der Ausgänge sind linear angepasst und können mit Hilfe der internen Schaltung automatisch Parallel oder in Reihe geschaltet werden.

  • Seite 4: Anzeigen Und Bedienelemente Des Gerätes

    2. Anzeigen und Bedienelemente des Gerätes Power-Schalter Output ON/OFF-Taste: Nachdem das Gerät eingeschaltet ist, ist es im Ausgangsschutz- Zustand (keine Ausgangsspannung an allen Ausgängen und OUTPUT-Anzeige [3] ist aus). Wenn die Output ON/OFF-Taste gedrückt wird, werden alle Ausgänge die eingestellte Spannung ausgeben und die OUTPUT-Anzeige [3] zeigt ON an.
  • Seite 5 11. CH2 Spannungsregler: Drehen im Uhrzeigersinn zur Erhöhung des auszugebenen Spannungswertes; gegen den Uhrzeigersinn drehen zur Verringerung des auszugebenen Spannungswertes. 12. CH2 CV / CC (Konstantspannung / Konstantstrom) Anzeige: Wenn sich CH2 im Konstantspannungsbetrieb befindet, leuchtet diese LED grün auf. Wenn sich CH2 im Konstantstrombetrieb befindet und im Parallel-Modus geschaltet ist, wird diese LED rot aufleuchten.

  • Seite 6: Technische Daten

    3. Technische Daten Eingangsspannung 115/230 V; 50/60 Hz (umschaltbar); +/-10% Sicherung 115 V: T8 A / 250 V 230 V: T5 A / 250 V 2 x 0 – 30 V Ausgangsspannung 2 x 0 – 5 A Ausgangsstrom Ausgangsleistung 300 W max.

  • Seite 7: Betrieb Des Gerätes

    4. Betrieb des Gerätes 4.1. Einstellen der Ausgangsspannung von CH1 und CH2 Schließen Sie das Netzteil an eine Stromquelle. Drücken Sie den Netzschalter [1], um die Stromversorgung einzuschalten. Drücken Sie die Output ON/OFF-Taste [2], um die Ausgänge zu aktivieren und die Output- Anzeige [3] leuchtet auf.
  • Seite 8 4.2. Einstellen des Ausgangsstromes von CH1 und CH2 Schließen Sie das Netzteil an eine Stromquelle. Siehe Abschnitt „4.1 Einstellen der Ausgangsspannung von CH1 und CH2“ Schritt 1 bis 4, um die Ausgangsspannung auf 2-5V einzustellen. Für CH1, drehen Sie den CH1 Stromregler [4] gegen den Uhrzeigersinn bis zum Anschlag Schließen Sie die Ausgangsbuchsen „+“...
  • Seite 9 4.3. Einstellen des NORMAL-Modus Beide Auswahltasten des Betriebsmodus [14, 15] auf Position AUS Im NORMAL Modus sind CH1 und CH2 zwei unabhängige Stromversorgungen. Spannung oder Strom können separat eingestellt werden. Die gewünschten Spannungs – und Stromwerte können Sie mit Hilfe der Spannungs – und Stromregler für CH1 [4, 6] bzw.
  • Seite 10 Illustration of Bi-Polar Tracking Mode 4.5. Einstellen des PARALLEL-Modus Die Auswahltasten für den Betriebsmodus betätigen (Taste 14 und 15 gedrückt), um den PARALLEL-Modus zu aktivieren. Im PARALLEL-Modus wird CH2 deaktiviert und die Regelung arbeitet über die Spannungs- und Stromregler von CH1. Der Ausgangsstrom an CH1 wird verdoppelt.

  • Seite 11: Auswechseln Der Sicherung

    Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 12/2015/Po. -10-...

  • Seite 12: Safety Precautions

    Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EU (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.
  • Seite 13 ® PeakTech 6210 has 4 outputs: two variable and two fixed voltage outputs each 5 V/1 A and constant voltage mode, constant current operation, overvoltage protection and overload protection function. The voltage and current values for the variable outputs are adjusted linearly and can be switched with the aid of the internal circuit automatically in parallel or in series.
  • Seite 14 2. Controls and description Power-Switch AUTO CURRENT CUT OFF PROTECTION KEY: After power ON. The power supply will at protection state (no voltage output at all terminals and OUTPUT indicator [6] is OFF). When the Auto Current Cut off protection key is pressed, all terminals will output the voltage as indicated on the voltage display panel and the OUTPUT indicator [6] is ON.
  • Seite 15 11. CH2 Voltage tune knob: Turn clockwise for increasing the voltage value; turn anti-clockwise for decreasing the voltage value. 12. CH2 CV/CC (CONSTANT VOLTAGE/CURRENT MODE) INDICATOR: When CH2 is at the constant voltage mode, this LED light will be on as green color. When CH2 is at the current mode and in Parallel Tracking Mode, this LED light will be on as red color.

  • Seite 16: Technical Specifications

    3. Technical Specifications Input Voltage 115/230 V; 50/60 Hz (switchable); +/-10% Fuse 115 V: T8 A / 250 V 230 V: T5 A / 250 V 2 x 0 – 30 V Output Voltage 2 x 0 – 5 A Output Current Output Power 300 W max.

  • Seite 17: Operation

    4. Operation 4.1. Setting the Output Voltage of CH1 and CH2 Connect the power supply to the power source. Press the POWER SWITCH [1] to turn on the power supply. Press AUTO CURRENT CUT OFF PROTECTION KEY [2] to activate output and the OUTPUT INDICATOR [3] will on.
  • Seite 18 4.2. Setting the Output Current of CH1 and CH2 Turn the power supply on Refer to Section 4.1 step 1-4 to give the voltage around 2-5V For CH1, turn the CH1 CURRENT TUNE KNOB [4] anticlockwise reach the minimum current value.
  • Seite 19 4.3. Setting Normal Mode Release both TRACKING MODE SLECTION KEY [14, 15]. In independent mode, CH1 and CH2 is two independent power supply unit, voltage or current can be adjusted separately. Adjust CH1 or CH2 VOLTAGE/CURRENT KNOB [4, 6 / 11, 13] to set the desired value. Connect the circuit to the CH1 or CH2 terminals.
  • Seite 20 Illustration of Bi-Polar Tracking Mode 4.5. Setting Parallel Tracking Mode 1. Press both TRACKING MODE SLECTION KEY [14,15] to enable parallel tracking mode .In parallel tracking mode, CH2 output voltage and current value follows CH1 setting. The output current is double to the CH1 display value.

  • Seite 21: Fuse Replacement

    5. Fuse Replacement Caution:  Ensure that no power is connected to the power supply; otherwise, electrical shock may occur.  Do not apply excessive force on the fuse socket, or it may be damaged. Disconnect all power connection. Locate the fuse socket at the rear panel power socket. Replace the fuse with identical rating.
  • Seite 22 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 12/2015/Po. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de www.peaktech.de...
