6

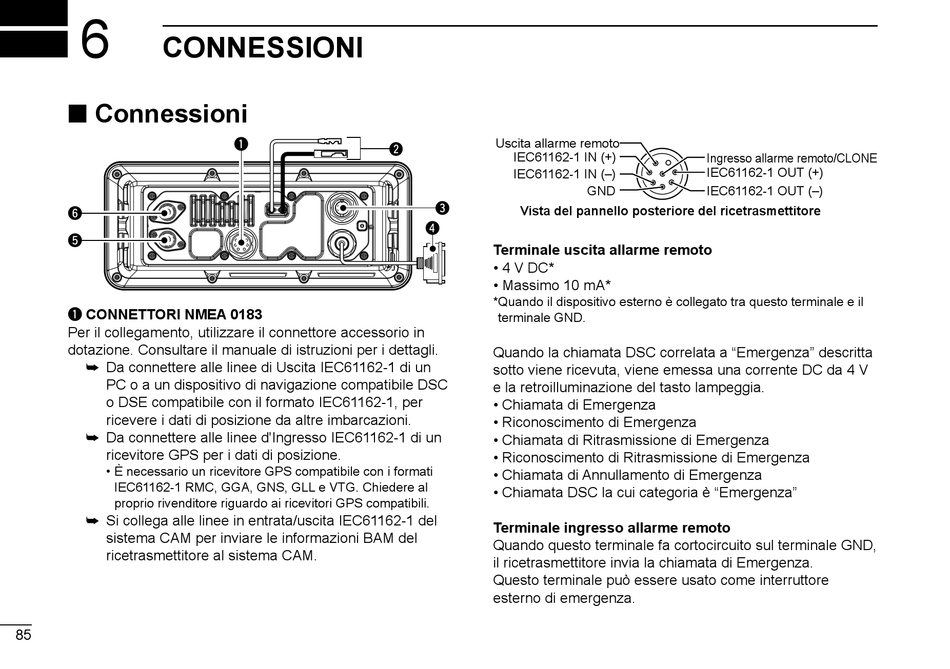

CONNESSIONI
■ Connessioni
y
t
q CONNETTORI NMEA 0183
Per il collegamento, utilizzare il connettore accessorio in
dotazione. Consultare il manuale di istruzioni per i dettagli.
➥ Da connettere alle linee di Uscita IEC61162-1 di un
PC o a un dispositivo di navigazione compatibile DSC
o DSE compatibile con il formato IEC61162-1, per
ricevere i dati di posizione da altre imbarcazioni.
➥ Da connettere alle linee d'Ingresso IEC61162-1 di un
ricevitore GPS per i dati di posizione.
• È necessario un ricevitore GPS compatibile con i formati
IEC61162-1 RMC, GGA, GNS, GLL e VTG. Chiedere al
proprio rivenditore riguardo ai ricevitori GPS compatibili.
➥ Si collega alle linee in entrata/uscita IEC61162-1 del
sistema CAM per inviare le informazioni BAM del
ricetrasmettitore al sistema CAM.
85 85
q
w
Uscita allarme remoto
IEC61162-1 IN (+)
IEC61162-1 IN (–)
GND
e
Vista del pannello posteriore del ricetrasmettitore
r
Terminale uscita allarme remoto
• 4 V DC*
• Massimo 10 mA*
* Quando il dispositivo esterno è collegato tra questo terminale e il
terminale GND.
Quando la chiamata DSC correlata a "Emergenza" descritta
sotto viene ricevuta, viene emessa una corrente DC da 4 V
e la retroilluminazione del tasto lampeggia.
• Chiamata di Emergenza
• Riconoscimento di Emergenza
• Chiamata di Ritrasmissione di Emergenza
• Riconoscimento di Ritrasmissione di Emergenza
• Chiamata di Annullamento di Emergenza
• Chiamata DSC la cui categoria è "Emergenza"
Terminale ingresso allarme remoto
Quando questo terminale fa cortocircuito sul terminale GND,
il ricetrasmettitore invia la chiamata di Emergenza.
Questo terminale può essere usato come interruttore
esterno di emergenza.
Ingresso allarme remoto/CLONE
IEC61162-1 OUT (+)
IEC61162-1 OUT (–)
