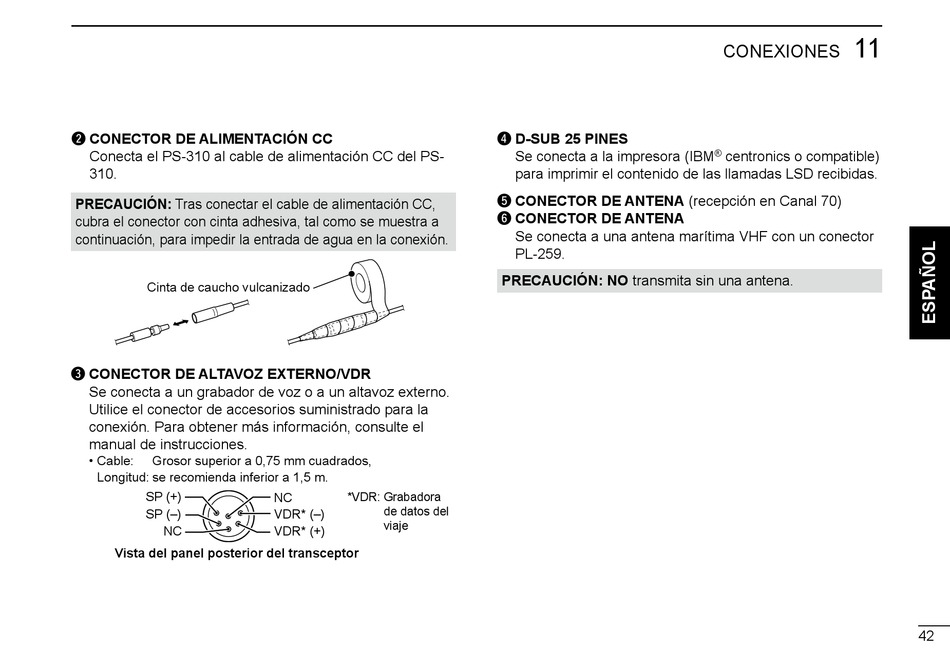

w CONECTOR DE ALIMENTACIÓN CC
Conecta el PS-310 al cable de alimentación CC del PS-
310.
PRECAUCIÓN: Tras conectar el cable de alimentación CC,
cubra el conector con cinta adhesiva, tal como se muestra a
continuación, para impedir la entrada de agua en la conexión.
Cinta de caucho vulcanizado
e CONECTOR DE ALTAVOZ EXTERNO/VDR
Se conecta a un grabador de voz o a un altavoz externo.
Utilice el conector de accesorios suministrado para la
conexión. Para obtener más información, consulte el
manual de instrucciones.
• Cable: Grosor superior a 0,75 mm cuadrados,
Longitud: se recomienda inferior a 1,5 m.
SP (+)
SP (–)
NC
Vista del panel posterior del transceptor
*VDR: Grabadora
NC
de datos del
VDR* (–)
viaje
VDR* (+)
r D-SUB 25 PINES
Se conecta a la impresora (IBM
para imprimir el contenido de las llamadas LSD recibidas.
t CONECTOR DE ANTENA (recepción en Canal 70)
y CONECTOR DE ANTENA
Se conecta a una antena marítima VHF con un conector
PL-259.
PRECAUCIÓN: NO transmita sin una antena.
11
CONEXIONES
® centronics o compatible)
42
