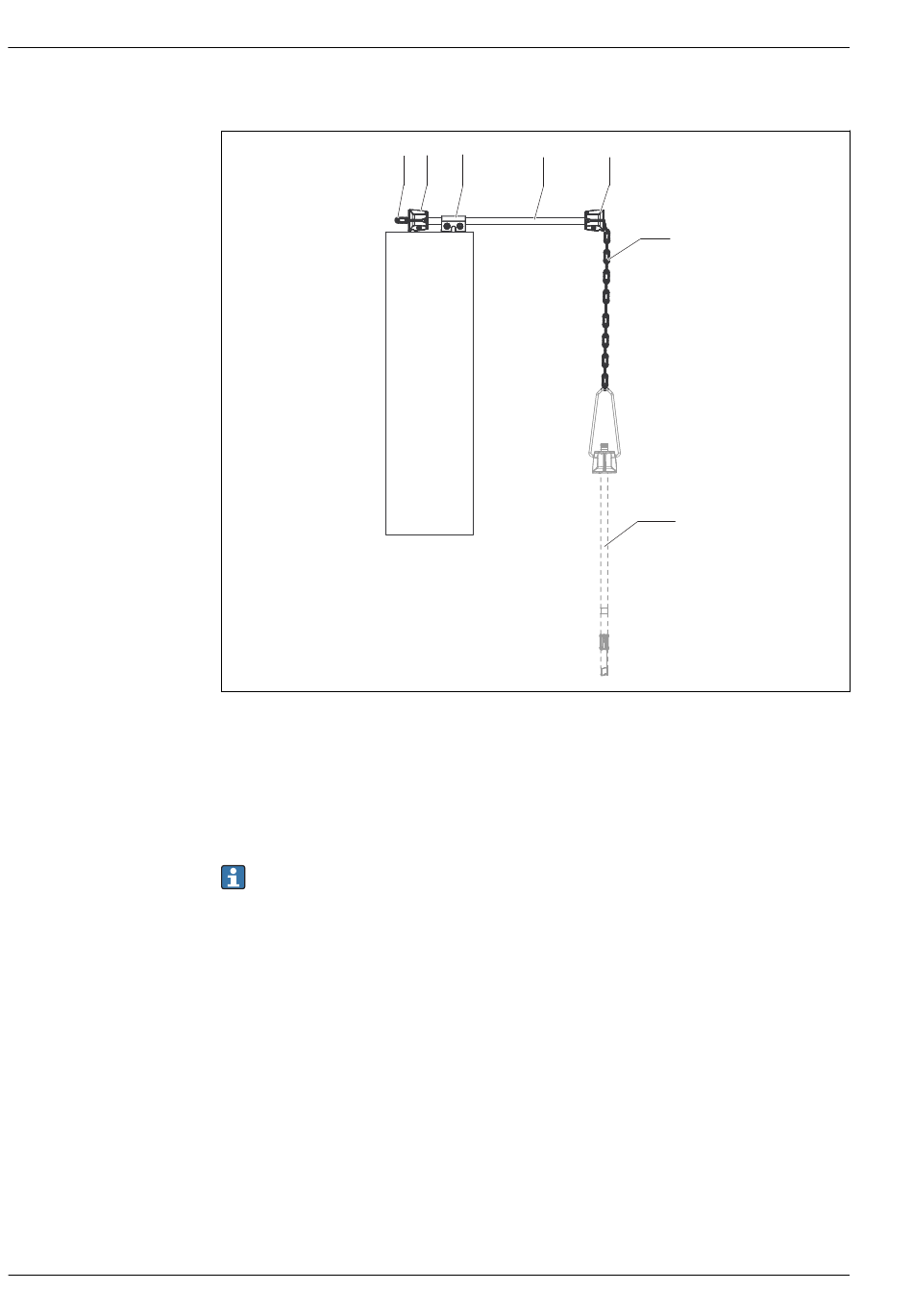

Mauerkronenbefestigung mit Kettenhalterung
 8 Mauerkronenbefestigung mit Kettenhalterung
1 Dreieckkarabiner
2 Multifunktionsklemmring
3 Flanschklemmstück
4 Querrohr 1 000 mm (39,4 in)
5 Kette
6 Armatur CYA112 (nicht im Lieferumfang enthalten)
Hinweis zur Bestellstruktur: Kein Hauptrohr, Querrohr mit Mauerkronenbefestigung
Bestellcode: CYH112-AA11D50B1
Die Ausführung eignet sich für eine an der Kette hängende Armatur. Der Dreieckkarabiner sichert
den Anschlag der Kette. Durch Versetzen des Dreieckkarabiners an der Kette kann die Eintauchtiefe
der Armatur eingestellt werden.
1 2 3
4
Flexdip CYH112
2
5
6
Endress+Hauser
A0038623
