Endress+Hauser Flexdip CYH112 Technische Information Seite 4

4
Funktionselemente
7

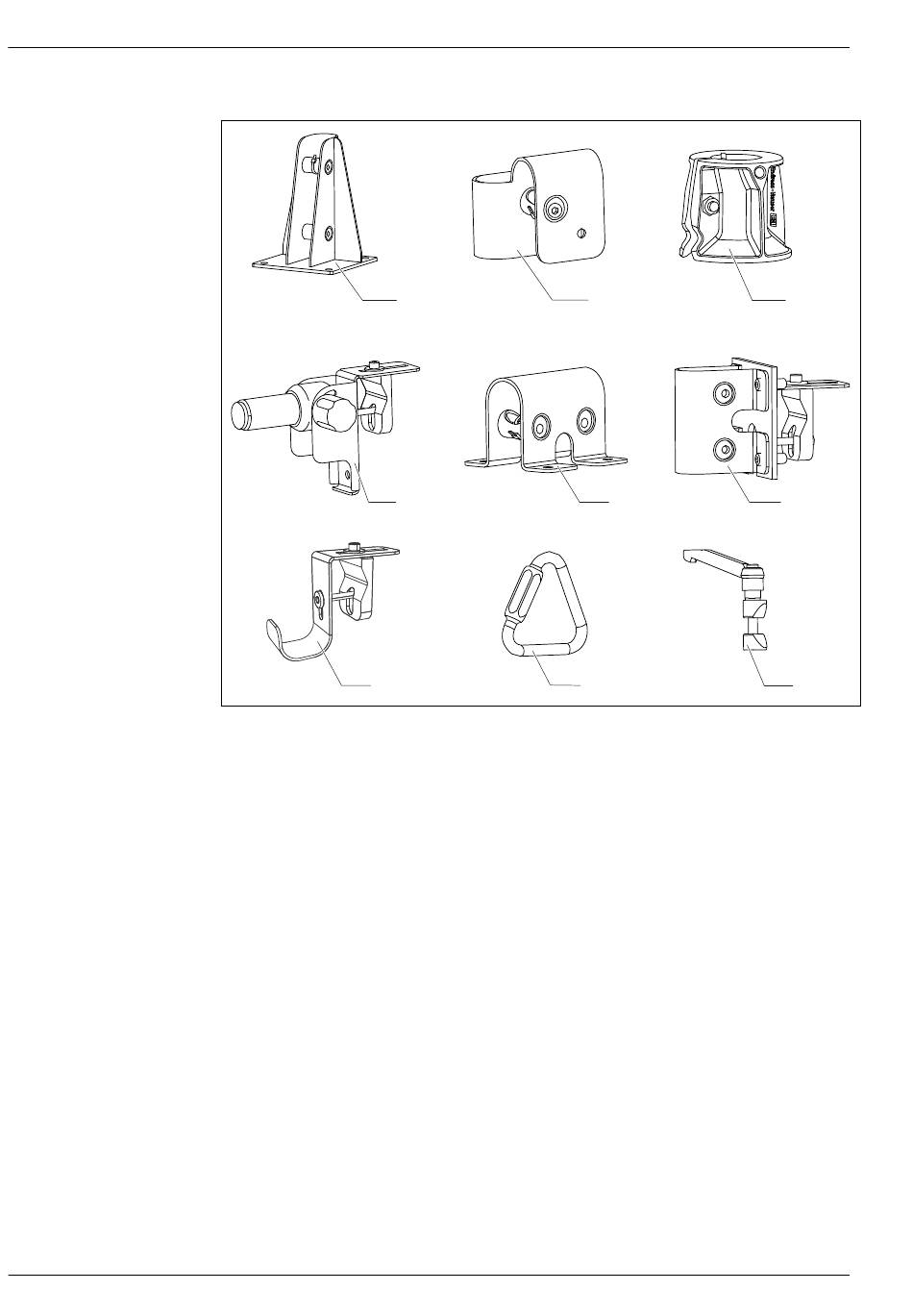

 2 Funktionselemente für die Halterung CYH112
1 Standfuß
2 Kreuzklemmstück
3 Multifunktionsklemmring
4 Pendelhalterung mit Pendeladapter
5 Flanschklemmstück
6 Geländerhalterung
7 Tauchrohrablage
8 Dreieckkarabiner (als Kettensicherung)
9 Schnellspanner
Standfuß
Der Standfuß dient zum:
• Montieren einer Standsäule auf dem Boden
• Montieren eines Querrohrs an einer Wand
Kreuzklemmstück
Mit dem Kreuzklemmstück können 2 Rohre im Winkel von 90° verbunden werden.
Multifunktionsklemmring
Der Multifunktionsklemmring hat folgende Aufgaben:
• Bei einer Halterung mit Kette dient der Multifunktionsklemmring auf der Beckenseite als Ketten-
auslauf. Auf der Standseite dient der Multifunktionsklemmring mit Hilfe des Dreieckkarabiners als
Kettenfeststeller.
• Bei Haupt- und Querrohr lässt sich mit dem Multifunktionsklemmring die Arbeitshöhe am Haupt-
rohr einstellen.
• Bei Haupt- und Querrohren dient der Multifunktionsklemmring als Durchrutschsicherung.
Dreieckkarabiner
Die Kettensicherung erfolgt mit dem Dreieckkarabiner.
1
4
Flexdip CYH112
2
5
8
Endress+Hauser
3
6
9
A0010858
