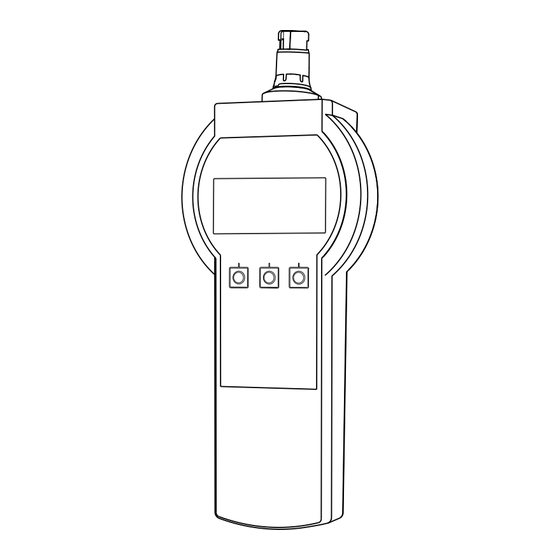

Endress+Hauser Memocheck Sim CYP03D Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Memocheck Sim CYP03D:
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (44 Seiten)
Verwandte Anleitungen für Endress+Hauser Memocheck Sim CYP03D
Inhaltszusammenfassung für Endress+Hauser Memocheck Sim CYP03D
- Seite 1 Products Solutions Services BA00481C/07/DE/19.19 71451028 2019-08-31 Gültig ab Firmwareversion: 1.02.01 Betriebsanleitung Memocheck Sim CYP03D Prüftool für Analyse-Messstellen...
-
Seite 2: Konformitätserklärung
Konformitätserklärung Memocheck Sim CYP03D Konformitätserklärung Endress+Hauser... -
Seite 3: Inhaltsverzeichnis
Memocheck Sim CYP03D Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 10.3 Kalibrierung und Qualifizierung ..46 Warnhinweise ..... . . 4 Reparatur . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Memocheck Sim CYP03D Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Memocheck Sim CYP03D ist ein Prüftool für Analyse-Messstellen. Es ermöglicht die Simula- tion von frei definierbaren Messwerten und von Fehlern aller Sensoren mit Memosens-Tech- nologie. -
Seite 6: Betriebssicherheit
• IECEx Bauart-Zulassung, IECEx BVS 12.0007 • ATEX Bauart-Zulassung BVS 12 ATEX E 008 mit Ergänzungen Die EG-Konformitätserklärung ist Bestandteil dieser Betriebsanleitung. Die Spannungsversorgung des Memocheck Sim CYP03D erfolgt über drei Alkaline-Batterien mit einer Nominalspannung von zusammen 4,5 V. ‣... - Seite 7 Grundlegende Sicherheitshinweise ‣ Memocheck Sim CYP03D nicht in explosionsgefährdeten Bereichen öffnen. ‣ Vor der Inbetriebnahme von Memocheck Sim CYP03D: Sicherstellen, dass das Batteriefach fest mit einer Schraube verschlossen ist. ‣ Die maximal zulässige Kabellänge beträgt 100 m (330 ft). ‣...
-
Seite 8: It-Sicherheit
Grundlegende Sicherheitshinweise Memocheck Sim CYP03D ‣ Der Memosens-Eingang des Messumformers muss nachfolgende Maximalwerte unterstüt- zen. Insbesondere die effektive innere Induktivität und die Kapazität des zugelassenen, eigensicheren Sensorausgangs dürfen diese Werte nicht überschreiten: 1. Entity Parameters 2. Entity Parameters = 5,1 V... -
Seite 9: Gerätebeschreibung
Die Sensorsimulation in einer kompletten Messeinrichtung besteht aus: • Memocheck Sim CYP03D • Messumformer mit Memosens-Technologie, z. B. Liquiline M CM42 oder Liquiline CM44x • Memosens-Datenkabel CYK10 A0025995 1 Messeinrichtung mit Memocheck Sim CYP03D Messumformer Liquiline CM44x Memosens-Datenkabel CYK10 Memocheck Sim CYP03D Endress+Hauser... -
Seite 10: Simulationswerte
Gerätebeschreibung Memocheck Sim CYP03D Simulationswerte Mit Memocheck Sim CYP03D können Sie folgende Daten simulieren: • Simulationswerte • Hauptmesswerte • Rohwerte • Temperatur • Parameter • pH Glas (pH Glas) • pH Glas, SIL-Sensor (pH Glas SIL) • pH ISFET (pH Isfet) •... -
Seite 11: Warenannahme Und Produkt
Memocheck Sim CYP03D Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren. -
Seite 12: Herstelleradresse
Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen 4.2.5 Lieferumfang Memocheck Sim CYP03D • Memocheck Sim CYP03D • Betriebsanleitung • 1 Qualitätszertifikat entsprechend der Bestellung • Kabel entsprechend der Bestellung (optional) • Koffer zur Aufbewahrung von CYP03D und Kabel (optional) • Kalibrierzertifikat (optional) Zertifikate und Zulassungen 4.3.1... -
Seite 13: Elektrischer Anschluss
Memocheck Sim CYP03D Elektrischer Anschluss Elektrischer Anschluss Anschluss im explosionsgefährdeten Bereich nur bei ATEX- Zulassung Ex ia CYK10 CYP03D nicht zugelassen A0026198-DE 2 Einsatz im explosionsgefährdeten Bereich Simulator anschließen Der elektrische Anschluss des Simulators an den Messumformer erfolgt über das Messkabel CYK10. -
Seite 14: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Memocheck Sim CYP03D Bedienungsmöglichkeiten Übersicht 6.1.1 Display Menüpfad und/oder Gerätebezeichnung Batteriestatus Simulierter Parameter Belegung des Softkeys, z.B. Menu Belegung der Softkeys, z.B. und Sim-Hauptwert A0026099-DE 4 Display (z.B. Simulationsmodus) 6.1.2 Funktion der Tasten ENTER-Taste • Einschalten des Gerätes (min. 3 Sekunden drücken) •... -
Seite 15: Werkseinstellungen
Memocheck Sim CYP03D Bedienungsmöglichkeiten und Reset Gleichzeitiges, langes Drücken der MINUS- und ENTER-Taste Gespeicherte Setups bleiben erhalten. und Werkseinstellungen Gleichzeitiges, langes Drücken der Plus- und ENTER-Taste • So setzen Sie das Gerät auf die Werkseinstellungen zurück. -
Seite 16: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Memocheck Sim CYP03D Aufbau und Funktionsweise des Bedienmenüs 6.2.1 Menüstruktur Language Anzeige Beleuchtung Kontrast Setup Simulation Parameter Memosens pH Glas pH Glas SIL pH ISFET pH + Redox Redox Leitf. cond. Leitf. cond. 4-pol DO (amp.) DO (opt.Memo.) Chlor (CCS142D) -
Seite 17: Die Stelle Blinkt
Memocheck Sim CYP03D Bedienungsmöglichkeiten 6.2.2 Bedienkonzept Beispiel für Werte innerhalb eines Menüs ändern: Startwert einer Rampe festlegen Im Editor werden Maximal- und Minimalwerte angezeigt. Sie können nur Werte innerhalb dieser Grenzen einstellen. Mit den Pfeiltasten die Stelle des Wertes auswählen, die Sie verändern wollen. -
Seite 18: Inbetriebnahme
Inbetriebnahme Memocheck Sim CYP03D Inbetriebnahme Messgerät einschalten Gerät einschalten ‣ min. 3 Sekunden lang gedrückt halten. Das zuletzt gespeicherte Setup wird geladen. Gerät ausschalten ‣ min. 3 Sekunden lang gedrückt halten. Bediensprache einstellen Sprache einstellen Verfügbare Sprachen (Werkseinstellung fett) •... - Seite 19 Memocheck Sim CYP03D Inbetriebnahme Sie können nun den gewählten Parameter mit den gewählten Einstellungen simulieren. Sobald Sie Memocheck Sim CYP03D an einen Memosens-Messumformer anschließen, erscheint in der Statuszeile des Simulators das Memosens-Symbol . Es zeigt an, dass der Simulator mit dem Messumformer kommuniziert. Ob sich der Messumformer im Simulationsmodus befindet, erkennen Sie am Simulationssymbol in dessen Anzeige (→...
-
Seite 20: Betrieb
Betrieb Memocheck Sim CYP03D Betrieb Messgerät konfigurieren 8.1.1 Anzeigeverhalten Einstellmöglichkeiten • Beleuchtung • Kontrast Pfad: Menü/Anzeige ‣ Mit oder Beleuchtung oder den Kontrast des Displays ändern. Eingabe mit bestätigen. 8.1.2 Allgemeine Einstellungen Pfad: Menü/Setup/Erweitert Funktion Einstelloptionen... -
Seite 21: Parameter Auswählen
Memocheck Sim CYP03D Betrieb 8.1.3 Parameter auswählen Im Setup stellen Sie ein, welche Parameter simuliert werden sollen. Pfad: Menü/Setup/Simulation/Parameter. Der aktuell eingestellte Parameter wird angezeigt. Neuen Parameter wählen: Parameter/Memosens oder Festkabel. Den gewünschten Parameter auswählen. Beim Parameterwechsel erscheint die Abfrage: ESC = Abbruch ... - Seite 22 Betrieb Memocheck Sim CYP03D Menü/Setup/Simulation/Testwerte: weitere Messwerte einstellen, die am Display (nur Temperatur) oder am Messumformer als fester Wert angezeigt werden. Den Wert auf die gewünschte Anzeige verändern, z. B. 25,00 °C. Der Testwert bleibt fest auf dem hier eingestellten Wert und ist im Simulationsmo- dus nicht änderbar.
- Seite 23 Memocheck Sim CYP03D Betrieb Sim-Hauptwerte Memosens (Werkseinstellung fett) pH Glas pH Glas SIL pH Isfet pH + Redox • pH-Wert • pH-Wert • pH-Wert • pH-Wert • Temperatur • Temperatur • Temperatur • Redoxpotential • Rohmesswert • Rohmesswert • Rohmesswert •...
-
Seite 24: Erweiterte Funktionen
Betrieb Memocheck Sim CYP03D Erweiterte Funktionen Im Menü Erw. Funktionen können Sie die nachfolgenden Werte eingeben. Diese Werte beziehen sich immer auf den unter Simulation zuletzt gewählten Parameter. • Kalibrierwert • Fehlersimulation • Rampe (stetig) • Rampe (graduell) 8.2.1 Kalibrierwert Der Kalibrierwert des simulierten Sensors ist der Wert, auf den sich die simulierte Sensorjus- tage bezieht. -
Seite 25: Erweiterte Funktionen: Ph Glas Und Ph Glas Sil
Memocheck Sim CYP03D Betrieb • Die Rampe wiederholt sich automatisch so lange, bis Sie sie stoppen. • Die Rampe ist eine einfache lineare Funktion y = mx + n. Das lineare Glied n wird meist dem Nullpunkt gleich gesetzt, der Faktor m ist die Steigung der Geraden. - Seite 26 Betrieb Memocheck Sim CYP03D Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Glas SCS Ausfall Fehler auswählen (). Temperatursens. Messumformer zeigt den Fehler Glas-SCS Warnung Fehler löschen: Häkchen wieder entfer- nen (). Rampe Rampe (ste- Rampe (graduell) tig) Sim. Hauptwert...
- Seite 27 Memocheck Sim CYP03D Betrieb 8.2.5 Erweiterte Funktionen: pH Isfet Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C Steigung 0,01 ... 65,0 mV/pH 59,16 mV/pH pH-Komp. Isoth. 0,0 ... 12,0 pH 7,0 pH mV-Komp.
- Seite 28 Betrieb Memocheck Sim CYP03D 8.2.6 Erweiterte Funktionen: pH + Redox Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert pH-Wert -200,0 mV pH-Komp. Isoth. 0,0 ... 12,0 pH 7,0 pH mV-Komp. Isoth. -300,0 ... 300,0 mV 0,0 mV Steigung 0,01 ... 65,0 mV/pH...
- Seite 29 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Glas SCS Ausfall Fehler auswählen (). Ref.-SCS Ausfall Messumformer zeigt den Fehler Temperatursens. Glas-SCS Warnung Fehler löschen: Häkchen wieder ent- Ref.-SCS Warnung fernen (). Zählerüberlauf Messw. ungültig...
- Seite 30 Betrieb Memocheck Sim CYP03D Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Temperatur Temperatur -40,0 ... -40,0 ... 10 ... 6000 s 1 ... 200 0,5 ... 600 s 150,0 ˚C 150,0 ˚C 60 s -40,0 °C 150,0 °C Rohwert Temp.
- Seite 31 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Temperatursens. Fehler auswählen (). Sensorversorgung Messumformer zeigt den Fehler Fehler löschen: Häkchen wieder entfer- nen (). Rampe Rampe (ste- Rampe (graduell) tig) Sim. Hauptwert Startwert Stoppwert Dauer...
- Seite 32 Betrieb Memocheck Sim CYP03D 8.2.8 Erweiterte Funktionen: Leitf. cond., Leitf. cond. 4-pol und Leitf. ind. Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert konduktiv induktiv Zellkonstante 0,001 E-03 ... 0,001 E-03 ... 10,0 cm 10,0 cm 10 E-03 cm 2,9 cm...
- Seite 33 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Leitf. cond. Fehler auswählen (). • Polarisat. Warn. Messumformer zeigt den Fehler • Keine Lf-Anzeige • Temperatursens. Fehler löschen: Häkchen wieder entfer- • Sensorversorgung nen (). Leitf. cond. 4-pol •...
- Seite 34 Betrieb Memocheck Sim CYP03D 8.2.9 Erweiterte Funktionen: DO (amp.) Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Steigung 0,1 pA/hPa ... 5,0 nA/hPa 313,5 pA/hPa Nullpunkt -3,2 nA ... 3,2 nA 0,0 pA Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C Temp.
- Seite 35 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Leckstrom Alarm Fehler auswählen (). Leckstrom Warn. Messumformer zeigt den Fehler Temperatursens. Sensorversorgung Fehler löschen: Häkchen wieder entfer- nen (). Rampe Rampe (ste- Rampe (graduell) tig) Sim. Hauptwert...
- Seite 36 Betrieb Memocheck Sim CYP03D 8.2.10 Erweiterte Funktionen: DO (opt.Memo.) Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C Temp. gradient -3,0 ... 3,0 Kal.-Qualität 0,0 ... 100,0 % 100,0 % Endress+Hauser...
- Seite 37 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Messungshalt Fehler auswählen (). Keine Ref-Kal. P1 Messumformer zeigt den Fehler Keine Ref-Kal. P2 Keine Amplitude Fehler löschen: Häkchen wieder entfer- Tau zu klein nen (). Tau zu groß...
- Seite 38 Betrieb Memocheck Sim CYP03D 8.2.11 Erweiterte Funktionen: DO (opt.fest) Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Steigung 0 ... 200 % 100% -5,0 ... 105,0 µs 20,0 µs Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C Temp. gradient -3,0 ... 3,0...
- Seite 39 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Rampe Rampe (ste- Rampe (graduell) tig) Sim. Hauptwert Startwert Stoppwert Dauer Anzahl Zeit pro Schritte Schritt Partialdruck 0,0 ... 0,0 ... 10 ... 6000 s 1 ... 200 0,5 ... 600 s...
- Seite 40 Betrieb Memocheck Sim CYP03D Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation Temperatursens. Fehler auswählen (). Sensorversorgung Messumformer zeigt den Fehler Fehler löschen: Häkchen wieder entfer- nen (). Rampe Rampe (ste- Rampe (graduell) tig) Sim. Hauptwert Startwert Stoppwert Dauer...
-
Seite 41: Erweiterte Funktionen: Freies Chlor, Chlordioxid Und Gesamtchlor
Memocheck Sim CYP03D Betrieb 8.2.13 Erweiterte Funktionen: Freies Chlor, Chlordioxid und Gesamtchlor Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Steigung 0,01 nA/mg/l ... 1,0 µA/mg/l 14,00 nA/mg/l Nullpunkt -15,0 nA ... 15,0 nA 0,0 pA Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C... -
Seite 42: Erweiterte Funktionen: Trübung
Betrieb Memocheck Sim CYP03D Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Sensorzustand Bei Änderung der Sensor- und Kappenbetriebszähler erscheint ein Ausrufezei- chen im Header bis Sensor- oder Kappenbetriebswerte vom Messumformer ausgelesen wurden. Sensorbetrieb Einsatzdauer 0,00 ... 90,00 E03 h 8760 h Ladungsmenge 0,00 ... - Seite 43 Memocheck Sim CYP03D Betrieb Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Fehlersimulation LED Fehler Fehler auswählen (). Trübung zu hoch Messumformer zeigt den Fehler Elektroniktest Sensor schmutzig Fehler löschen: Häkchen wieder entfer- Messwert unsich. nen (). Keine Kal.-daten Temperatur-Fehl.
- Seite 44 Betrieb Memocheck Sim CYP03D 8.2.15 Erweiterte Funktionen: Nitrat Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C Fehlersimulation Blitzlampe defekt Fehler auswählen (). Trübung zu hoch Messumformer zeigt den Fehler Elektroniktest Filterwechsel Fehler löschen: Häkchen wieder entfer-...
- Seite 45 Memocheck Sim CYP03D Betrieb 8.2.16 Erweiterte Funktionen: SAK Pfad: Menü/Erw. Funktionen Funktion Einstelloptionen (Werkseinstellungen fett) Kalibrierwert Temp. Offset -10,0 ... 10,0 ˚C 0,0 ˚C Fehlersimulation Blitzlampe defekt Fehler auswählen (). Trübung zu hoch Messumformer zeigt den Fehler Elektroniktest Filterwechsel Fehler löschen: Häkchen wieder entfer-...
-
Seite 46: Diagnose
Batteriefach nur im Non-Ex-Bereich öffnen! 10.3 Kalibrierung und Qualifizierung Memocheck Sim CYP03D kann mit dem Qualitäts- oder Kalibrierzertifikat auch als Qualifikati- onstool Ihrer Messstelle eingesetzt werden. Die Qualitäts- und Kalibrierzeugnisse können erneuert werden: Für diese Dienstleistungen muss Memocheck Sim CYP03D zu Endress+Hauser eingeschickt werden. -
Seite 47: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣... -
Seite 48: Zubehör
71128721 CYK10-G032 + Adapter; nur für CYP03D, Ex Zum Anschluss von Memocheck Sim CYP03D an Messumformer mit M12-Buchsen und mit Pg-Verschraubungen benötigen Sie das mitgelieferte Memosens-Datenkabel CYK10. Es wird immer mit einem Adapterstück geliefert, so dass es sowohl für M12-Buchsen als auch für Pg- Verschraubungen passt. -
Seite 49: Technische Daten
Memocheck Sim CYP03D Technische Daten Technische Daten 13.1 Umgebung 13.1.1 Umgebungstemperatur –20 … 50 °C (–4 … 122 °F) 13.1.2 Lagerungstemperatur -20 ... 55 °C (-4 ... 130 °F) 13.1.3 Schutzart IP55 13.1.4 Elektromagnetische Verträglichkeit Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche... -
Seite 50: Konstruktiver Aufbau
Technische Daten Memocheck Sim CYP03D 13.2 Konstruktiver Aufbau 13.2.1 Abmessungen 94.0 (3.7) 40.0 (1.57) 25.0 (0.98) 58.0 (2.28) A0026005 7 Memocheck Sim CYP03D Alle Abmessungen in mm (in) 13.2.2 Gewicht (inkl. Batterien) 0,3 kg (0,7 lbs) 13.2.3 Werkstoffe Gehäuse:... - Seite 51 Technische Daten 13.2.4 Batterien Verwenden Sie für Memocheck Sim CYP03D ausschließlich die folgenden Batterietypen, da nur diese Bestandteil der Ex-Zulassung sind: • Energizer, EN91 (AA, 1,5 V, LR6 nach IEC), 3 Stück • Lagertemperatur der Batterien: -20 ... 35 ˚C (-4 ... 95 ˚F)
-
Seite 52: Stichwortverzeichnis
Stichwortverzeichnis Memocheck Sim CYP03D Stichwortverzeichnis Symbole DO (opt.Memo.) ....36 Freies Chlor ....41 -Zeichen . - Seite 53 Memocheck Sim CYP03D Stichwortverzeichnis Quick Setup ..... 18 Rampe (graduell) ....24 Rampe (stetig) .
- Seite 56 *71451028* 71451028 www.addresses.endress.com...
