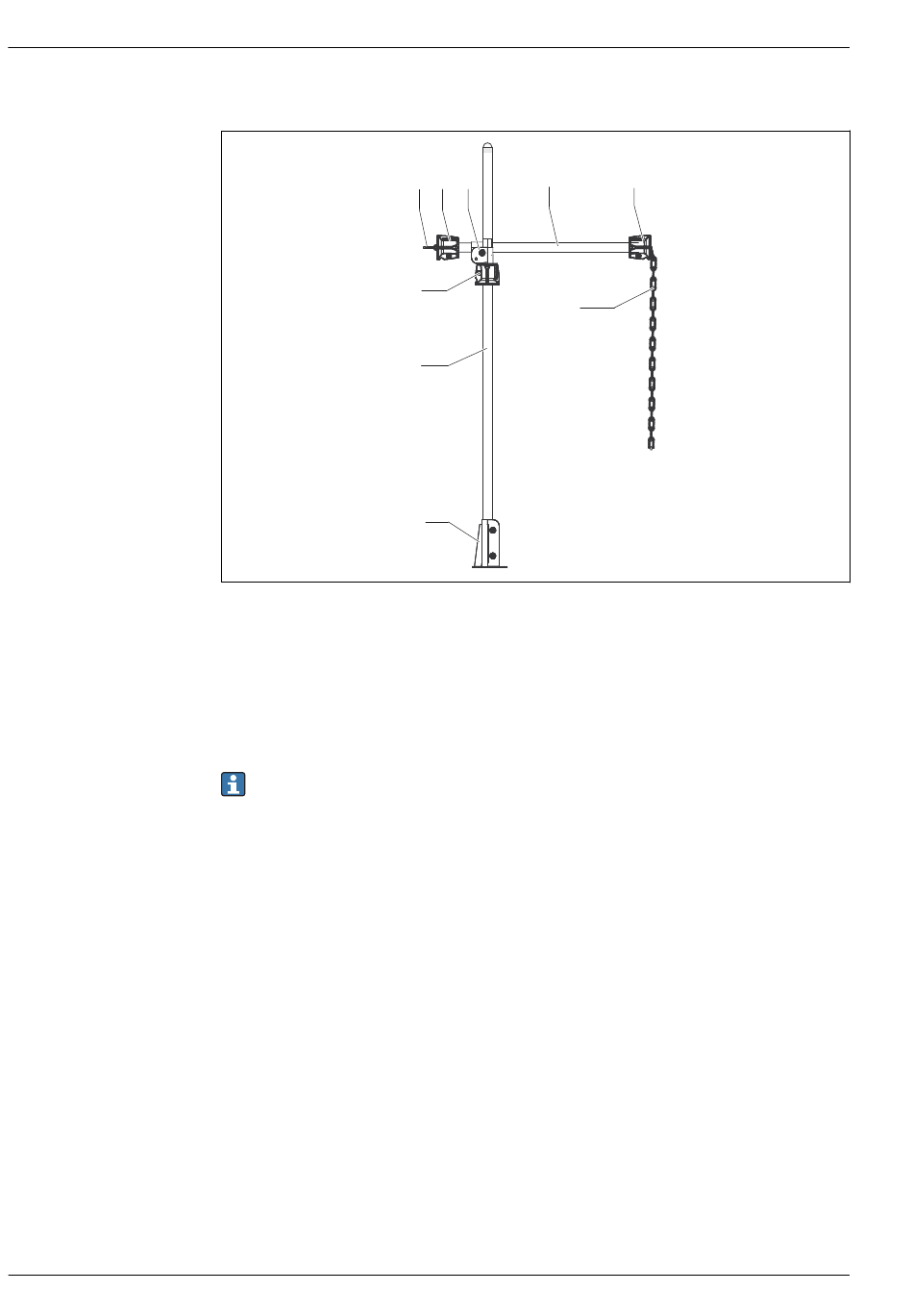

Hauptrohr für Bodenmontage mit Kettenhalterung
 6 Hauptrohr für Bodenmontage mit Kettenhalterung
1 Standfuß für Bodenmontage
2 Hauptrohr 1 800 mm (70,9 in)
3 Multifunktionsklemmring
4 Kreuzklemmstück
5 Querrohr 1 000 mm (39,4 in)
6 Dreieckkarabiner
7 Kette
Hinweis zur Bestellstruktur: Hauptrohr für Bodenmontage, Querrohr, Kette
Bestellcode: CYH112-AB60B50B1
Der Dreieckkarabiner sichert den Anschlag der Kette. Durch Versetzen des Dreieckkarabiners an der
Kette kann die Eintauchtiefe der Armatur eingestellt werden.
