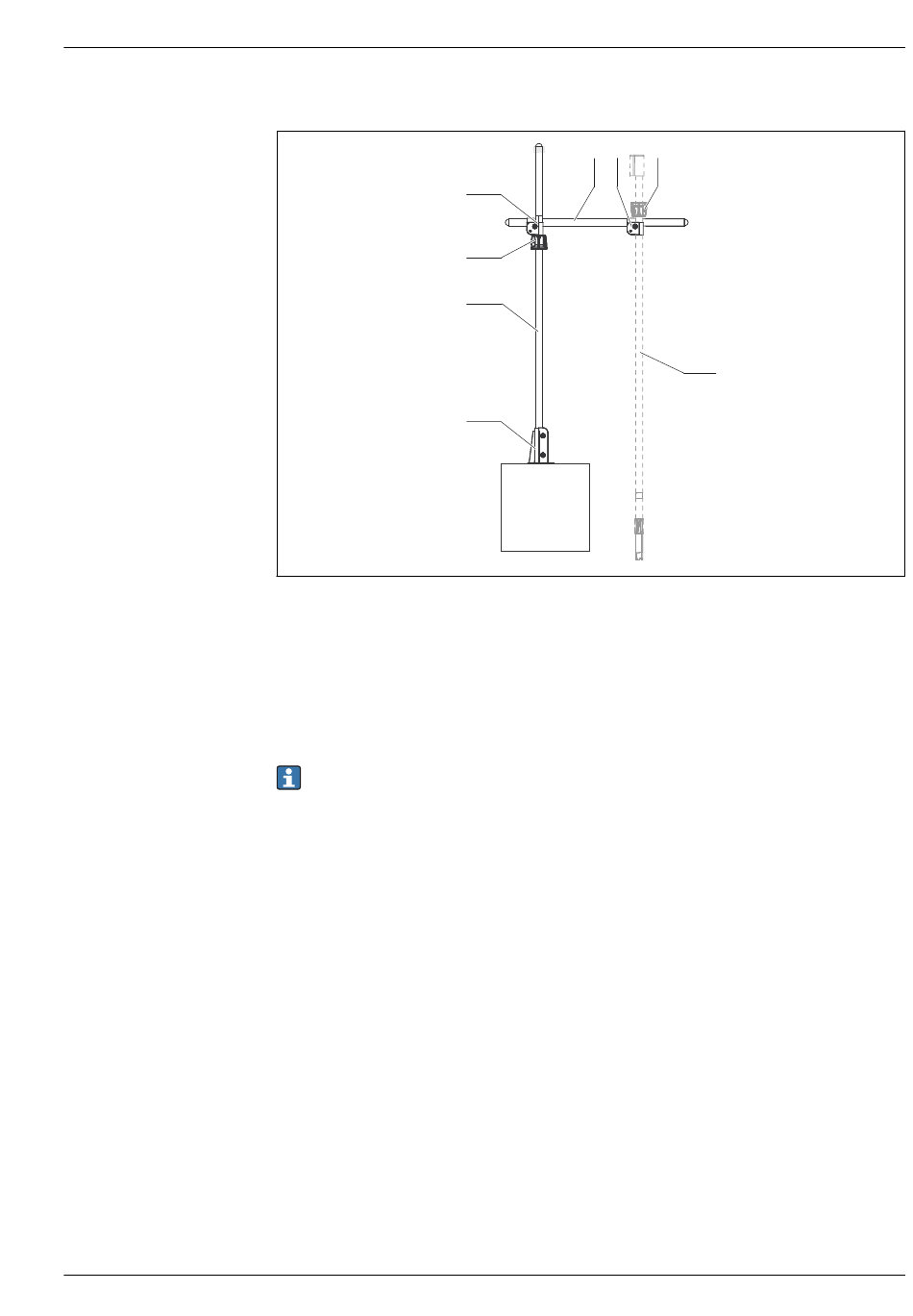

Hauptrohr für Bodenmontage mit fester Halterung
 5 Hauptrohr für Bodenmontage mit fester Halterung
1 Standfuß für Bodenmontage
2 Hauptrohr 1 800 mm (70,9 in)
3 Multifunktionsklemmring
4 Kreuzklemmstück
5 Querrohr 1 000 mm (39,4 in)
6 Zusätzlicher Multifunktionsklemmring (nicht im Lieferumfang enthalten)
7 Armatur CYA112 (nicht im Lieferumfang enthalten)
Hinweis zur Bestellstruktur: Hauptrohr für Bodenmontage, Querrohr
Bestellcode: CYH112-AB60B50D1
Die Ausführung eignet sich zur Anbringung einer festen Armatur. Der Multifunktionsklemmring
(Pos. 3) dient hier als Stütze für das Querrohr. Der zusätzlichen Multifunktionsklemmring (Pos. 6)
dient als Durchrutschsicherung.
5 4
4
3
2
1
6
7
