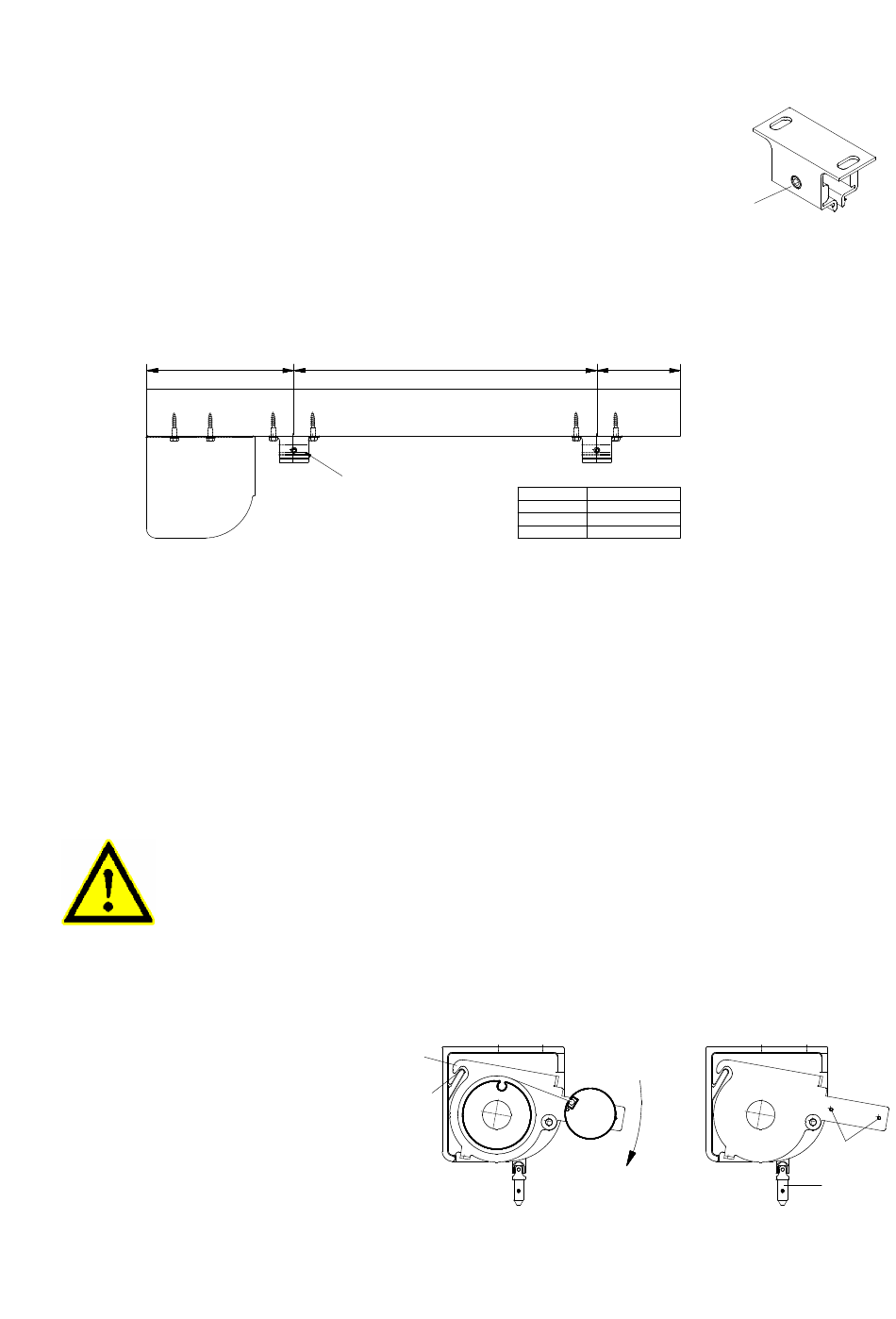

15. Montage der Führungsschienenhalter
Zeichnen Sie die Führungsschienenhalter an den Sparren an. (Abstände siehe Zeichnung unten).
Mitte Langlöcher ist das Achs- und Befestigungsmaß der Führungsschienenhalter (siehe P. 12).
Bohren Sie Löcher an den angezeichneten Stellen und schrauben Sie die Führungsschienenhalter
fest. Drehen Sie dabei die Klemmschrauben (1) 2-3mm heraus, damit die Schiene einrasten kann.
Achten Sie hierbei auf die Flucht der Führungsschienenhalter. Diese können Sie
gegebenenfalls seitlich etwas verschieben.
Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und Befestigungsmaß ist.

16. Montage der Markise

• Legen Sie die Markise auf zwei bereitgestellte Ablageböcke.
• Packen Sie die Markise aus (Karton, Folie).
• Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsole und polstern diese damit die Markise nicht
verschmutzt.
• Legen Sie die Markise oben auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher liegt und nicht
herunter fallen kann.
Achtung:
Arbeiten Sie in größeren Höhen, besonders auf Balkonen, nie ohne geeignete
Absturzsicherung!
•
Heben Sie mit Ihrem Kollegen die Markise gleichmäßig an und steigen Sie auf die Leitern. Winkeln Sie
die
Markise etwas an und hängen Sie die Seitenlage (1) in die dafür vorgesehenen Halterungen (2) der
Montagekonsolen ein.
• Lassen
Sie die
herunterklappen (3).
• Schrauben Sie die kleinen Senkschrauben (4)
mit einem Torx- Schraubendreher Größe 20 aus
den Auslegern der Seitenlager.
• Hängen Sie die mitgelieferte Kurbel in die
Getriebestange (5) ein.
• Drehen Sie die Fallstange ca. 10 cm heraus.
97.30.010V4
3 0 0
1
Markise dann vorsichtig
m a x . 2 0 0 0
A u s f a l l / m m H a l t e r j e S c h i e n e
0 - 2 0 0 0
2 0 0 1 - 3 5 0 0
3 5 0 1 - 4 5 0 0
1
2
1
8 0 - 3 0 0
2
3
4
3
Seite 5 von 7
