Fenstermarkise F213 Zip
Reparaturanleitung
Motorwechsel
Inhalt
1. Werkzeug, das Sie für die Montage benötigen ............................................................................................... 2
2. Vor der Demontage.......................................................................................................................................................2
3. Demontage des Markisenkastens...............................................................................................................................2
4. Demontage der Tuchwelle .............................................................................................................................. 2
5. Demontage des Motors................................................................................................................................... 2
6. Neumontage des Motors ................................................................................................................................ 3
7. Montage des Markisenkastens....................................................................................................................................3
8. Motoreinstellung...........................................................................................................................................................3
Seite 1 von 3
Werbung
Verwandte Anleitungen für Varisol F213 Zip
Inhaltszusammenfassung für Varisol F213 Zip
- Seite 1 Fenstermarkise F213 Zip Reparaturanleitung Motorwechsel Inhalt 1. Werkzeug, das Sie für die Montage benötigen ....................2 2. Vor der Demontage…………………………………………………………………………………………………………………………………….2 3. Demontage des Markisenkastens…………………………………………………………………………………………………………….…2 4. Demontage der Tuchwelle ..........................2 5. Demontage des Motors........................... 2 6. Neumontage des Motors ..........................3 7.
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Standfeste Leitern • Schlüsselsatz: Kreuz – Schlitz, ISK , Torx • Handbohrmaschine mit 3 mm Bohrer • Nietzange und 2St. Blindniete 3x10 mm • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Klemmen Sie den Motor in der Verteilerdose ab.

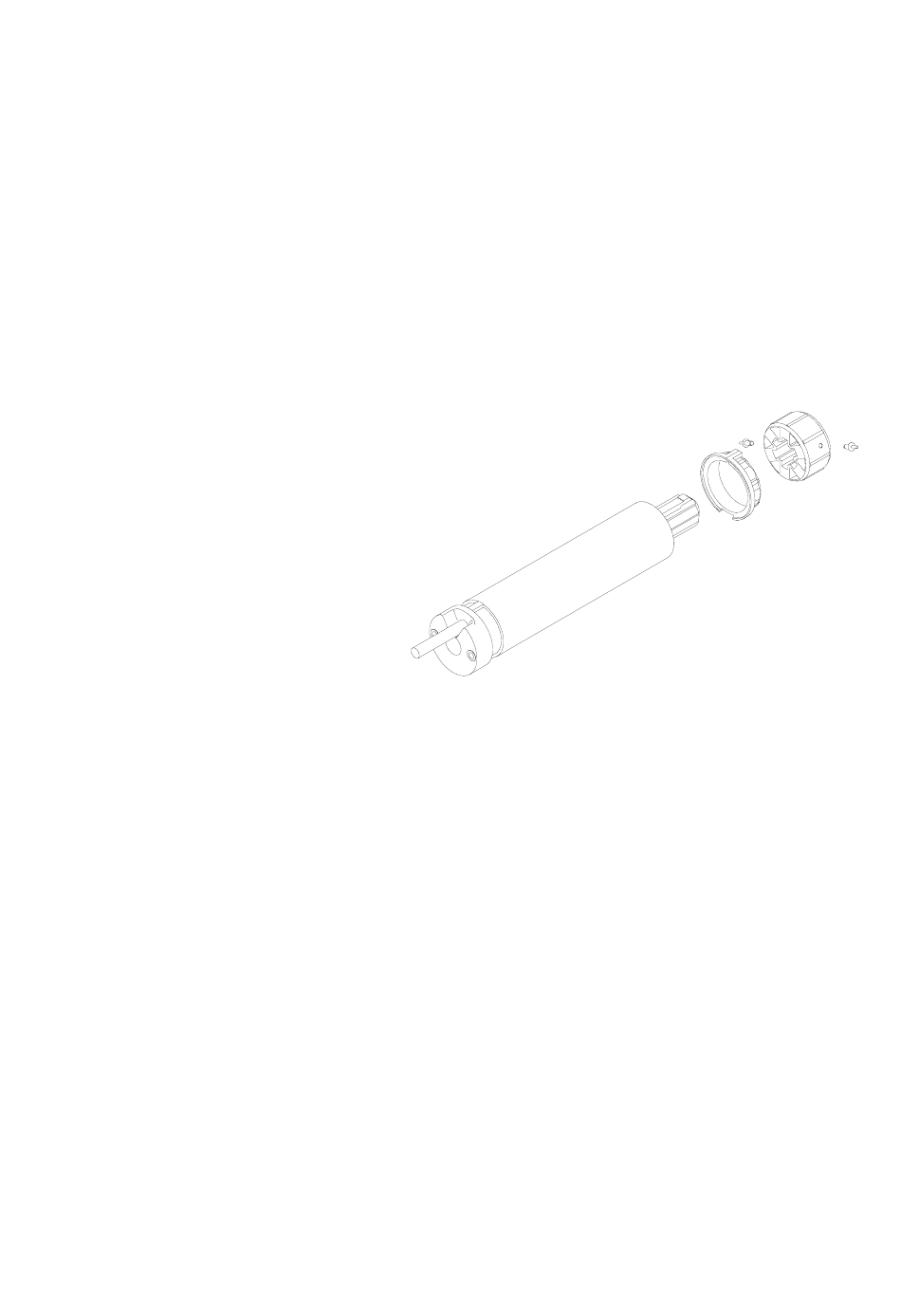

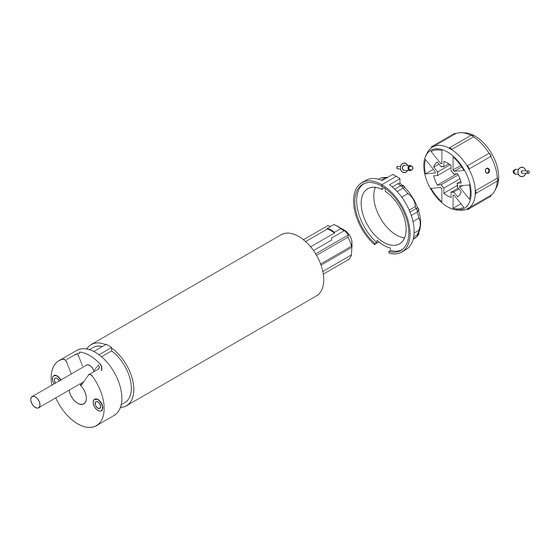

- Seite 3 6. Neumontage des Motors Schrauben Sie das Motorlager (4) an den Motorkopf des neuen Motors. Schieben Sie den Motor in die Tuchwelle. Die Erhöhung des Adapterrings wird in die Auskerbung der Tuchwelle geschoben! Bohren Sie durch die beiden Bohrungen in der Tuchwelle ein 3 mm Loch in den Adapter des Motors (6). Vernieten Sie die beiden Bohrungen (5) mit 3 mm Blindnieten.
