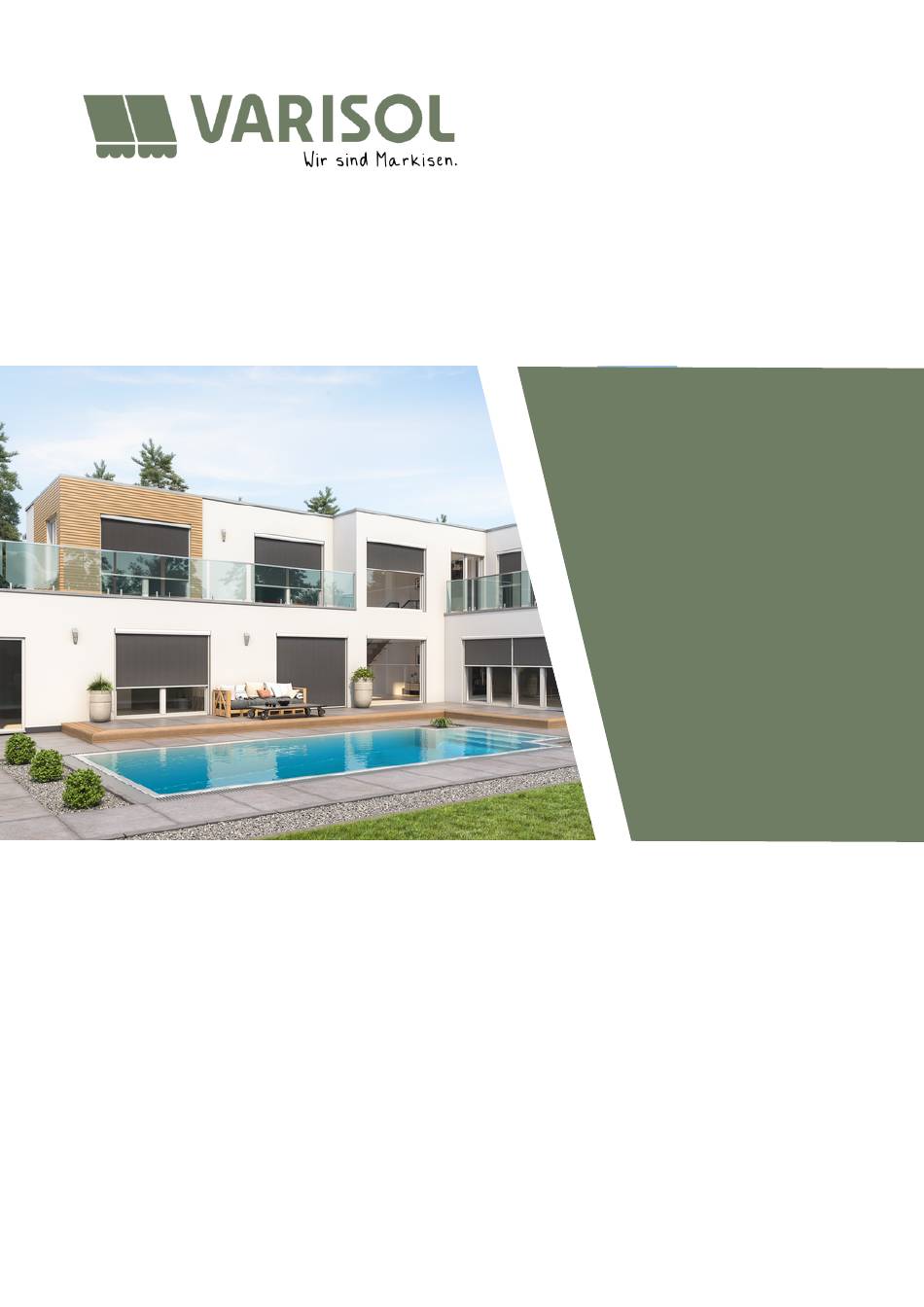

- Seite 1 MONTAGEANLEITUNG Senkrechtmarkise: F412 mit Schienen Mehrteilig...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Führungsschienenhalter...
- Seite 6 MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Legen Sie die Montagehöhe (1) fest. Bis zu einer Markisenbreite von 4 m dienen die Montagekonsolen lediglich als Montagehilfe. Bei breiteren Markisen muss mittig eine Konsole montiert werden ! Zeichnen Sie die Montagehöhe (1) auf den BG. BG = Baugrund Markieren Sie die Markisenbreite (X) auf den BG.
- Seite 7 MONTAGE MONTAGE DER WANDKONSOLEN Zeichnen Sie die Befestigungslöcher an die Wand. max. 100 mm Markisenbreite X Die Konsolen werden max. 100 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Bohren Sie die Befestigungslöcher.
- Seite 8 MONTAGE MONTAGE DER DECKENKONSOLE Zeichnen Sie die Befestigungslöcher an die Decke. max. 100 mm Markisenbreite X Die Konsolen werden max. 100 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Bohren Sie die Befestigungslöcher.
- Seite 9 MONTAGE MONTAGE DER FÜHRUNGSSCHIENENHALTER Messen Sie die Bohrpunkte (1) für die Halter (2) nach. Markieren Sie diese Punkte mit einem Strich (3). FS = Führungsschiene/n Montieren Sie zwei Halter (2) an die FS (4). Halten Sie die FS (4) an die markierten Stellen (3). Markieren Sie die Bohrlöcher der Halter (2).
- Seite 10 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN Schlagen Sie die Endstopfen (1) in die FS (2). FS = Führungsschiene/n Schieben Sie pro Halterung (3) einen Klemmzylinder (4) in die FS (2). Nehmen Sie die FS (2) und stecken Sie die Klemmzylinder (4) in die Halterungen (3). Ziehen Sie die Madenschrauben (5) der Halterungen (3) fest.
- Seite 11 MONTAGE MONTAGE DES MARKISENKASTENS Schrauben Sie die vorderen Blenden ab. Schieben (1) Sie die Markisenteile über die Kupplung (2). Drehen Sie beide Fallstangen (3) auf die gleiche Höhe. Drehen Sie die Schrauben (4) der Kupplung (2) fest. FS = Führungsschiene/n Führen Sie die Laufrollen (5) in die FS (6).
- Seite 12 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Notizen : ___________________________________...
- Seite 13 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
- Seite 14 97.43.110 V8...
