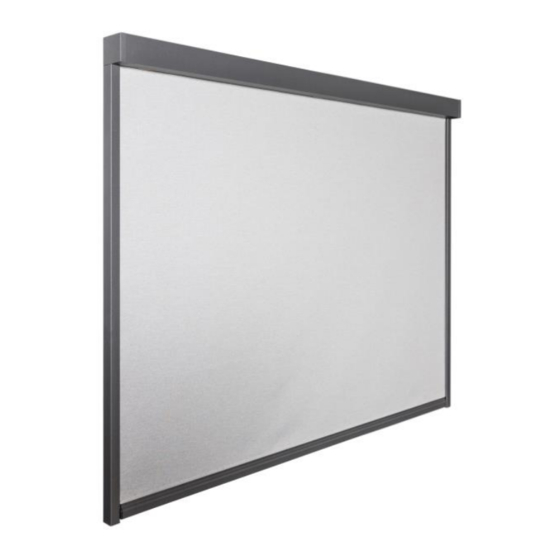

Fenstermarkise F213 Zip
Reparaturanleitung
Tucherneuerung
Inhalt
1. Werkzeug, das Sie für die Montage benötigen ............................................................................................... 2
2. Vor der Demontage.......................................................................................................................................................2
3. Demontage des Markisenkastens...............................................................................................................................2
4. Demontage der Tuchwelle .............................................................................................................................. 2
5. Demontage Ausfallprofil ................................................................................................................................. 2
6. Demontage Tuch aus Tuchwelle ..................................................................................................................... 3
7. Neumontage Tuch.........................................................................................................................................................3
8. Neumontage Markisenkasten......................................................................................................................................3
9. Motoreinstellung..............................................................................................................................................4
Seite 1 von 4
Werbung
Verwandte Anleitungen für Varisol F213 Zip
Inhaltszusammenfassung für Varisol F213 Zip
- Seite 1 Fenstermarkise F213 Zip Reparaturanleitung Tucherneuerung Inhalt 1. Werkzeug, das Sie für die Montage benötigen ....................2 2. Vor der Demontage…….………………………………………………………………………………………………………………………………2 3. Demontage des Markisenkastens…….…………………………………………………………………………………………………………2 4. Demontage der Tuchwelle ..........................2 5. Demontage Ausfallprofil ..........................2 6. Demontage Tuch aus Tuchwelle ........................3 7.
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen • Standfeste Leitern • Schlüsselsatz Kreuz Schlitz, ISK, Torx • Hammer • Motoreinstellkabel (nicht bei Funkmotor) 2. Vor der Demontage Klemmen Sie den Motor in der Verteilerdose ab. 3. Demontage des Markisenkastens Lösen Sie die Kastenseitenkappen (1) rechts und links und nehmen diese ab.
- Seite 3 6. Demontage Tuch aus Tuchwelle Biegen Sie die Klemmstellen (5) an der Tuchwelle mit einem Schraubendreher auf und ziehen dann das Tuch seitlich heraus. 7. Neumontage Tuch Ziehen Sie das neue Tuch seitlich in die Nut der Tuchwelle. Vermitteln Sie das Tuch genau auf der Tuchwelle. Schlagen Sie mit einem Hammer leicht auf die Nut der Tuchwelle umso das Tuch zu fixieren (5).
- Seite 4 Heben Sie den Kasten über die Führungsschienen. Führen Sie das Tuch in die Innenführungsleisten (7). Stecken Sie den Kasten wieder auf die Schienen auf. Drehen Sie die Schrauben (2) wieder ein und schrauben die Kastenseitenkappen (1) wieder an. 9. Motoreinstellung Klemmen Sie den Motor an das Motoreinstallkabel an.
