Varisol F411 Montage- Und Elektroinstallationsanweisung

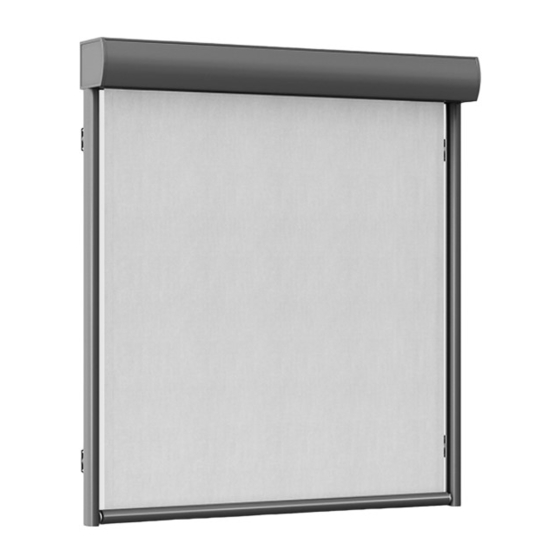

Senkrechtmarkise mehrteilig mit seilführung
Vorschau ausblenden Andere Handbücher für F411:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

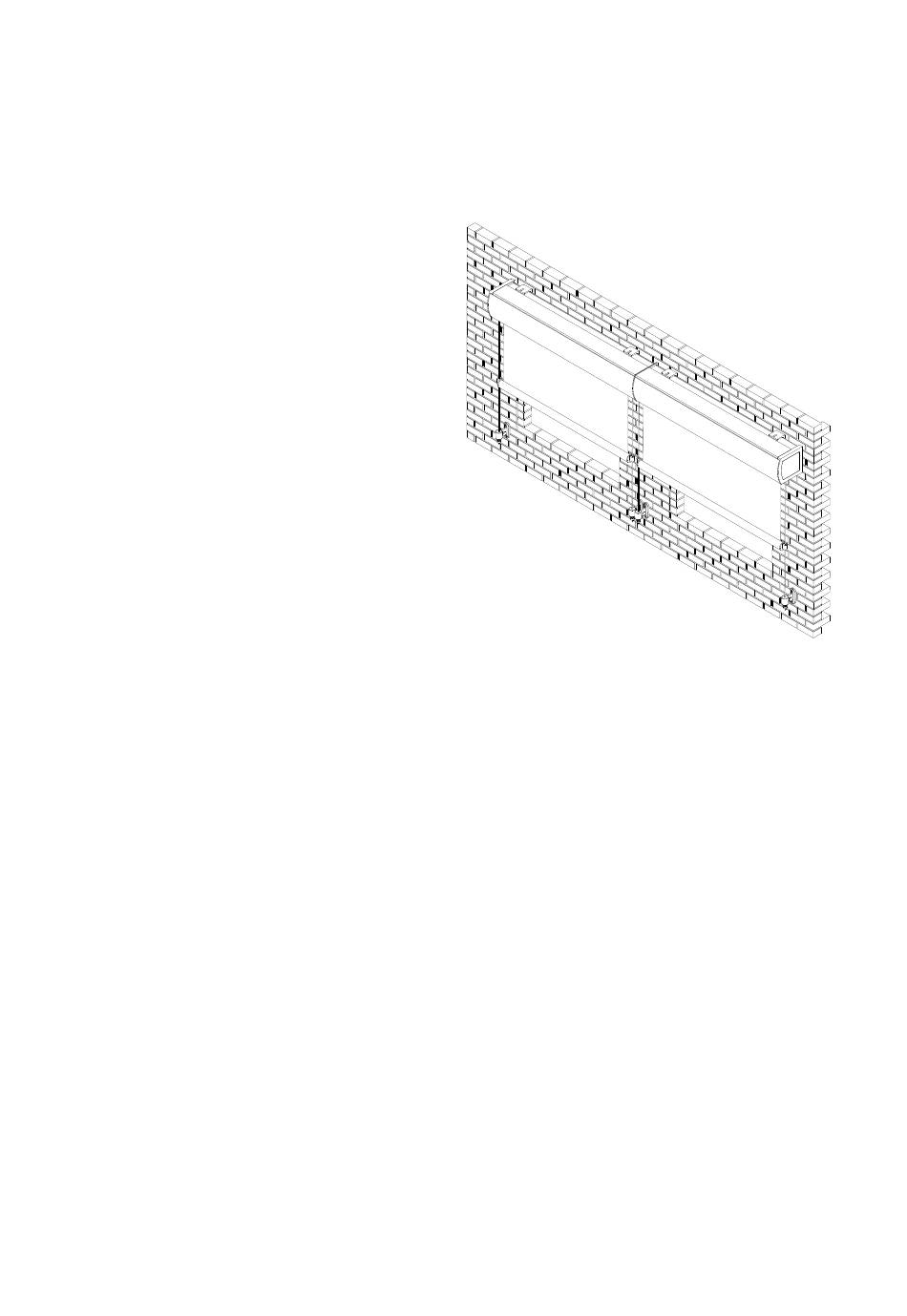

VARISOL - F411 Senkrechtmarkise
mehrteilig mit Seilführung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport....................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen................................................................................................................................................ 4
14. Markise einhängen ..................................................................................................................................................... 5
15. Kuppeln der Markisenteile .......................................................................................................................................... 5
16. Die Seilführung ........................................................................................................................................................... 6
17. Unkontrollierte Bedienung .......................................................................................................................................... 7
18. Einstellung des Motors ............................................................................................................................................... 7
19. Quetsch- und Scherbereiche ...................................................................................................................................... 7
20. Prüfung der Motorabschaltung ................................................................................................................................... 7
21. Übergabe .................................................................................................................................................................... 7
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 8
23. Ansteuerrichtlinien für Rohrmotore ............................................................................................................................. 8
24. Anschlussfehler .......................................................................................................................................................... 8
25. Was ist, wenn... .......................................................................................................................................................... 9
26. Explosionszeichnung ................................................................................................................................................ 10
97.43.070 V1
Seite 1 von 10
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F411

Inhaltszusammenfassung für Varisol F411

  • Seite 1: Inhaltsverzeichnis

    VARISOL – F411 Senkrechtmarkise mehrteilig mit Seilführung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen.

  • Seite 4: Seitliche Lage Der Markise Bestimmen

    Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Die Montagekonsolen werden sowohl als W and- und als Deckenkonsolen verwendet. Markisenbreite = X 12. Seitliche Lage der Markise bestimmen • Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.

  • Seite 5: Markise Einhängen

    B) Deckenmontage • Markieren Sie die Bohrlöcher der ersten Deckenkonsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende. • Übertragen Sie dieses Maß auf den anderen äußeren Befestigungspunkt.

  • Seite 6: Die Seilführung

    16. Die Seilführung Wandmontage • Zeichnen Sie die Bohrlöcher für die unteren Halterungen Seilführung entsprechend Ausfall Baugrund Abstand Außenseite der Markise bis zur Mitte der Äußeren Seilführungen beträgt 16 mm, die der Mittleren 29mm (siehe Zeichnung). • Bohren Sie die Löcher in den Baugrund und schrauben Sie die unteren Seilführungen •...

  • Seite 7: Unkontrollierte Bedienung

    17. Unkontrollierte Bedienung Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden.

  • Seite 8: Elektroanschluss - Anweisungen Für Den Elektriker

    22. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missach- tung der anerkannten Regeln der Technik, haften weder Motor- noch Markisen Hersteller für Material- oder Perso- nenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 9: Was Ist, Wenn

    b. Gleichzeitiger Auf- und Ab-Befehl Durch die Verwendung von nicht gegenseitig verriegelten Schaltern oder mehrfach installierten Schalterstellen ohne Verriegelung kann gleichzeitig die Auf- und Abrichtung angesteuert werden. Dies ist nicht zulässig, weil durch die entstehende Gegeninduktion in den W icklungen des Motors die Endschalterkontakte überlastet werden. Die Schädigungen sind mit dem unter Punkt a beschriebenen vergleichbar.

  • Seite 10: Explosionszeichnung

    76.50.280 (ø63) Kupplung 43.55.005 42.20.000 43.55.000 76.50.380 (ø78) 82.97.304 43.10.000 43.55.015 42.20.020 43.55.010 82.93.308 82.38.405 82.97.303 82.93.308 82.05.400 43.55.005 43.55.000 43.10.000 43.80.000 43.55.015 82.97.303 43.55.010 43.80.060 82.93.308 82.93.308 43.42.100 43.40.010 43.80.050 43.50.000 82.95.301 82.95.301 82.97.302 74.80.020 (Acryl) 82.45.202 43.42.100 74.80.520 74.80.100 (Soltis) 82.97.303 82.97.303...
