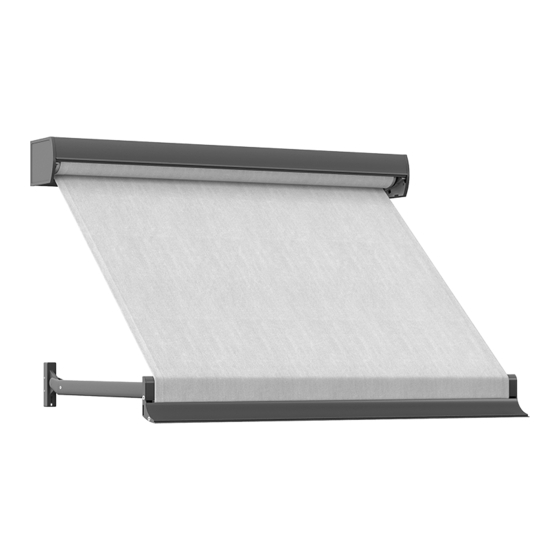

Varisol F420 Montage- Und Elektroinstallationsanweisung

Fallarmmarkise mehrteilig
Vorschau ausblenden Andere Handbücher für F420:
1
2
3
4
5
6
7
8
9
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

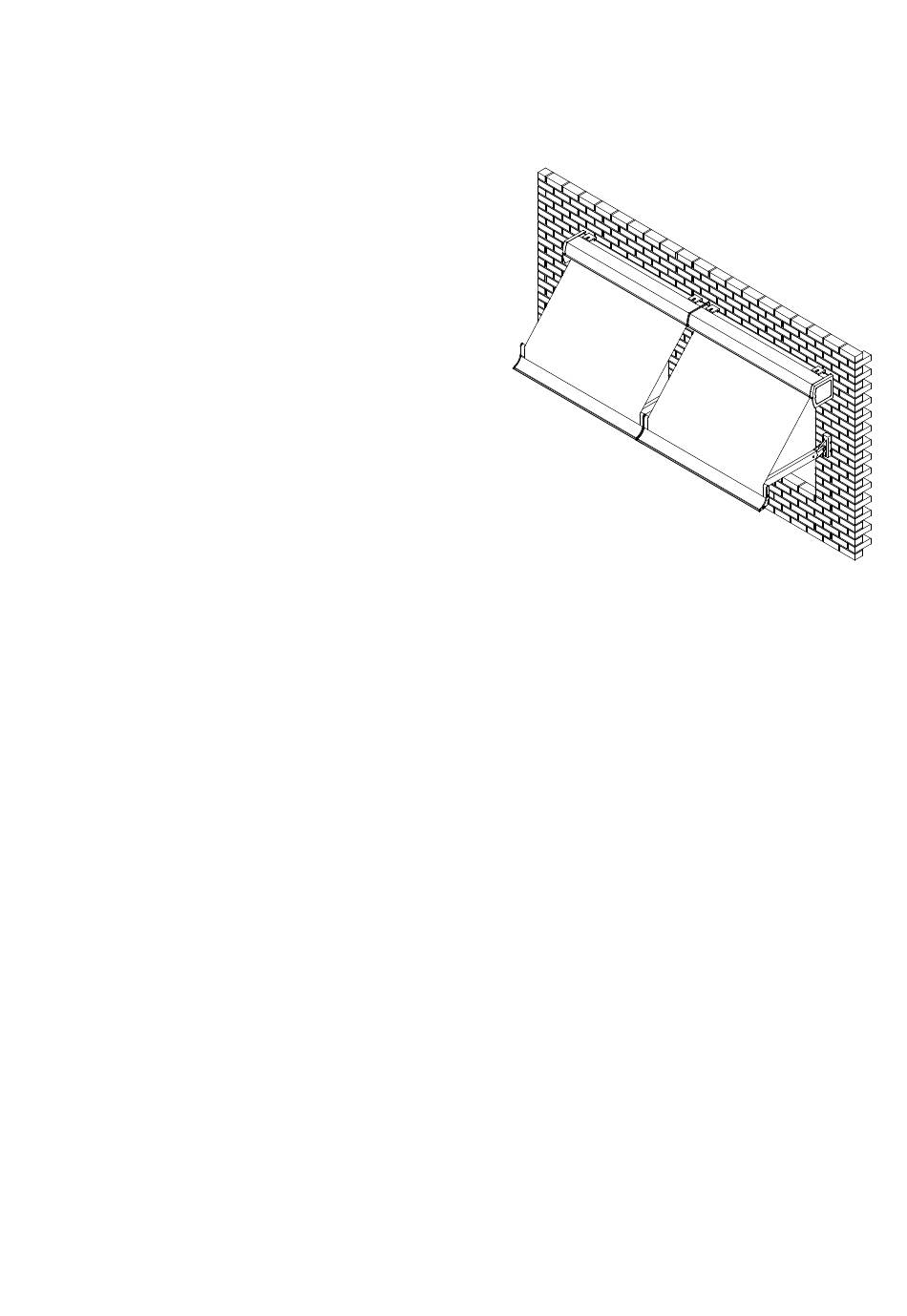

VARISOL - F420 Fallarmmarkise mehrteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport....................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen................................................................................................................................................ 4
14. Markise einhängen ..................................................................................................................................................... 5
15. Kuppeln der Markisenteile .......................................................................................................................................... 5
16. Montage der Fallarme ................................................................................................................................................. 6
17. Ausrichten der Markise ............................................................................................................................................... 7
18. Unkontrollierte Bedienung .......................................................................................................................................... 7
19. Einstellung des Motors ............................................................................................................................................... 7
20. Quetsch- und Scherbereiche ...................................................................................................................................... 7
21. Übergabe .................................................................................................................................................................... 8
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 8
23. Ansteuerrichtlinien für Rohrmotore ............................................................................................................................. 8
24. Anschlussfehler ........................................................................................................................................................... 9
25. Was ist, wenn... .......................................................................................................................................................... 9
97.43.150 V3
Seite 1 von 9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F420

Inhaltszusammenfassung für Varisol F420

  • Seite 1: Inhaltsverzeichnis

    VARISOL – F420 Fallarmmarkise mehrteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen.

  • Seite 4: 12. Seitliche Lage Der Markise Bestimmen

    Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Die Montagekonsolen (3) werden sowohl als W and- und als Deckenkonsolen verwendet. 12. Seitliche Lage der Markise bestimmen Markisenbreite = X • Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.

  • Seite 5: 14. Markise Einhängen

    B) Deckenmontage • Markieren Sie die Bohrlöcher der ersten Deckenkonsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur Wand oder zum Deckenende. • Übertragen Sie dieses Maß auf den anderen äußeren Befestigungspunkt.

  • Seite 6: 16. Montage Der Fallarme

    16. Montage der Fallarme • Zeichnen Sie die Bohrungen für die Montageplatten (1) auf dem Baugrund an. • Der seitliche Abstand von Außenseite Markise bis Mitte Montage- platte beträgt 23 mm bei Motorantrieb und Lagerseite. Bei „Antriebsseite mit Getriebe“ beträgt das Maß 67 mm (siehe Zeichnung).

  • Seite 7: 17. Ausrichten Der Markise

    17. Ausrichten der Markise • Fahren Sie die Markise vorsichtig ein. • Verteilen Sie die Fallstange gleichmäßig zum Markisenkasten. • Richten Sie die Fallarme mit der W asserwaage aus und ziehen Sie die Muttern der Klemmschrauben fest. Sollte die Fallstange nicht in der Waage sein: •...

  • Seite 8: 21. Übergabe

    Wird die Markise in einer Höhe unter 2,5 Meter über zugängliche Verkehrswege montiert, so darf die Markise nur durch einen Tastschalter mit Sicht auf die sich bewegenden Teile betätigt werden. Elektrische Steuerungen, Funkantriebe mit Rastschaltern, Rastschalter usw. sind in diesem Fall nicht zulässig. Der Tastschalter muss in Sichtweite des Fallprofils, aber von den beweglichen Teilen entfernt, in einer Höhe von vorzugsweisen1,3 Meter angebracht werden (nationale Bestimmung hinsichtlich behinderter Personen sind zu beachten).

  • Seite 9: 24. Anschlussfehler

    24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende An- trieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung er- regt.
