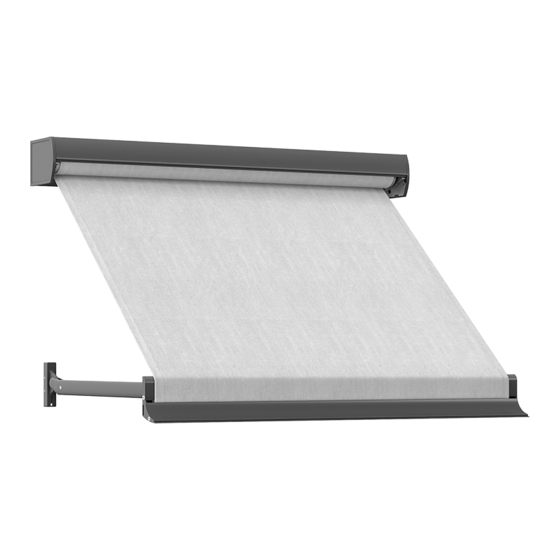

Fallarmmarkise mehrteilig
Vorschau ausblenden Andere Handbücher für F420:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
MONTAGEANLEITUNG
Fallarmmarkise: F420 Mehrteilig
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F420

Inhaltszusammenfassung für Varisol F420

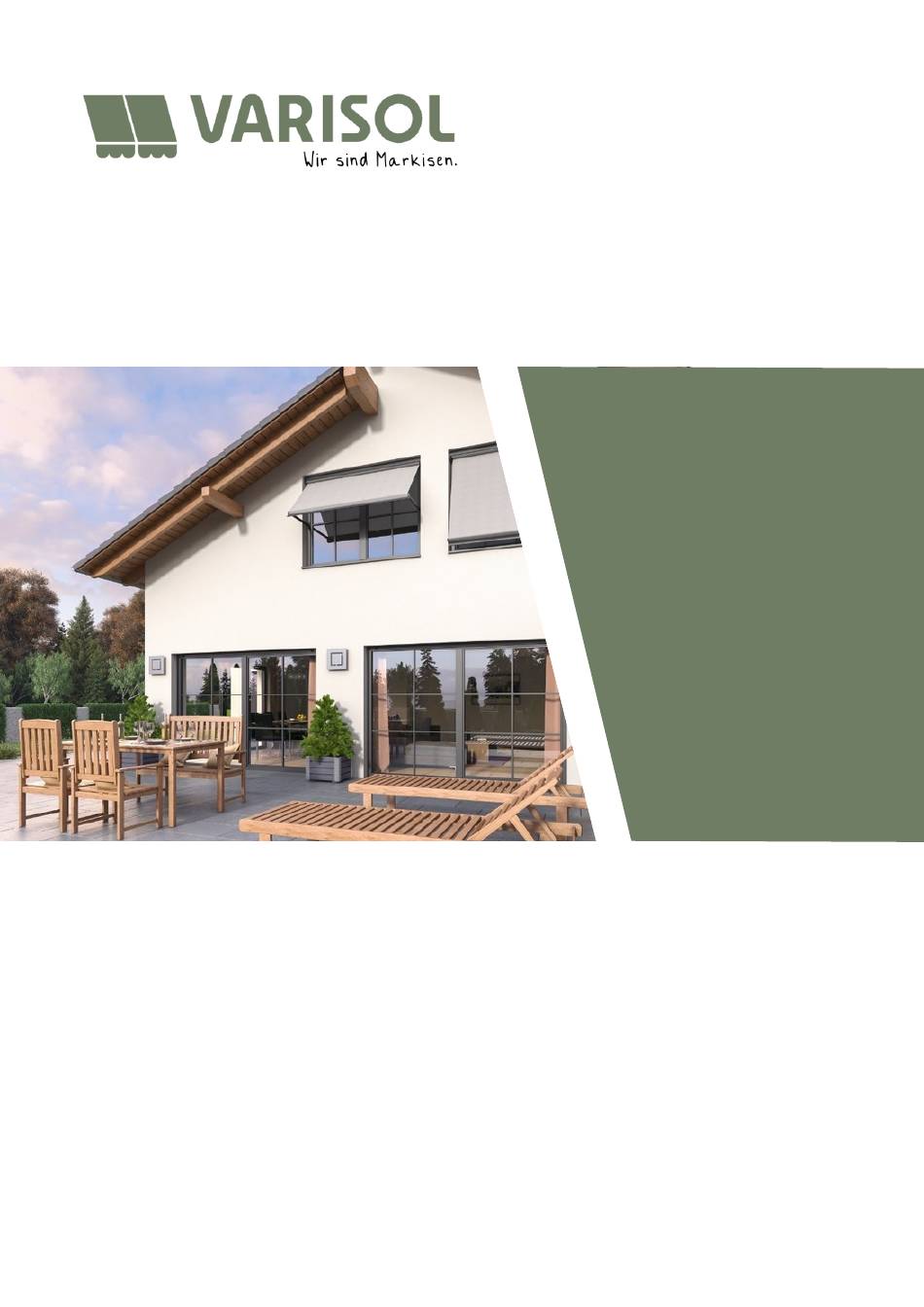

  • Seite 1 MONTAGEANLEITUNG Fallarmmarkise: F420 Mehrteilig...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................

  • Seite 3: Sicherheitshinweise

    GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.

  • Seite 4: Hochziehen Mit Seilen

    GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.

  • Seite 5: Überprüfung Der Ware

    MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Wand - Deckenkonsole...

  • Seite 6: Seitliche Lage Der Markise Bestimmen

    MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Legen Sie die Montagehöhe (1) fest. Zeichnen Sie die Montagehöhe (1) auf den BG. BG = Baugrund Markieren Sie die Markisenbreite (X) auf den BG. max. 100 mm Markisenbreite X Die Montagekonsolen werden max. 100 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie diese Punkte (A) durch Striche (2) auf den BG.

  • Seite 7: Montage Der Wandkonsolen

    MONTAGE MONTAGE DER WANDKONSOLEN Zeichnen Sie die Befestigungslöcher an die Wand. max. 100 mm Markisenbreite X Die Konsolen werden max. 100 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Bohren Sie die Befestigungslöcher.

  • Seite 8: Montage Der Deckenkonsolen

    MONTAGE MONTAGE DER DECKENKONSOLEN Zeichnen Sie die Befestigungslöcher an die Decke. max. 100 mm Markisenbreite X Die Konsolen werden max. 100 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Achten Sie auf die genaue Flucht der Konsolen, sowohl in der Höhe, als auch in der Tiefe ! Bohren Sie die Befestigungslöcher.

  • Seite 9: Montage Des Markisenkastens

    MONTAGE MONTAGE DES MARKISENKASTENS Winkeln Sie den MK leicht an (1). Heben Sie den MK mit der oberen Nut in die Konsolen (2). Lassen Sie den MK vorsichtig ab. MK = Markisenkasten Drücken (3) Sie den MK gegen die Konsole (2). Drehen Sie die Madenschrauben (4) fest.

  • Seite 10: Kuppeln Der Markisenteile

    MONTAGE KUPPELN DER MARKISENTEILE Schieben Sie die Markisen zusammen (1). Lassen Sie die Fallstangen (2) auf die gleiche Höhe ab. Drehen Sie die Schrauben (3) der Kupplung (4) fest.

  • Seite 11: Montage Der Montageplatten

    MONTAGE MONTAGE DER MONTAGEPLATTEN Messen Sie die Bohrungspunkte für die Platten (1) nach. Zeichnen Sie die Bohrpunkte (2) der Platten (1) an. Bohren Sie die Löcher für die Platten (1). Schrauben (3) Sie die Platten (1) fest.

  • Seite 12: Montage Der Fallarme

    MONTAGE MONTAGE DER FALLARME Stecken Sie die Fallarme (1) auf die Montageplatten (2). Drehen Sie die Schrauben (3) fest. Schließen Sie den Motor an ein Prüfkabel, bzw. hängen Sie die Kurbel ein. KS = Klemmschrauben Fahren Sie die Markise ein Stück aus. Lösen Sie die Fallstangenseitenkappen (4).

  • Seite 13: Checkliste

    CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Notizen : ___________________________________...

  • Seite 14: Wichtige Sicherheitshinweise

    CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
  • Seite 15 97.43.150 V7...
