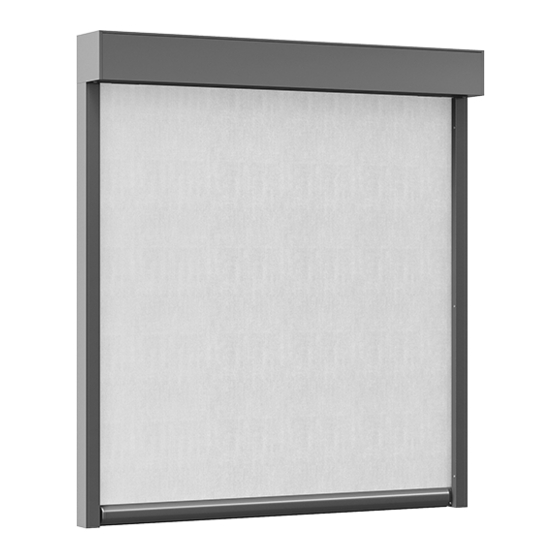

Varisol F513 Montageanleitung
Kubische senkrechtmarkise mit zip
Vorschau ausblenden
Andere Handbücher für F513:
- Montage- und elektroinstallationsanweisung (9 Seiten) ,
- Bedienungshinweise (2 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol F513
Inhaltszusammenfassung für Varisol F513
- Seite 1 MONTAGEANLEITUNG Kubische Senkrechtmarkise mit Zip: F513...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung .......................... -
Seite 3: Sicherheitshinweise
GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind. -
Seite 4: Hochziehen Mit Seilen
GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden. -
Seite 5: Überprüfung Der Ware
MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Zip - Führungsleiste... -
Seite 6: Seitliche Lage Der Markise Bestimmen
MONTAGE SEITLICHE LAGE DER MARKISE BESTIMMEN Legen Sie die Montagehöhe (1) fest. Bis zu einer Markisenbreite von 4 m dienen die Montagekonsolen lediglich als Montagehilfe. Bei breiteren Markisen muss mittig eine Konsole montiert werden ! Zeichnen Sie die Montagehöhe (1) auf den BG. BG = Baugrund Markieren Sie die Markisenbreite (X) auf den BG. -
Seite 7: Montage Der Wandkonsolen
MONTAGE MONTAGE DER WANDKONSOLEN Zeichnen Sie die Befestigungslöcher an die Wand. 50 - 150 mm Markisenbreite X Die Konsolen werden 50 - 150 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Bohren Sie die Befestigungslöcher. Richten Sie Konsolen mit einer Wasserwage aus ! Montieren Sie die Wandkonsolen. -
Seite 8: Montage Der Deckenkonsolen
MONTAGE MONTAGE DER DECKENKONSOLEN Zeichnen Sie die Befestigungslöcher an die Decke. 50 - 150 mm Markisenbreite X Die Konsolen werden 50 - 150 mm von der Markisenbreite aus gemessen, montiert ! Übertragen Sie die Bohrpunkte auf die übrigen Befestigungsstellen. Bohren Sie die Befestigungslöcher. Richten Sie Konsolen mit einer Wasserwage aus ! Montieren Sie die Deckenkonsolen. -
Seite 9: Montage Des Markisenkastens
MONTAGE MONTAGE DES MARKISENKASTENS Stellen Sie zwei Leitern unter die Konsolen. Heben Sie die Markise an uns steigen Sie auf die Leitern. Wandmontage Deckenmontage Klipsen Sie den Markisenkasten in die Konsolen. -
Seite 10: Montage Der Führungsschienen Teil 1
MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN TEIL 1 Drehen Sie die Schrauben (1) heraus. Ziehen Sie die beiden Teile (2+3) der Führungsschiene auseinander. Nehmen Sie die Zip-Führung (4) heraus. -
Seite 11: Montage Der Führungsschienen Teil
MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN TEIL 2 Nischenmontage Zeichnen Sie die Bohrungen der Befestigungslöcher an. Alle weiteren Bohrungen sinnvoll in einem Abstand von ca. 500 mm verteilen ! Wandmontage Bohren (1 oder 2) Sie durch die Führungsschienen. Die Schraubenköpfe dürfen nicht in den Arbeitsraum der Zip - Führungen herein ragen ! -
Seite 12: Montage Der Führungsschienen Teil 3
MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN TEIL 3 Schieben Sie die Führungsschienen (1) über die Ausleger (2). Schrauben Sie den Kasten (3) an die Führungsschienen (1). Schließen Sie den Motor an das Motor - Einstellkabel. Lassen Sie die Fallstange (4) ein wenig herausfahren. Schieben Sie die Zip-Führungsschiene (5) über das Ende der Fallstange (4) und des Tuches (6). -
Seite 13: Kabelausgang
MONTAGE KABELAUSGANG... -
Seite 14: Anbau An Q - Bus
MONTAGE ANBAU AN Q - BUS Standard Abwickelrichtung innen Schiene innen Antriebsseite von außen auf den Q.Bus gesehen auf Wunsch Abwickelrichtung außen Schiene außen Antriebsseite von innen auf den Q.Bus gesehen... -
Seite 15: Checkliste
CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Notizen : ___________________________________... -
Seite 16: Wichtige Sicherheitshinweise
CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. - Seite 17 97.44.010 V9...
