5.2 Sackloch- / Hohlwelle
Da die Einbausituation applikationsabhängig ist, haben die folgenden Hinweise keinen
Anspruch auf Vollständigkeit.
5.2.1 Montage des Klemmrings (Allgemein)
Abmaße, sowie individuelle Montagemöglichkeiten, sind der kundenspezifischen Zeichnung
zu entnehmen.
Die Montage des Mess-Systems ist auf einer fettfreien Welle vorzunehmen.
Axiales Verrutschen des Mess-Systems auf der Antriebswelle ist durch die Fixierung des
Klemmrings zu verhindern.
Gegebenenfalls sind weitere Maßnahmen notwendig, um das axiale Verrutschen des
Mess-Systems zu verhindern.
Radiales Verrutschen (Schlupf) des Mess-Systems auf der Antriebswelle ist mittels
Formschluss durch den Einsatz einer Passfeder- / Nut-Kombination zu verhindern
Die Klemmung des Mess-Systems darf nicht axial belastet sein.
Die Schraube des Klemmringes ist mit Hilfe eines Drehmomentschlüssels mit 2 Nm
anzuziehen und mit mittelfester Schraubensicherung gegen unbeabsichtigtes Lösen zu
sichern.

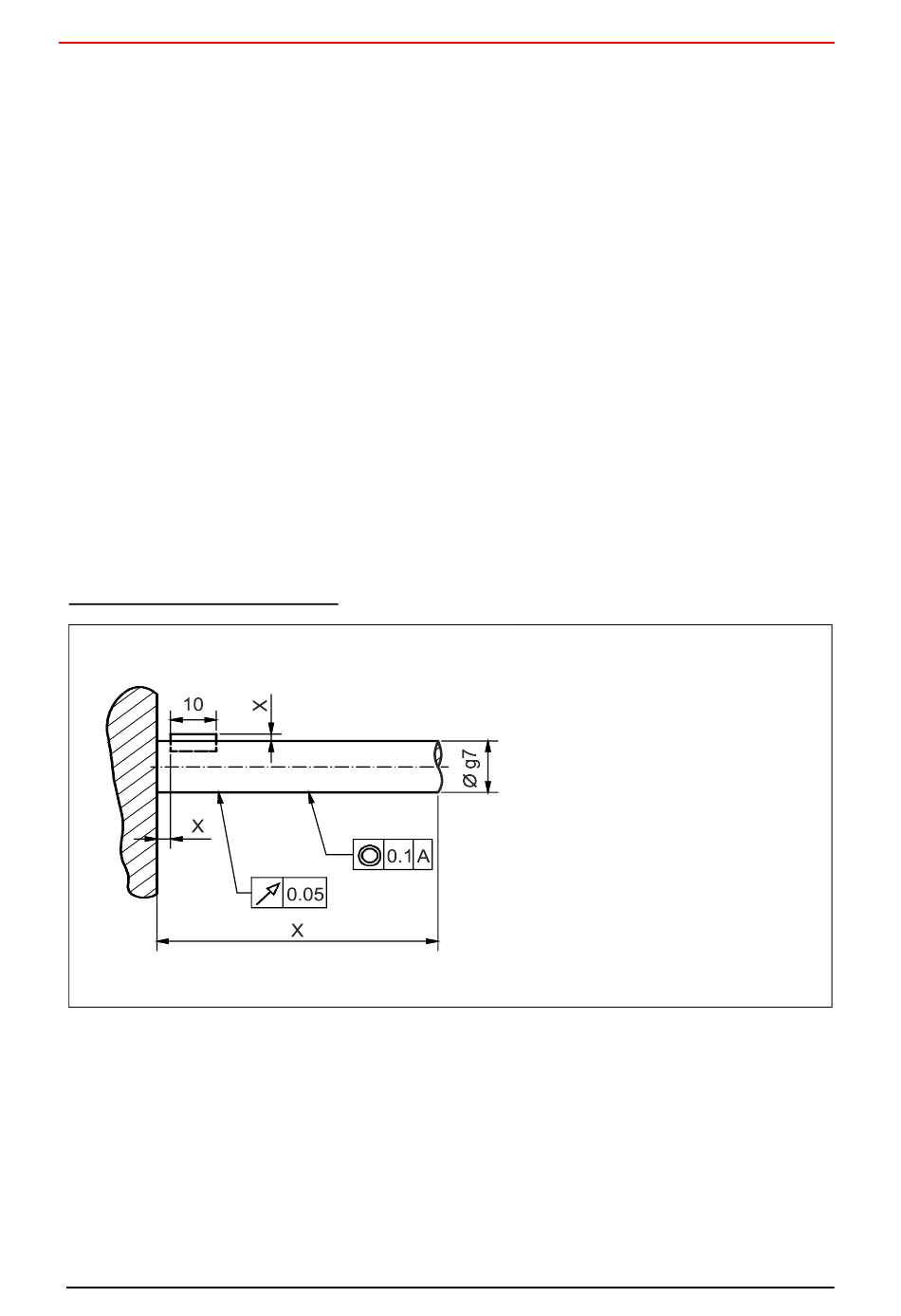

Anforderung an die Kundenwelle:
Abbildung 5: Anforderung an die Kundenwelle
