Installation / Inbetriebnahmevorbereitung
3.4.2.2 Kabellängen
Die maximale Kabellänge hängt von der SSI-Taktfrequenz und der Kabelbeschaffenheit ab.
Bei den Messungen wurde die TR-eigene Hybridleitung (Art.Nr.: 64-200-021)
verwendet.
SSI-Taktfrequenz [kHz]
Kabellänge [m]
Tabelle 1: SSI-Taktfrequenz / Kabellängen

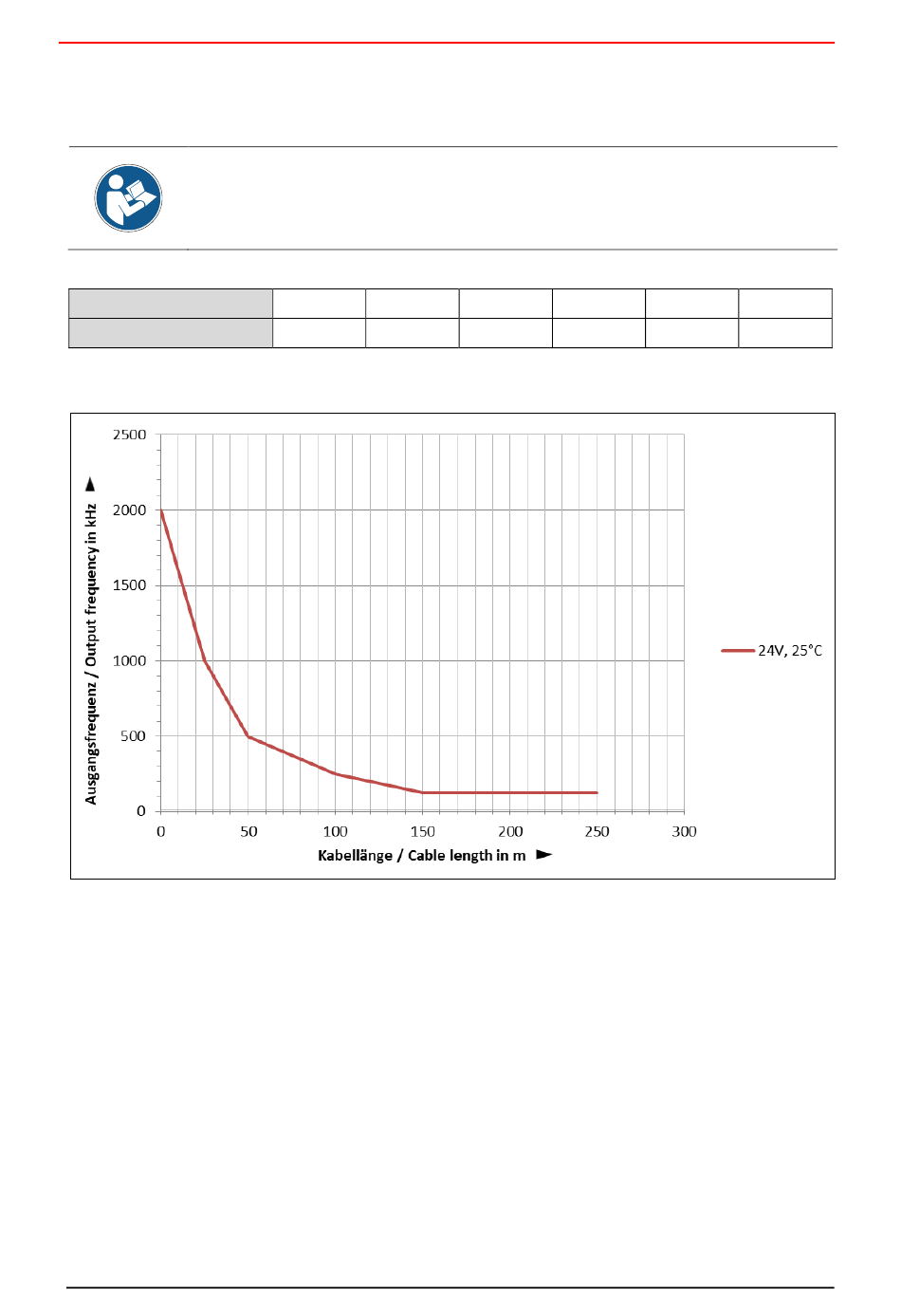

Abbildung 7: SSI-Taktfrequenz / Kabellängen
Andere Kabelparameter, Frequenzen und Umgebungstemperaturen, sowie Lagerwärme und
Temperatureintrag über die Welle und Flansch, können in der Praxis ein deutlich schlechteres
Ergebnis ergeben.
Die fehlerfreie Funktion der SSI Schnittstelle mit den applikationsabhängigen Parametern ist daher vor
dem Produktivbetrieb zu überprüfen.
 TR-Electronic GmbH 2020, All Rights Reserved
Seite 28 von 96
1000 500
ca. 25 ca. 50
TR-ECE-BA-D-0163 v06
250 125
ca. 100 ca. 150
125 125
ca. 200 ca. 250
