Parameterbeschreibung
9.2 OPTION: Zweitschnittstelle
Optional kann das Mess-System, zusätzlich zur EtherNet/IP – Schnittstelle, mit einer zweiten
Schnittstelle ausgestattet sein. Die Einstellung der Attribute kann dabei entweder direkt über das
EtherNet/IP – Netzwerk, oder über das SNCT erfolgen.
Für den Zugriff auf die Parameter werden die Standard-EtherNet/IP-Services genutzt:
0x0E: Get_Attribute_Single liefert den Inhalt des entsprechenden Attributes zurück
0x10: Set_Attribute_Single modifiziert den Inhalt des entsprechenden Attributes
0x01: Get_Attributes_All liefert den Inhalt aller Attribute zurück
0x02: Set_Attributes_All modifiziert den Wert einer Liste von Attributen
0x0D: Apply_Attributes aktiviert mit „1" die modifizierten Attribute und speichert sie dauerhaft
Die Attribute lassen sich über die GUI des TR SNCT Device Applets anwenderfreundlich
parametrieren:
Download Programm-Beschreibung:
●
www.tr-electronic.de/f/TR-ECE-TI-DGB-0364
Download TR SNCT Device Applet:
●
www.tr-electronic.de/f/zip/TR-ECE-SW-MUL-0016
Programm-Installation,
Anwendungsfälle, siehe Programm-Beschreibung.
Für die Programmierung muss sichergestellt werden, dass keine Steuerung mit dem Mess-System
Verbindung hat und keine EtherNet/IP™ Kommunikation stattfindet.
Für nachfolgende Vorgehensweise wird vorausgesetzt, dass die entsprechende Netzwerkschnittstelle
und IP-Adresse des Mess-Systems im TR SNCT Device Applet eingestellt wurden und eine
Kommunikation besteht.
Unter dem Programm-Reiter Gerätekennung kann über die Schaltfläche Identifizieren
festgestellt werden, ob und welche Zweitschnittstelle vom Mess-System unterstützt wird. Wird vom
Mess-System eine
Zweitschnittstelle in die Programmoberfläche eingefügt. Dieser Reiter enthält dann eine
passende Tabelle mit den möglichen Einstellungen je nach Zweitschnittstelle:

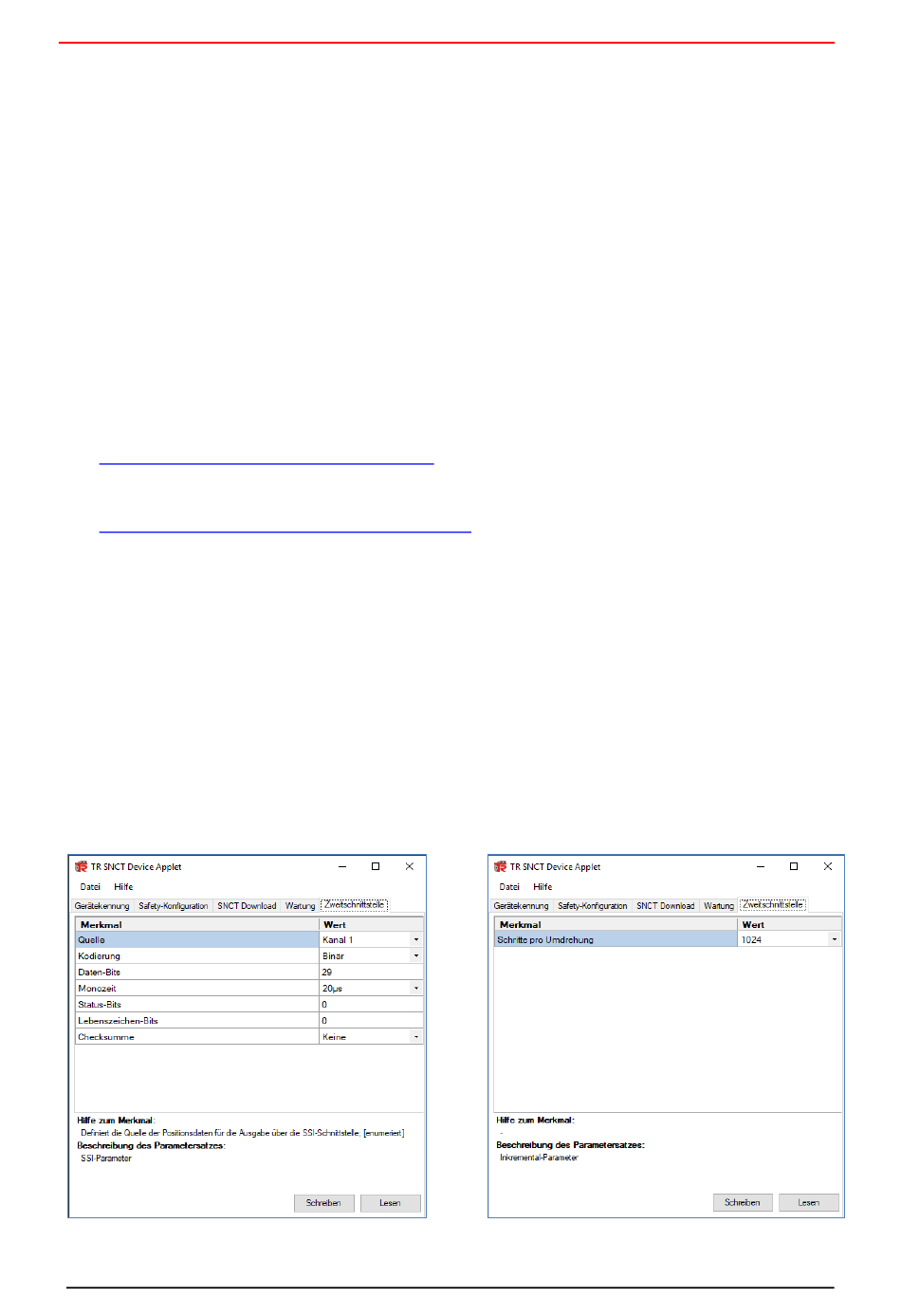

Beispiel SSI-Zweitschnittstelle
