3.4.1.1 Signalverläufe

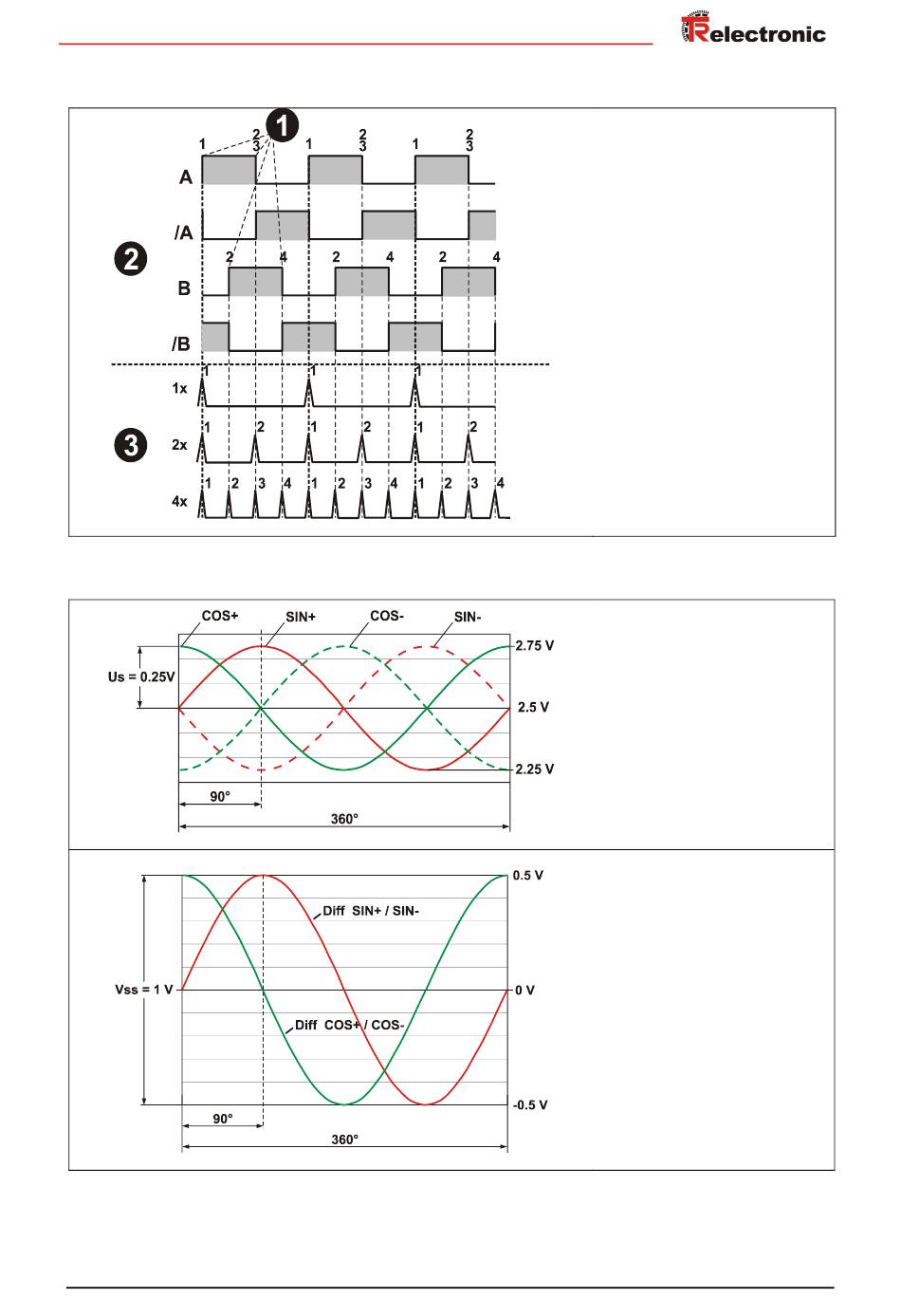

Abbildung 1: Zähler-Auswertung, Inkremental Schnittstelle

Abbildung 2: Pegeldefinition, SIN/COS Schnittstelle

Printed in the Federal Republic of Germany

TR-ECE-BA-D-0163 v06

1: Flankenauswertung

2: Mess-System mit

1024 Impulsen/Umdr.

3: Zähler-Auswertung

1x: 1024 Zählimpulse/Umdr.

2x: 2048 Zählimpulse/Umdr.

4x: 4096 Zählimpulse/Umdr.

Messung der Signale

Differenzmessung
