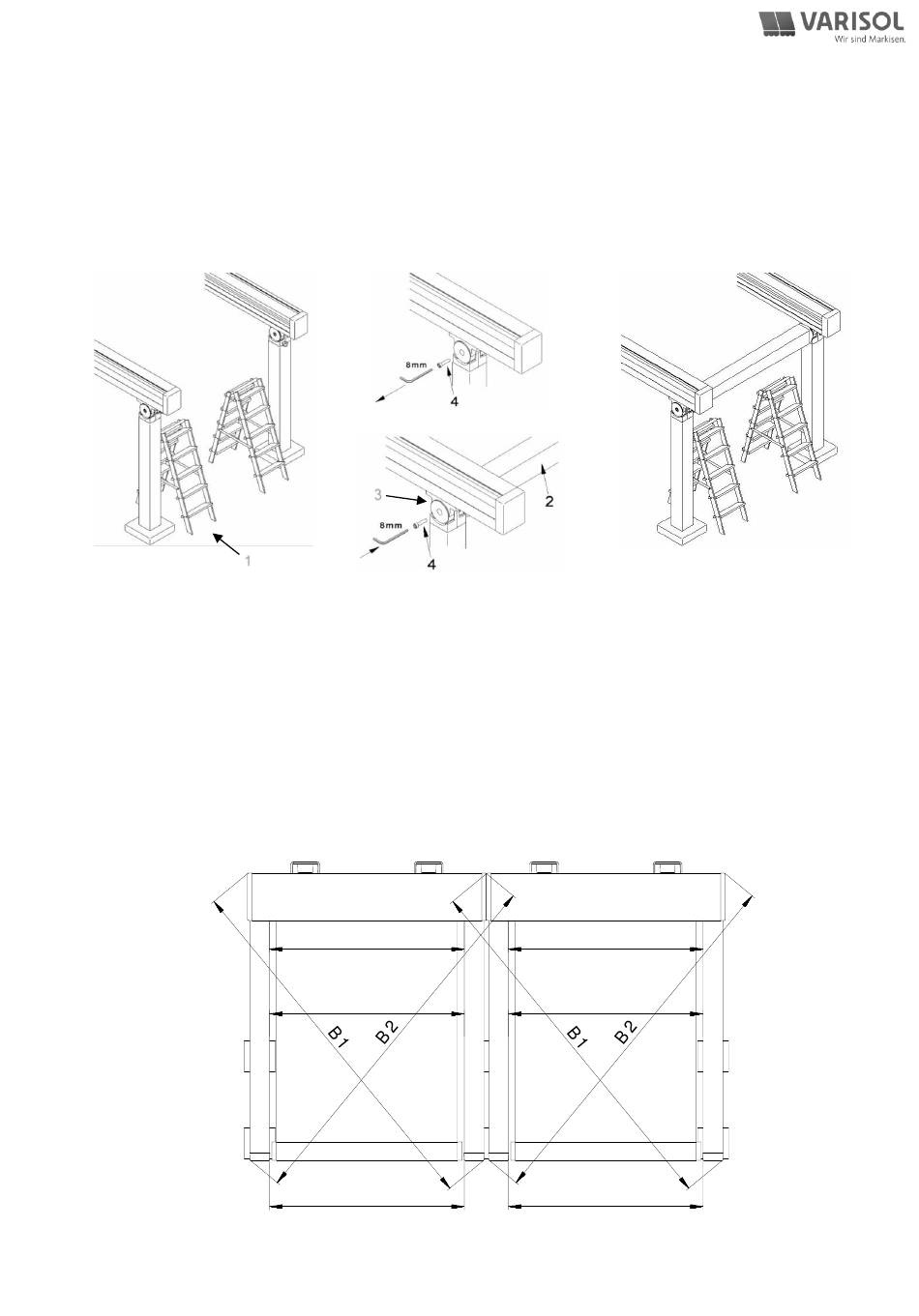

17. Montage der Querstrebe
▪
Stellen Sie je eine Leiter, wenn erforderlich, vor die Schienenstützen (1)
▪
Steigen Sie auf die Leitern und drehen Sie die Schrauben (4) mit einem 8 mm
Innensechskantschlüssel heraus
▪
Heben Sie mit Ihrem Kollegen die Querstrebe (2) gleichmäßig an und steigen
Sie auf die Leitern
▪
Verschrauben Sie die Querstrebe (2) mit den zuvor herausgedrehten
Schrauben oben an den Schienenkopf (3)
18. Ausrichten der Markise
Richten Sie die Führungsschienen unbedingt rechtwinklig zum Markisenkasten aus.
Hierzu überprüfen Sie folgende Maße:
▪
alle A - Maße müssen gleich sein
▪
beide B - Maße (Diagonalen) müssen gleich sein
▪
achten Sie darauf, dass die Führungsschienen gerade sind , und parallel zueinander verlaufen
97.23.360 V4
V5
3
1
A
A 1
A 2
A
A 1
A 2
Seite 7 von 13
