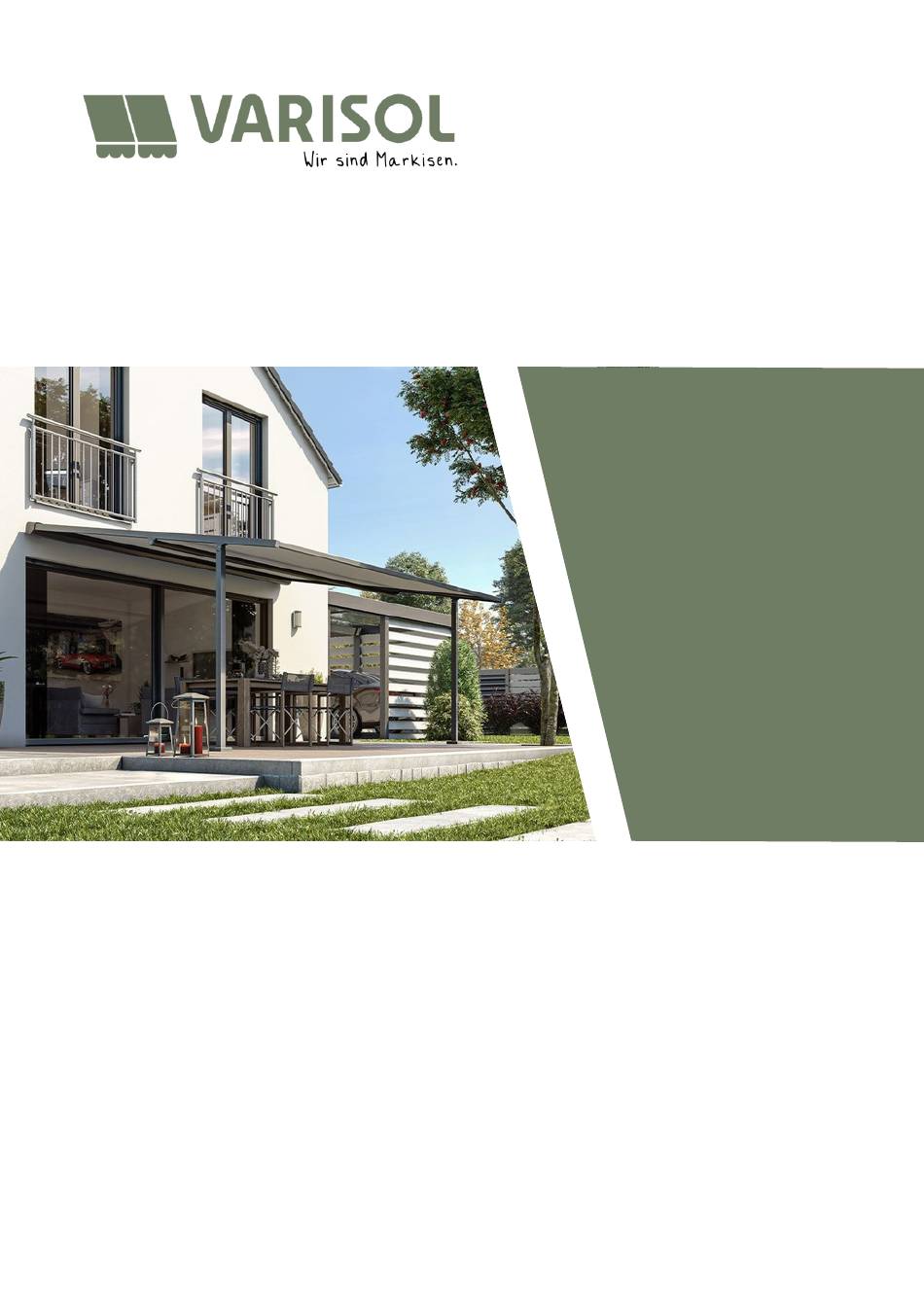

- Seite 1 MONTAGEANLEITUNG Kleine Pergolamarkise: P350 ohne Zip Einteilig...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Wandkonsole...
- Seite 6 MONTAGE LAGE DER MARKISE BESTIMMEN Legen Sie die Montagehöhe (1) des Markisenkastens (2) fest. 90° Benutzen Sie eine Schlauch - oder Laserwaage um die Höhe der Markise anzuzeichnen ! Messen Sie die gesamte Markisenbreite nach. Beachten Sie, dass das Montagemaß Schiene der Mitte der Fundamente entspricht ! Zeichnen Sie die gesamte Markisenbreite an die Wand (3) an.
- Seite 7 MONTAGE MONTAGE DER WANDKONSOLEN Zeichnen Sie die Bohrlöcher (1) an die Wand an. Bohren Sie die Löcher für die Wandkonsolen (2). Benutzen Sie eine Schlauch - oder Laserwaage um die Wandkonsolen auszurichten ! Schrauben Sie die Wandkonsolen (2) an die Wand.
- Seite 8 MONTAGE MONTAGE DES MARKISENKASTENS Stellen Sie zwei Leitern unter die Montagekonsolen (1). Legen Sie den Markisenkasten (2) oben auf die Leitern. Führen Sie die Gelenke (3) am Markisenkasten (2) an die Montagekonsolen (1). Fügen Sie die Bolzen (4) durch das Gelenk (3) und die Montagekonsole (1).
- Seite 9 MONTAGE VORBEREITUNG DER FÜHRUNGSSCHIENEN Schrauben Sie die Köpfe (1) der Schienenstützen (2) ab. Führen Sie die Köpfe (1) inkl. Gewindeplatte (3) in die untere Nut der Führungsschiene (4). Bei optionalen Leit (6) - und Windschutzrohren (7) wiederholen Sie die Schritte 2 - 4 ! Platzieren Sie die Köpfe (1) inkl.
- Seite 10 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN Schwenken Sie den MK (1) hoch. Heben Sie die FS (2) an. Schieben Sie die FS (2) in die Schlitten (3) und Anschlusszapfen (4) des MK (1). FS = Führungsschiene / MK = Markisenkasten Verschrauben Sie die FS (2) mit den Anschlusszapfen (4). Legen Sie als Schutz eine Decke auf die Leitern ! Heben Sie beide FS (2) auf zwei Leitern (5).
- Seite 11 MONTAGE AUFSTELLEN DER SCHIENENSTÜTZEN Stellen Sie die Schienenstützen (1) auf. Bringen Sie die Mittelachse der Schienenstütze (1) auf das Montagemaß. Heben Sie die Führungsschienen (2) an und nehmen Sie die Leitern (3) heraus. Lassen Sie die Führungsschienen (2) herunter. Verschrauben Sie die Kopfteile (4) auf die Schienenstützen (1).
- Seite 12 MONTAGE MONTAGE DER QUERSTREBEN Stellen Sie Leitern (1) unter die Schienenstützen (2). Drehen Sie die Schrauben (3) heraus. Heben Sie die Querstrebe (4) an und steigen Sie auf die Leitern (1). Verschrauben Sie die Querstrebe (4) mit den Schrauben (3) an den Schienenkopf (5).
- Seite 13 MONTAGE AUSRICHTUNG DER MARKISE Richten Sie die Führungsschienen (1) rechtwinklig zum Markisenkasten (2) aus. Achten Sie darauf, dass alle A - Maße gleich sind. Achten Sie darauf, dass alle B - Maße gleich sind. Achten Sie darauf, dass die Führungsschienen (1) gerade sind und parallel zueinander stehen.
- Seite 14 MONTAGE MONTAGE DER STÜTZEN Richten Sie die Schienenstützen (1) mit der Wasserwage (2) aus. Ziehen Sie die Köpfe (3) der Stützen fest. Verbohren und verschrauben Sie die Bodenplatten (4). Richten Sie die Schienenstützen (1) mit den unteren Muttern (5) in der Höhe aus. Überprüfen Sie mit einer Schlauch - oder Laserwaage an den Führungsschienen ! Füllen Sie entstandene Hohlräume unter den...
- Seite 15 MONTAGE MONTAGEVORSCHLÄGE FÜR BODENPLATTEN Informationen zur Montage mit absenkbaren Stützen : Montage unter Pflaster Stützenmaß : 86 x 86 mm Bodenplatten : 200 x 200 mm Abstand zw. Befestigungsmittel : 160 x160 mm Montage unter Rasenfläche Montage auf Betonplatte...
- Seite 16 MONTAGE MONTAGE DER ZUGBÄNDER Lösen Sie die Schrauben (1) vom Dach (2). Heben Sie das Dach (2) an und nehmen Sie die ZB (3). Lösen Sie die Kappe (4) der Umlenkköpfe. ZB = Zugbänder Führen Sie die ZB (3) über die Umlenkrolle (5). Legen Sie die ZB (3) in den unteren Schlitz (6) der FS (7).
- Seite 17 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Vorspannung überprüfen : Schnittmaße der Profile messen :...
- Seite 18 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE UNKONTROLLIERTE BEDIENUNG Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
- Seite 19 97.23.300 V9...
