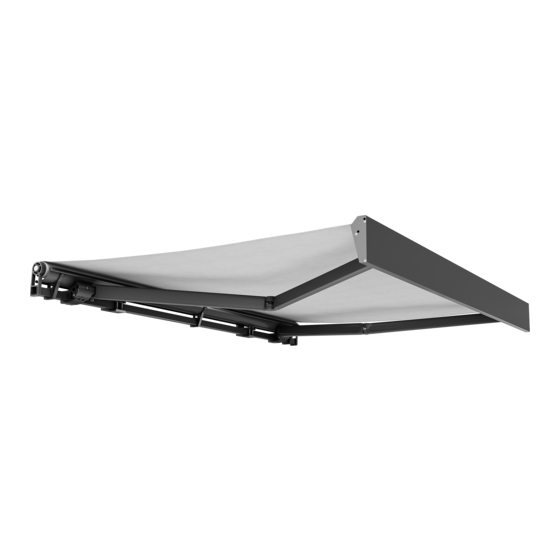

Varisol G350 Montage- Und Elektroinstallationsanweisung
  1. Anleitungen
  2. Marken
  3. Varisol Anleitungen
  4. Markisen
  5. G350
  6. Montage- und elektroinstallationsanweisung

Varisol G350 Montage- Und Elektroinstallationsanweisung

Einteilig
Vorschau ausblenden Andere Handbücher für G350:
1
2
3
4
5
6
7
8
9
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

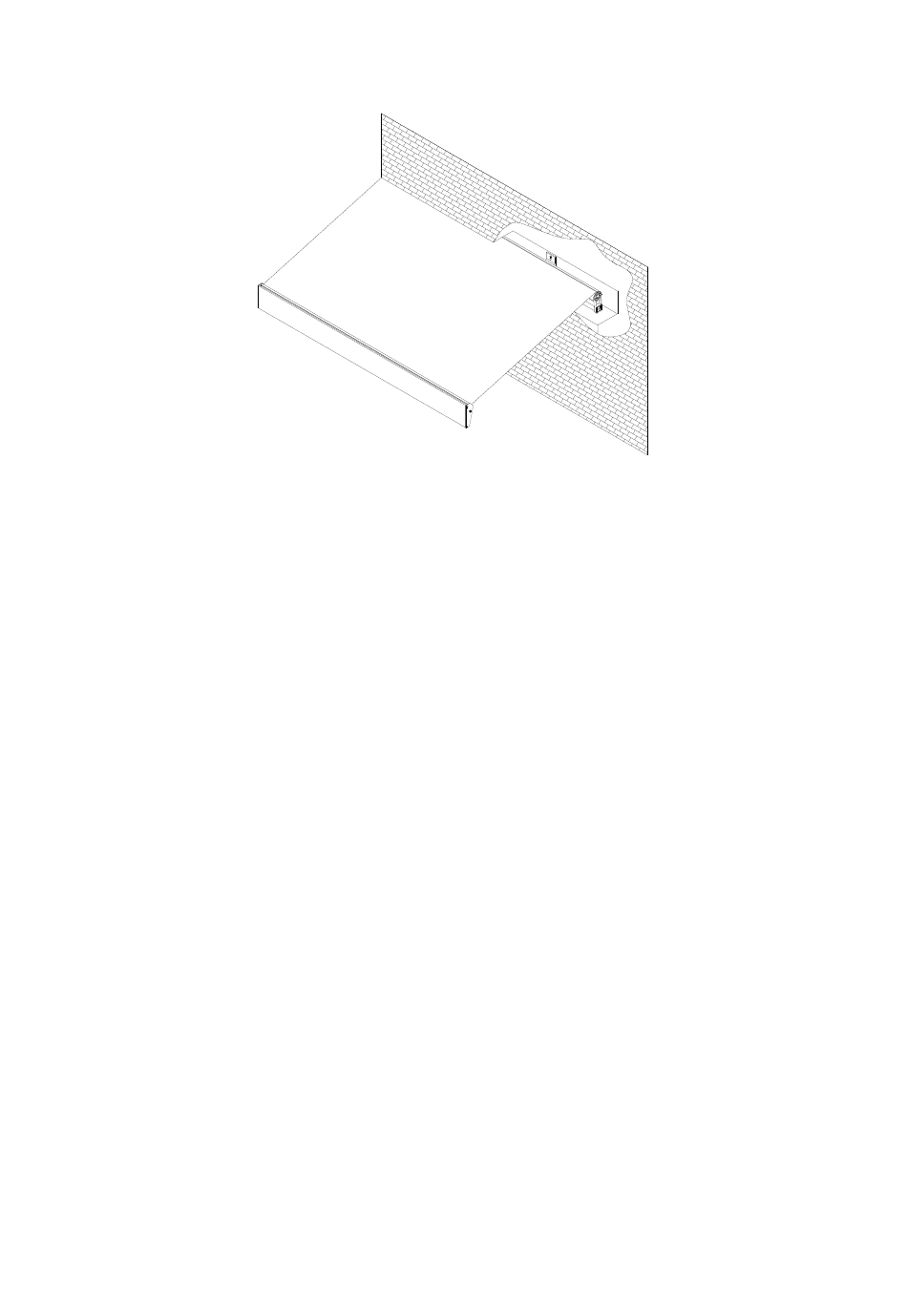

Varisol - G350 einteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Einhängen der Markise ............................................................................................................................................... 5
15. Unkontrollierte Bedienung .......................................................................................................................................... 5
16. Erstes Ausfahren der Markise ..................................................................................................................................... 5
17. Quetsch- und Scherbereiche ...................................................................................................................................... 5
18. Einstellung des Ausfallwinkels .................................................................................................................................... 6
19. Prüfung der Motorabschaltung (nicht bei Funkmotoren) ............................................................................................ 6
20. Übergabe .................................................................................................................................................................... 6
21. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................... 6
22. Ansteuerrichtlinien für Rohrmotore ............................................................................................................................. 7
23. Anschlussfehler ........................................................................................................................................................... 7
24. Was ist, wenn... .......................................................................................................................................................... 8
97.06.010 V1
Seite 1 von 9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol G350

Inhaltszusammenfassung für Varisol G350

  • Seite 1: Inhaltsverzeichnis

    Varisol – G350 einteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: 11. Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die vorhandene Nische groß genug ist • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund tatsächlich vor-...

  • Seite 5: 14. Einhängen Der Markise

    14. Einhängen der Markise • Stecken Sie die Klemmriegel und die Klemmschrauben in die Hosentasche. • Stellen Sie zwei gleich hohe Leitern standsicher unter die äußeren Montagekonsolen. Legen Sie die Markise oben auf die Leitern. Vergewissern Sie sich dabei, dass die Markise sicher liegt und nicht herunterfallen kann.

  • Seite 6: 18. Einstellung Des Ausfallwinkels

    18. Einstellung des Ausfallwinkels • Der Ausfallwinkel der Markise ist ab Werk auf ein Gefälle von ca. 600 mm eingestellt. Der maximal mögliche Neigungswinkel beträgt 45 Grad. Wollen Sie die Neigung verändern, so fahren Sie die Markise ganz aus. • Ihr Kollege hebt die Fallstange mittig leicht an.

  • Seite 7: 22. Ansteuerrichtlinien Für Rohrmotore

    22. Ansteuerrichtlinien für Rohrmotore ACHTUNG: Einsteckmotoren entsprechen in mancher Hinsicht NICHT anderen haushaltsüblichen, elektrischen Verbrauchern! Beachten bitte unbedingt nachfolgenden Ansteuerrichtlinien. a) Motore niemals parallel ansteuern. b) Motore niemals gleichzeitig mit AUF- und AB- Signal ansteuern. c) Umschaltpausen zwischen AUF und AB Befehl von ca. 0,5 Sekunden einhalten. 23.

  • Seite 8: 24. Was Ist, Wenn

    24. Was ist, wenn... … beim Einfahren der eine Gelenkarm gegen die Fallstange und der andere Gelenkarm gegen die Tuchwelle schlägt? In den meisten Fällen hat sich das Tuch in der Fallstange durch den Transport seitlich etwas verschoben. Lösung: Fahren Sie die Markise bis auf ca. 300 mm zu. Lösen Sie mit einem Innensechskantschlüssel die kleinen Gewinde- stifte der Tuchbefestigungsbolzen rechts und links in der Fallstange.
  • Seite 9 Markise). … die Fallstange zu hoch oder zu tief an die Nische schlägt? In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrichtung. Prüfen Sie zudem, ob die Konsolen genau an den Montagepunktaufklebern montiert sind.
