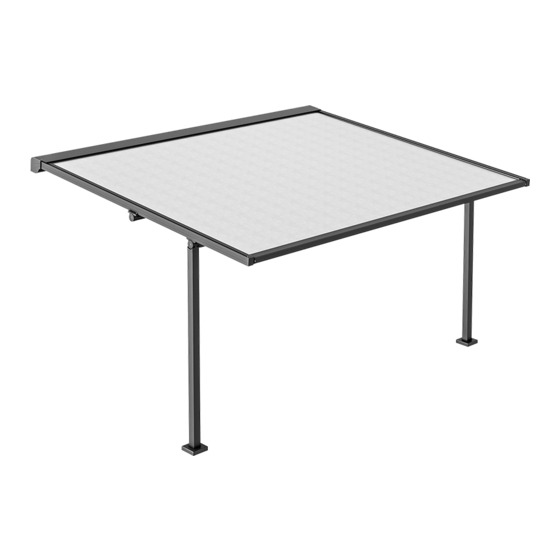

VARISOL - P350 mehrteilig mit Zip
Montage- und Elektroinstallationsanweisung
1. Sicherheitshinweise...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ........................................................................................................... 2
4. Qualifikation ................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen .............................................................................................................................................................. 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ..................................................................................................................................................... 3
11. Lage der Markise bestimmen ..................................................................................................................................... 4
12. Montage der Wandkonsolen ...................................................................................................................................... 5
13. Montage des Markisenkastens ................................................................................................................................... 5
14. Vorbereitung der Führungsschienen .......................................................................................................................... 5
15. Montage der Führungsschienen ................................................................................................................................. 6
16. Aufstellen der Schienenstützen .................................................................................................................................. 6
17. Montage der Querstrebe ............................................................................................................................................ 7
18. Ausrichten der Markise ............................................................................................................................................... 7
19. Montage der Stützen .................................................................................................................................................. 8
19.1 Große Stütze verstellbar .......................................................................................................................................... 8
20. Montage der Zwischenstützen (Optional) ................................................................................................................. 9
21. Montagevorschläge für Bodenplatten ........................................................................................................................ 9
22. Montage der Leit- und Windschutzrohre (Optional) ................................................................................................ 10
23. Montage der Zugbänder ........................................................................................................................................... 10
24. Unkontrollierte Bedienung ....................................................................................................................................... 11
25. Endlageneinstellung des Motors .............................................................................................................................. 11
26. Quetsch- und Scherbereiche .................................................................................................................................... 11
27. Überprüfung ............................................................................................................................................................. 11
28. Wasserablauflöcher .................................................................................................................................................. 12
29. Übergabe .................................................................................................................................................................. 12
30. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 12
31. Ansteuerrichtlinien für Rohrmotore ......................................................................................................................... 13
32. Anschlussfehler ......................................................................................................................................................... 13
97.23.360 V4
V5
Seite 1 von 13
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Varisol P350
Inhaltszusammenfassung für Varisol P350
-
Seite 1: Inhaltsverzeichnis
VARISOL – P350 mehrteilig mit Zip Montage- und Elektroinstallationsanweisung 1. Sicherheitshinweise..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation ................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7. -
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind. -
Seite 3: Transport
5. Transport ▪ Die zulässigen Achslasten nicht überschreiten ▪ Das zulässige Gesamtgewicht für das Transportmittel nicht überschreiten ▪ Die Zuladung kann das Fahrverhalten des Fahrzeugs verändern ▪ Das Transportgut ist sachgerecht und sicher zu befestigen ▪ Die Verpackung der Markise vor Nässe schützen ▪... -
Seite 4: Lage Der Markise Bestimmen
11. Lage der Markise bestimmen ▪ Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke ▪ Packen Sie die Markisenanlage aus ▪ Überprüfen Sie den Baugrund und wählen Sie geeignete Befestigungsmittel (siehe Punkt 10) ▪ Zeichnen Sie die Montagehöhe H1 auf den Baugrund an (Dieses entnehmen Sie bitte der mitgelieferten Zeichnung) Benutzen Sie eine Schlauch- oder Laserwaage um die genaue Höhe der einzelnen Montageplatten auf dem Baugrund anzuzeichnen. -
Seite 5: Montage Der Wandkonsolen
12. Montage der Wandkonsolen ▪ Montieren Sie unter Berücksichtigung der für die korrekten Befestigungsmittel vorgegebenen Verarbeitungsvor-schriften die Wandkonsolen auf dem Bauuntergrund ▪ Richten Sie die Wandteile (1) mit der Richtschnur und der Wasserwaage aus. !!! Unbedingt auf gleiche Höhe der Konsolen insgesamt, sowie auf senkrechte Ausrichtung der einzelnen Konsolen achten !! 13. -
Seite 6: Montage Der Führungsschienen
15. Montage der Führungsschienen ▪ Legen Sie die Führungsschienen (1) in Ausfahrrichtung auf den Boden (Um eine Beschädigung der Schienen zu vermeiden, sollten Sie Pappe o. ä. unterlegen) ▪ Schwenken Sie den Markisenkasten etwas hoch ▪ Heben Sie die Fallstange etwas an und fädeln Sie den Reißverschluss (7) in die Innenführungsleisten (6) ein ▪... -
Seite 7: Montage Der Querstrebe
17. Montage der Querstrebe ▪ Stellen Sie je eine Leiter, wenn erforderlich, vor die Schienenstützen (1) ▪ Steigen Sie auf die Leitern und drehen Sie die Schrauben (4) mit einem 8 mm Innensechskantschlüssel heraus ▪ Heben Sie mit Ihrem Kollegen die Querstrebe (2) gleichmäßig an und steigen Sie auf die Leitern ▪... -
Seite 8: Montage Der Stützen
19. Montage der Stützen • Richten Sie die Schienenstützen mit der Wasserwaage aus (siehe Abb. Rechts) ▪ Ziehen Sie die Köpfe (1) der Stützen mit einem 6mm Innensechskantschlüssel von unten fest (siehe Punkt 14) ▪ Verbohren und verschrauben Sie die Bodenplatten ▪... -
Seite 9: Montage Der Zwischenstützen (Optional)
Zwischenstützen (1) montiert. ▪ Montieren Sie die Zwischenstützen wie die unter Punkt 19 beschriebene Montage der Schienenstützen (2) 21. Montagevorschläge für Bodenplatten 1. P350 Montage unter Pflaster 2. P350 Montage unter Rasenfläche 3. P350 Montage unter Betonplatte Achtung: ▪ Bei Option absenkbarer Stütze beträgt das Stützenmaß 86x86mm ▪... -
Seite 10: Montage Der Leit- Und Windschutzrohre (Optional)
22. Montage der Leit- und Windschutzrohre (Optional) ▪ Je nach Breite, Ausfall und Neigung der Markise werden noch Leitrohre (1) und Windschutzrohre (2) montiert ▪ Stecken Sie die Leit- (1) bzw. Windschutzrohre (2) auf die Kopfteile und schrauben Sie diese an die Schiene (3) 23. -
Seite 11: Unkontrollierte Bedienung
24. Unkontrollierte Bedienung ▪ Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! ▪ Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. -
Seite 12: Wasserablauflöcher
Der Motor ist mit einem Überhitzungsschutz ausgestattet. Sie können die Markise nur 2 - 3-mal ein- und ausfahren. Dann schaltet der Motor selbstständig ab. Nach ca. 30 Minuten ist er wieder abgekühlt und einsatzbereit. Ist alles eingestellt, kann das Markisendach und die Abdeckungen der Umlenkköpfe wieder angeschraubt werden. 28. -
Seite 13: Ansteuerrichtlinien Für Rohrmotore
31. Ansteuerrichtlinien für Rohrmotore ACHTUNG: Einsteckmotoren entsprechen in mancher Hinsicht NICHT anderen haushaltsüblichen, elektrischen Verbrauchern! Beachten Sie bitte unbedingt die nachfolgenden Ansteuerrichtlinien. a) Motore niemals parallel ansteuern b) Motore niemals gleichzeitig mit AUF- und AB- Signal ansteuern c) Umschaltpausen zwischen AUF und AB Befehl von ca. 0,5 Sekunden einhalten 32.
