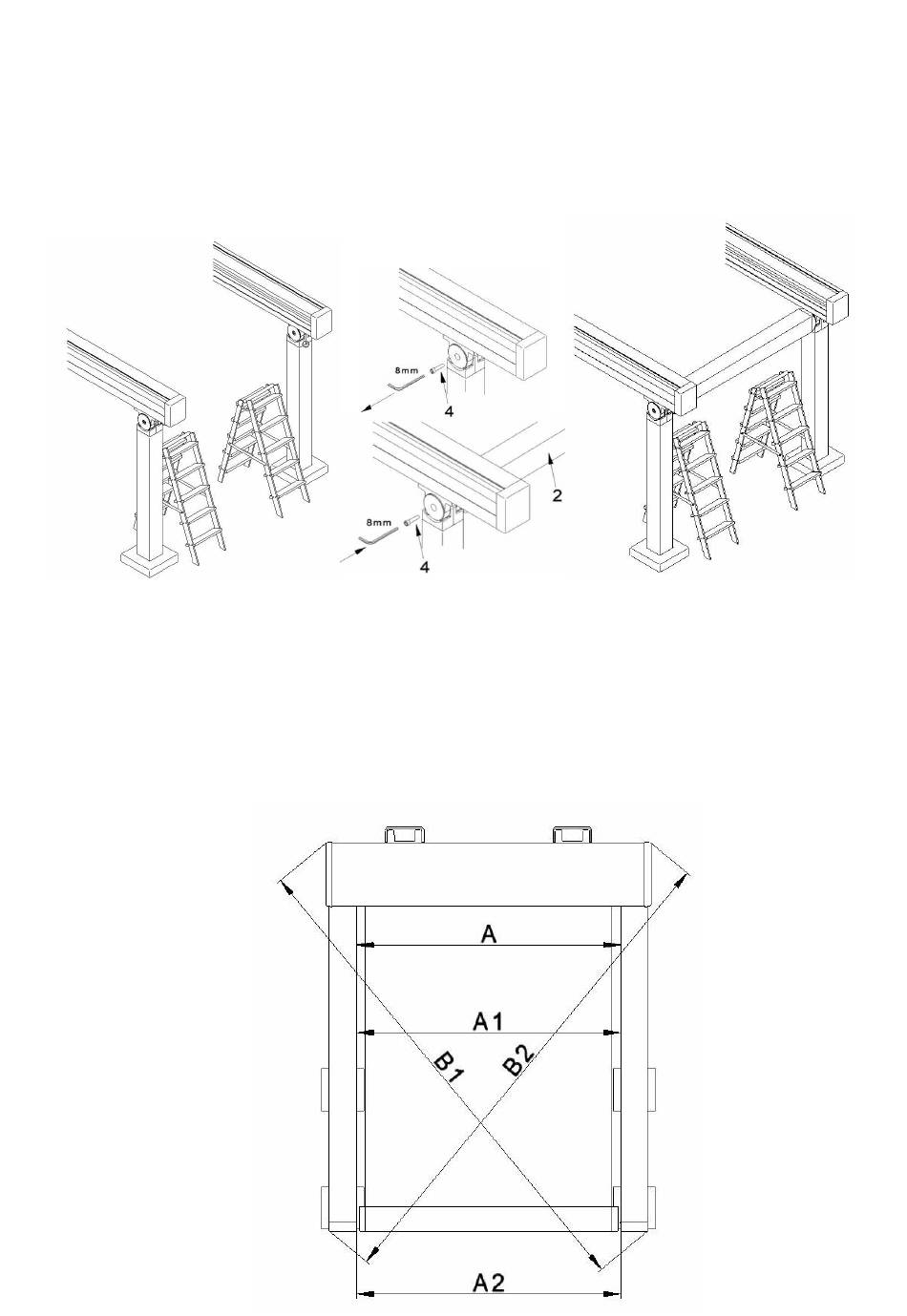

17. Montage der Querstrebe

•
Stellen Sie je eine Leiter, wenn erforderlich, vor die Schienenstützen
(1).
•
Steigen Sie auf die Leitern und drehen Sie die Schrauben (4) mit
einem 8 mm Innensechskantschlüssel heraus.
•
Heben Sie mit Ihrem Kollegen die Querstrebe (2) gleichmäßig an und
steigen Sie auf die Leitern.
•
Verschrauben Sie die Querstrebe (2) mit den zuvor herausgedrehten
Schrauben oben an den Schienenkopf (3).

18. Ausrichten der Markise

Richten Sie die Führungsschienen unbedingt rechtwinklig zum Markisenkasten aus. Hierzu überprüfen
Sie folgende Maße:
•
alle A - Maße müssen gleich sein
•
beide B - Maße (Diagonalen) müssen gleich sein
•
achten Sie darauf, dass die Führungsschienen gerade
sind , und parallel zueinander verlaufen
97.27.010 V3 Seite 7 von 13
