Zulaufwasser am Installationsort: Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Condair Group AG. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz.
Sie sämtliche Angaben und Sicher heitshinweise in dieser Doku- mentation und in den Anleitungen zu den im Befeuchtungssystem verbauten Komponenten. Wenn Sie nach dem Lesen dieser Anleitung Fragen haben, nehmen Sie bitte mit Ihrem lokalen Condair Partner Kontakt auf. Man wird Ihnen gerne weiterhelfen.

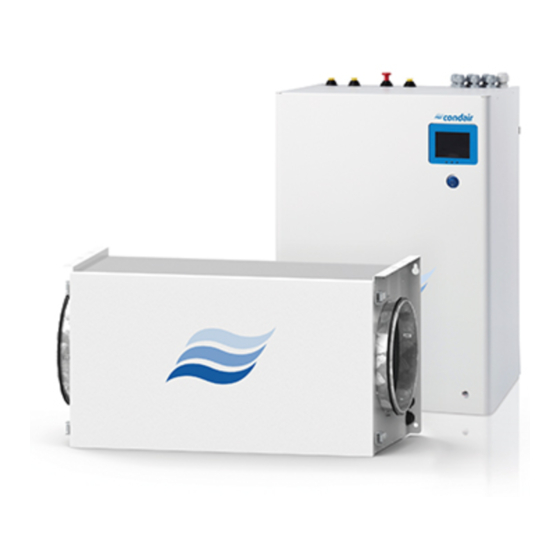

Die Betriebsanleitung ist an einem siche ren Ort aufzubewahren, wo sie jederzeit zur Hand ist. Falls der HumiLife KWL Luftbefeuchter den Besitzer wechselt, ist die Betriebsanleitung dem neuen Betreiber zu übergeben. Bei Verlust der Betriebsanleitung wenden Sie sich bitte an Ihren Condair Partner. Sprachversionen Diese Betriebsanleitung ist in verschiedenen Sprachen erhältlich. Nehmen Sie diesbezüglich bitte mit Ihrem Condair Partner Kon takt auf.
Der HumiLife KWL Luftbefeuchter ist ausschliesslich zur Kanalluftbefeuchtung zusammen mit einer kontrollierten Wohnungslüftung (KWL) innerhalb der spezifizierten Betriebs bedingungen bestimmt. Jeder andere Einsatz ohne schriftliche Genehmigung von Condair gilt als nicht bestimmungs- gemäss und kann dazu führen, dass der HumiLife KWL Luftbefeuchter gefahrbringend wird. Bei nicht bestimmungsgemässer Verwendung erlischt jeglicher Garantieanspruch.
Gerät, welche die Sicherheit beeinträchtigen, umgehend der verantwortlichen Stelle des Betreibers zu melden. Unzulässige Gerätemodifikationen Ohne schriftliche Genehmigung von Condair dürfen am HumiLife KWL Luftbefeuchter keine An- oder Umbauten vorgenommen werden. Für den Austausch defekter Gerätekomponenten ausschliesslich Original Zubehör- und Ersatz teile von Ihrem Condair Partner verwenden.
Kennzeichnung des Produktes Die Kennzeichnung des Produktes findet sich auf dem Typenschild: Produktionsdatum Typenbezeichnung Serienummer (7-stellig) Monat/Jahr Condair Group AG, Talstrasse 35-37, 8808 Pfäffikon SZ, Schweiz Anschlussspannung Typ: Condair HumiLife EL 1 L Serial-Nr: XXXXXXX 06.17 Spannung: 230V/1~/ 50-60Hz El. Leistung: 800.0 VA 3.4 A...
3.10 Funktionsbeschreibung Der HumiLife KWL Luftbefeuchter basiert auf dem Prinzip des Wasserdampfdruck-Unterschieds zwischen der trockenen Luft im Kanal und dem Wasser im Befeuchter. Dabei diffundiert reiner Wasserdampf durch die halbdurchlässige Membran der Befeuchtereinheit und befeuchtet die Kanalluft. Wasserzufuhr Das Frischwasser wird gebäudeseitig über einen Absperrhahn und abhängig von der Wasserhärte über die optionale Wasseraufbereitung zur Hydraulikeinheit geführt.
Feuchteregelung Der Feuchtebedarf wird anhand der vom Benutzer eingestellten Sollfeuchte und eines im Abluftkanal eingebauten kombinierten Feuchte- und Temperatursensors ermittelt. Auf der Basis des ermittelten Feuchtebedarfs wird die Wassertemperatur und die Wasserdurchflussmenge durch den Befeuchter entsprechend geregelt. Abschlämmung Da die Befeuchtereinheit des HumiLife KWL Luftbefeuchter nur Wassermoleküle an die Kanalluft abgibt, erhöht sich (speziell beim Betrieb mit nicht aufbereitetem Trinkwasser) die Mineralisierung im Wasser des internen Wasserkreislaufs.
HumiLife KWL Luftbefeuchters ver traut sind und diese Betriebsanleitung gelesen haben. Erste Inbetriebnahme Die erste Inbetriebnahme ist in jedem Fall durch einen Servicetechniker Ihres Condair Partners oder einen geschulten und für diese Arbeit autorisierten Servicetechniker des Kunden vorzunehmen. Eine detaillierte Beschreibung der Arbeiten findet sich in der Installations- und Inbetriebnahmeanleitung zum HumiLife KWL Luftbefeuchter.
Anzeige- und Bedienelemente 4.2.1 Anzeige- und Bedienelemente an der Hydraulikeinheit Netzkabel Anzeige- und Bedieneinheit (Touchscreen) Status LED – leuchtet grün: HumiLife KWL Luftbefeuchter befeuchtet – blinkt grün: HumiLife KWL Luftbefeuchter im Bereit- schaftsbetrieb – leuchtet gelb: Warnung liegt an oder Wartung fällig –...
Der Maximalhygrostat ist auf einen Sollwert von 80% rF eingestellt. Im Normalfall reicht dieser Sollwert aus, um das Lüftungssystem zuverlässig vor Überfeuchtung zu schützen. Sollte auf Weisung des Condair Partners der Sollwert verändert werden müssen, können Sie den Soll- wert mit den Pfeiltasten am rechten Rand des Displays verändern.
Nachfolgend ist das Vorgehen für die Inbetriebnahme nach einem Betriebsunterbruch (z.B. nach der Wartung des HumiLife KWL Luftbefeuchters) beschrieben. Es wird vorausgesetzt, dass die erste Inbe- triebnahme durch den Servicetechniker Ihres Condair Partners oder durch autorisiertes und geschultes Fachpersonal ordnungsgemäss durchgeführt und der HumiLife KWL Luftbefeuchter korrekt konfiguriert wurde.
HumiLife KWL Luftbefeuchter wie in Kapitel 4.5 beschrieben, ausser Betrieb zu nehmen. Falls eine Störung angezeigt wird, notieren Sie sich vor dem Ausschalten der Hydraulikeinheit den Störungscode. Nehmen Sie anschliessend mit Ihrem Condair Partner Kontakt auf. Betrieb...
4.4.2 Betriebsmodi Der HumiLife KWL Luftbefeuchter kann in zwei Betriebsmodi betrieben werden. Der Betriebsmodus muss über die Steuersoftware am Touchscreen entsprechend eingestellt werden (siehe Kapitel 5.1.2): – "Befeuchten": Befeuchtungsbedarf vorhanden (typischerweise in der Wintersaison) – "Standby": Kein Befeuchtungsbedarf vorhanden (Rest des Jahres) Wird der HumiLife KWL Luftbefeuchter ausgeschaltet (z.B.
Befeuchtereinheit integrierte Leckagesensor an; der Betrieb des HumiLife KWL Luftbefeuchters wird gestoppt und das interne Wassersystem über das Ablassventil entleert. Eine entsprechende Feh- lermeldung erscheint in der Anzeige und die rote LED leuchtet. In diesem Fall ist zwingend der Condair Service zu benachrichtigen.
Ausserbetriebnahme Um den HumiLife KWL Luftbefeuchter für Wartungsarbeiten ausser Betrieb zu nehmen, gehen Sie wie folgt vor: 1. Absperrventil in der Wasserzuleitung schliessen. 2. Den HumiLife KWL Luftbefeuchter über Geräteschalter an der Hydraulikeinheit ausschalten. 3. Den HumiLife KWL Luftbefeuchter vom Stromnetz trennen: Das Netzanschlusskabel aus der Netzsteckdose ziehen.
Arbeiten mit der Steuersoftware Homescreen Nach dem Einschalten befindet sich der HumiLife KWL Luftbefeuchter im zuletzt angewählten Betriebsmo- dus ("Befeuchten" oder "Standby") und der Homescreen wird angezeigt. Das Aussehen des Homescreens ist abhängig vom aktuellen Betriebszustand und der Konfiguration der Regelung des Systems. Homescreens im Befeuchtungsbetrieb Homescreen bei aktivierter interner Regelung Homescreen bei aktivierter interner Regelung...
5.1.3 Betriebszustandsanzeigen Anzeigeelemente Beschreibung Das System arbeitet ohne Probleme. Drei grüne Tropfen werden oben rechts im Homescreen angezeigt und die LED unterhalb des Displays leuchtet grün. Eine Wartung ist fällig. Das Werkzeugsymbol und drei gelbe Tropfen werden im Homescreen angezeigt und die LED unterhalb des Displays leuchtet gelb.
Geräte- und Systeminformationen abfragen 5.3.1 Aufruf Informationsmenü Drücken Sie im Homescreen auf die Schaltfläche <Menü>. Wählen Sie anschliessend den Menüpunkt "Informationen" an und bestätigen Sie die Auswahl mit der <Häkchen>-Taste. Das Informationsmenü erscheint. HumiLife KWL Menu Info Informationen Geräteinfo Benutzerparam. Gerätestatus Serviceparameter W.
Durchführung der grossen Wartung des HumiLife Luftbefeuchters. – Gr. Wartung in: Verbleibende Betriebszeit in Stunden bis die grosse Wartung durch den Condair Servicetech- niker ausgeführt werden muss. – Gerätetyp: Eingesetzter Gerätetyp ("EL1", "EL2", "HW", "FB", "FB + 1HE" oder "WW").
5.3.4 Wasseraufbereitung (optional) Hinweis: Dieses Menü erscheint nur, wenn eine Wasseraufbereitung (WAB) installiert wurde. – W. Aufbereitung: Anzeige, ob eine Wasseraufbereitung W. Aufbereitung verwendet wird ("Ein") oder nicht ("Aus"). Die nachfolgenden Parameter erscheinen nur, wenn eine W. Aufbereitung Wasseraufbereitung (WAB) verwendet wird: WAB Kartusche –...
5.4.2 Befeuchterstufe bzw. Feuchtesollwert festlegen Wählen Sie im Benutzermenü den Menüpunkt "Befeuchter Stufe" an. – Tief: Mit dieser Einstellung legen Sie den Sollfeuchte- Befeuchter Stufe wert in %rF für die Befeuchterstufe "Tief" fest. Werkseinstellung: 40 %rF Tief 36%rH Auswahl: 20 ... 80 %rF Mittel 45%rH Mittel: Mit dieser Einstellung legen Sie den Sollfeuch-...
5.4.3 Regelungsart und Betriebsmodus festlegen Wählen Sie im Benutzermenü den Menüpunkt "Betrieb" an. – Regelungsart: Mit dieser Einstellung legen Sie die Betrieb Regelungsart des HumiLife KWL Luftbefeuchters fest. Wählen Sie: Regelungsart Int.Regler – "Int.Regler" (Werkseinstellung): wenn ein Feuchte- Betriebsmodus Befeuchten sensor im Abluftkanal montiert und am Klemmen- block "X12"...
5.4.5 Untermenü "Wartung" Wählen Sie im Benutzermenü den Menüpunkt "Wartung" an. – WAB rücksetzen: Mit dieser Funktion setzen Sie die Wartung WAB-Wartunsganzeige bzw. den WAB-Wartungszähler nach erfolgtem Austausch der Kartusche zurück. WAB rücksetzen – Entkalken: Mit dieser Funktion starten Sie die Entkal- Entkalken kungsprozedur des HumiLife KWL Luftbefeuchters.
Disp. Helligkeit: Mit dieser Einstellung legen Sie die Helligkeit des Displays fest. Werkseinstellung: 75 % Auswahl: 10 ... 100 % – Kalibration: Mit dieser Funktion starten Sie die Kali- brierung des Displays. Diese Funktion sollte nur nach Anweisung von Condair ausgeführt werden. Arbeiten mit der Steuersoftware...
Betreiber des HumiLife KWL Luftbefeuchters durchgeführt werden. Die Wartungsarbeiten der grossen Wartung sowie der Austausch von defekten Systemkom- ponenten dürfen nur durch einen Servicetechniker von Condair oder durch einen von Condair autorisierten und geschulten Fachspezialisten ausgeführt werden.
Entkalkung des internen Wassersystems (siehe Kapitel 6.4.3) Ausführung durch Condair-Servicetechniker W29 Grosse Wartung Die "Grosse Wartung" darf nur durch einen Con- dair-Servicetechniker oder einen von Condair autorisierten und geschulten Fachspezialisten ausgeführt werden. Nehmen Sie bitte mit Ihrem Condair Partner Kontakt auf. Wartung...
Wartungsarbeiten 6.4.1 Austausch der Kartusche der optionalen Wasseraufbereitung Für den Austausch der Kartusche der Wasseraufbereitung gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass der weisse Schlauch am Bypass-Anschluss am WAB-Kopf angebracht ist. 2. Stellen Sie einen Behälter mit mindestens 10 l Fassungsvermögen bereit. 3.
Seite 43
7. Entfernen Sie den grauen Deckel an der neuen Kartusche. 8. Drücken Sie die neue Kartusche mit einer leichten Drehbewegung in den WAB-Kopf, bis Sie in den Bajonett-Verschluss eingreift. 9. Drehen Sie die Kartusche mit leichtem Druck gegen oben in Pfeilrichtung wie in gezeigt, Abb.
Seite 44
11. Öffnen Sie vorsichtig (langsam) das Absperrventil in der Frischwasserzulaufleitung zur Hydraulik- einheit und lassen Sie ca. 5 l Wasser in den Behälter fliessen. Hinweis: Dieser Schritt ist wichtig, da bei diesem Spülvorgang die Kartusche mit Wasser gefüllt wird und lose Partikel vom Herstellungsprozess ausgespült werden. Ohne diese Spülung könnten diese losen Partikel in die Befeuchtereinheit gelangen und dessen Lebenszeit verkürzen.
Desinfektion (siehe Kapitel 6.4.3) der Aufrechterhaltung des hygienischen Betriebs des Systems. Für die Entkalkung benötigen Sie ein spezielles Entkalkungsmittel, das bei Ihrem Condair Partner er- hältlich ist. Verwenden Sie keine anderen Entkalkungsmittel, diese können die Membran des Befeuch- tereinsatzes beschädigen.
Seite 46
4. Entkalkungsmittel vorbereiten: a. Füllen Sie die transparente Flasche zur Hälfte mit lauwarmem (max. 35°C) Trinkwasser. b. Füllen Sie vorsichtig mit Hilfe des Trichters den gesamten Inhalt der von Condair gelieferten Dose mit dem Entkalkungsgranulat in die mitgelieferte Flasche. c. Verschliessen Sie die Flasche mit dem normalen Flaschendeckel und schütteln Sie diese leicht, bis sich das Granulat vollständig im Wasser aufgelöst hat.
Seite 47
5. Entkalkungsmittel einfüllen: a. Entfernen Sie den weissen Verschluss-Stutzen vom Service-Adapter der Hydraulikeinheit (siehe Abb. 20). Hinweis: Der weisse Verschluss-Stutzen wird nach dem Einfüllen des Entkalkungsmittels wieder angebracht und darf nicht verloren gehen. b. Stecken Sie die Flasche mit dem Schnellverschluss auf den Service-Adapter auf. Dabei ist darauf zu achten, dass die Flasche senkrecht und nicht gekippt oder in einem Winkel in die Kupplung eingeführt wird.
Seite 48
Betriebsmodus "Befeuchten" oder "Standby" wird automatisch wieder aktiviert und der Wartungszähler zurückgesetzt. Entkalkung 7/7 Der Befeuchter wurde er- folgreich entkalkt. Der vorherige System- zustand wurde wieder auf- genommen Wichtig: Falls der Entkalkungsprozess aufgrund einer Störung vorzeitig mit einer entsprechenden Fehlermeldung abgebrochen wird, kontaktieren Sie bitte Ihren Condair Partner. Wartung...
Entkalkung (siehe Kapitel 6.4.2) der Aufrechterhaltung des hygienischen Betriebs des Systems. Für die Desinfektion benötigen Sie das spezielle Desinfektionsmittel, das bei Ihrem Condair Partner erhältlich ist. Verwenden Sie keine anderen Desinfektionsmittel, diese können die Membran des Be- feuchtereinsatzes beschädigen.
Seite 50
Danach bestätigen. 4. Desinfektionsmittel einfüllen: a. Entfernen Sie den Deckel von der Flasche mit Desinfektionsmittel (von Condair geliefert). Füllen Sie mit Hilfe des Trichters das Desinfektionsmittel vorsichtig in die mitgelieferte transparente Flasche. Schrauben Sie den Spezialdeckel mit dem Schnellverschluss auf (siehe Abb.
Seite 51
b. Entfernen Sie den weissen Verschluss-Stutzen vom Service-Adapter der Hydraulikeinheit (siehe Abb. 22). Hinweis: Der weisse Verschluss-Stutzen wird nach dem Einfüllen des Desinfektionsmittels wieder angebracht und darf nicht verloren gehen. c. Stecken Sie die Flasche mit dem Schnellverschluss auf den Service-Adapter auf. Dabei ist darauf zu achten, dass die Flasche senkrecht und nicht gekippt oder in einem Winkel in die Kupplung eingeführt wird.
Betriebsmodus "Befeuchten" oder "Standby" wird automatisch wieder aktiviert und der Wartungszähler zurückgesetzt. Desinfektion 7/7 Der Befeuchter wurde er- folgreich desinfiziert. Der vorherige Betriebs- zustand wurde wieder auf- genommen Wichtig: Falls der Desinfektionsprozess aufgrund einer Störung vorzeitig mit einer entsprechenden Fehlermeldung abgebrochen wird, kontaktieren Sie bitte Ihren Condair Partner. Wartung...
6.4.4 Periodische visuelle Kontrolle der Befeuchtereinsatzes Die periodische visuelle Kontrolle des Befeuchtereinsatzes ist für einen hygienischen Betrieb in bestimm- ten Intervallen durchzuführen. Für die Kontrolle des Befeuchtereinsatzes gehen Sie wie folgt vor: 1. Nehmen Sie den HumiLife KWL Luftbefeuchter, wie in Kapitel 4.5 beschrieben, ausser Betrieb.
Seite 54
Bürste oder ähnlichen Hilfsmitteln die Membran. Abb. 25: Staub abwaschen Sollten sich die Staubspuren bzw. Verunreinigungen nicht entfernen lassen, kontaktieren Sie bitten den Condair Partner. • Nach der Reinigung den Befeuchtereinsatz ca. 30-60min trocknen lassen. Dabei den Be- feuchtereinsatz nicht direktem Sonnenlicht aussetzen und von heissen und kalten Quellen fern halten.
Seite 55
Befeuchtereinsatz durch einen Condair Servicetechniker oder einen von Condair autorisierten und geschulten Fachspezialisten ausgetauscht werden. Nehmen Sie in diesem Fall mit Ihrem Condair Partner Kontakt auf. Fahren Sie mit Schritt 9 weiter, falls der Austausch nicht umgehend erfolgt, nehmen Sie den Befeuchter aber nicht mehr in Betrieb.
Betreiber des HumiLife KWL Luftbefeuchters behoben werden. Störungen, die die elektrische Installation oder Komponenten im Innern der Hydraulikeinheit betreffen, dürfen nur durch einen Condair Servicetechniker oder ausgewiesenes und geschultes Fachpersonal behoben werden. Die Überwachung der Qualifikation ist Sache des Betreibers.
Störungsmeldungen Störungen im Betrieb, welche von der Steuerung detektiert werden, werden durch eine entsprechende Warnmeldung (Betrieb noch möglich) oder Fehlermeldung (Betrieb ist nur noch beschränkt oder nicht mehr möglich) im Homescreen signalisiert. Warnung Kurzzeitige Störungen im Betrieb (z.B. kurzzeitiger Unter- HumiLife KWL bruch der Wasserzufuhr) oder Störungen, die im System keinen Schaden anrichten können, werden durch eine...
Max.Hygro hat angesprochen, die Befeuchtung wur- hygrostats kontrollieren (Einstell- de gestoppt! wert 80%). 3. Falls Maximalhygrostat korrekt eingestellt ist, Condair Partner kontaktieren. 1. Überprüfen, ob der Frischwasserzu- lauf offen ist. 2. Falls Frischwasserzulauf offen ist, Die maximal erforderliche Zeit zum den Zulaufwasserdruck kontrollie- –––...
Seite 59
Wassertemperatur im Befeuchterkreis- ––– Übertemp. 2. Falls die Temperatur im zulässigen lauf ist zu hoch. Bereich ist, Condair Partner kontak- tieren. 1. 10 Minuten warten, ob sich der Fehler selbst zurücksetzt. 2. Falls sich der Fehler nicht automa- Die maximal benötigte Zeit zum Entleeren tisch zurücksetzt, den HumiLife KWL...
Seite 60
E71 ** Lf.Messung getauscht werden muss. Falls ja. Abschlämmung nicht vermindert Kartusche austauschen (siehe Kapitel werden. 6.4.1). 3. Falls nein, Condair Partner kontaktie- ren. Die Leitfähigkeitsplatine ist ausgesteckt, Condair Partner kontaktieren. ––– E72 ** Lf.Messung unterbrochen, defekt oder nicht vorhan- den.
Fehleranzeige zurücksetzen Um die Fehleranzeige (rote LED leuchtet, Homescreen zeigt Fehlerstatus) zurückzusetzen: 1. HumiLife KWL Luftbefeuchter über den Geräteschalter vorne am Gerät ausschalten. 2. 5 Sekunden warten und HumiLife KWL Luftbefeuchter über den Geräteschalter wieder einschalten. Hinweis: Wurde die Ursache der Störung nicht behoben, erscheint die Fehleranzeige nach kurzer Zeit erneut.
Alle übrigen Komponenten des HumiLife KWL Luftbefeuchters sind gemäss den lokalen Vorschrif ten in einer autorisierten Sammelstelle zu entsorgen. Bei allfälligen Fragen wenden Sie sich bitte an die zuständige Behörde oder an Ihren Condair Partner. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt.
Technische Daten Technische Daten Hydraulikeinheit HumiLife KWL Luftbefeuchter Variante EL Variante HW Variante WW Variante FB Masse/Gewicht Abmessungen Hydraulikeinheit HxBxT 495 x 425 x 300 mm Gewicht Hydraulikeinheit ca. 18 kg ca. 21 kg ca. 21 kg ca. 19 kg Hydraulik Spülwassermenge im Standbymodus 2 - 3 l pro Spülung alle 47 Stunden...
Technische Daten Befeuchtereinheit Befeuchtereinheit 1 kg/h 2 kg/h Abmasse/Gewicht Einbaulänge im Lüftungsgerät/Luftkanal 450 mm Breite Lüftungsgerät/Luftkanal 144 mm 244 mm Höhe Lüftungsgerät/Luftkanal 342 mm Gewicht Befeuchtereinheit ca. 10 kg ca. 15 kg Hydraulik Befeuchtungsleistung 1 kg/h 2 kg/h Luft Druckabfall 19 Pa @ 180 m 34 Pa @ 300 m Luftfilterqualität vor Befeuchtereinheit...
