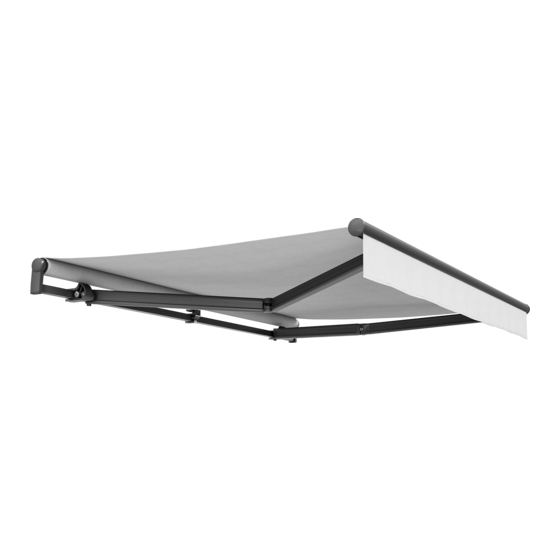

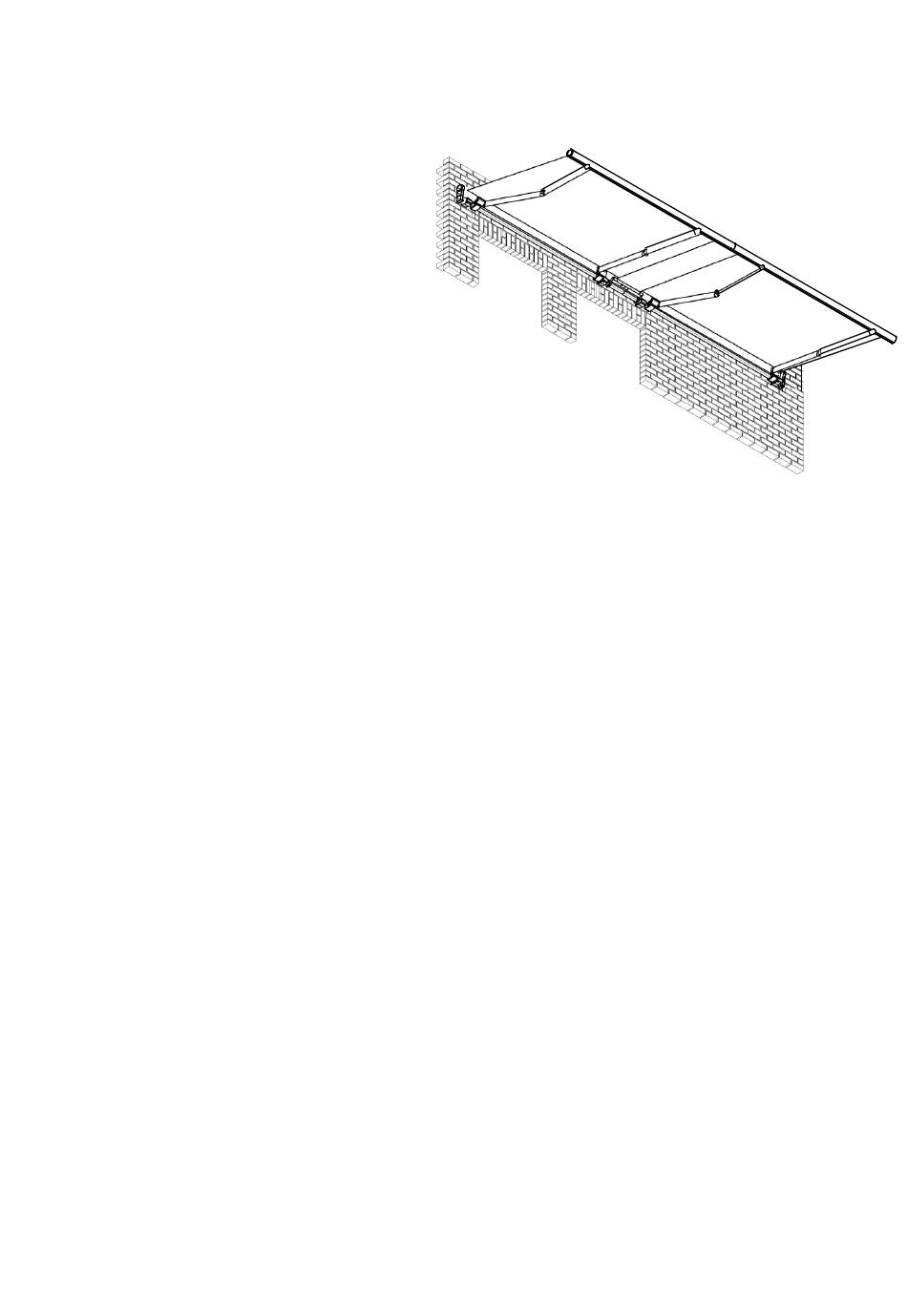

VARISOL - G100 mit Schlitzabdeckung
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Die Dachmontage (optional) ....................................................................................................................................... 6
15. Markisengestelle einhängen ....................................................................................................................................... 6
16. Kuppeln der Markisenteile .......................................................................................................................................... 7
17. Unkontrollierte Bedienung .......................................................................................................................................... 8
18. Quetsch- und Scherbereiche ...................................................................................................................................... 8
19. Motoreinstellung.......................................................................................................................................................... 9
20. Montage der Schlitzabdeckung ................................................................................................................................ 10
21. Der Volant ................................................................................................................................................................. 10
22. Übergabe .................................................................................................................................................................. 10
23. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 11
24. Ansteuerrichtlinien für Rohrmotore ........................................................................................................................... 11
25. Anschlussfehler ......................................................................................................................................................... 11
26. Was ist, wenn... ........................................................................................................................................................ 12
27. Der Vario - Volant ..................................................................................................................................................... 14
97.02.070 V6
Seite 1 von 14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol G100

Inhaltszusammenfassung für Varisol G100

  • Seite 1: Inhaltsverzeichnis

    VARISOL - G100 mit Schlitzabdeckung Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6. Hochziehen mit Seilen ..............................3 7.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.
  • Seite 5 B) Deckenmontage • Markieren Sie die Bohrlöcher der ersten Konsole an der Decke in der vorher unter Punkt 12 markierten Stellen. • Messen Sie den Abstand eines Bohrpunktes zur W and oder zum Deckenende. • Übertragen dieses Maß anderen äußeren festigungspunkt.

  • Seite 6: Die Dachmontage (Optional)

    Schlagen Sie den Scheibendübel (4) mit einem Hammer über das Bohrloch in den Sparren (2). Stecken Sie die Gewindestangen (3) durch die Boh- rungen der Dachsparren (2) und Scheibendübel (4). Schieben Sie den Dachsparrenhalter (1) und die Scheibe (5) auf die Gewindestange (3). Drehen Sie dann die 6.

  • Seite 7: Kuppeln Der Markisenteile

    • Heben Sie mit Ihrem Kollegen das Markisengestell gleichmäßig an und steigen Sie auf die Leitern. Schieben Sie das Tragrohr der Markise in die Montagekonsolen. Halten Sie die Markise weiterhin fest. Schieben Sie die Klemmriegel seitlich in die vorgesehenen Nuten der Montagekonsolen und schrauben Sie die Klemmschrauben locker ein.

  • Seite 8: Unkontrollierte Bedienung

    • Stellen Sie nun beide Fallstangen auf die gewünschte Neigung ein. Lockern Sie die Schrauben (1) der Armlager mit einem 8 mm In- nensechskantschlüssel. Verdrehen Sie die Einstellschraube (2) mit einem 8 mm Innensechskantschlüssel an den Armlagern so lange, bis dass die gewünschte Neigung erreicht ist.

  • Seite 9: Motoreinstellung

    19. Motoreinstellung Bei Funkmotore: Siehe Anleitung des Motorenherstellers! • Fahren Sie die Markise soweit ein, dass das Tuch sich spannt und die Gelenkarmen leicht eingeknickt sind. • Drücken Sie den weißen Einstellknopf (Motor rechts = 1) bzw. den gelben Einstellknopf (Motor links = 2) wieder heraus. Damit ist die untere Motoreinstellung abgeschlossen.

  • Seite 10: Montage Der Schlitzabdeckung

    20. Montage der Schlitzabdeckung • Lockern Sie die beiden Rollowellenhalter (1) mit einem 4mm Innensechskantschlüssel. • Nehmen Sie die Rollowelle (2) und ziehen Sie den Schutzfilm des Klebestreifens ab (3). Kleben Sie das Schlitztuch mit dem Saumlosen Ende auf den Klebestreifen. Wickeln Sie das Schlitztuch komplett auf die Rollowelle.

  • Seite 11: Elektroanschluss - Anweisungen Für Den Elektriker

    23. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Marki- senhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.

  • Seite 12: Was Ist, Wenn

    b. Gleichzeitiger Auf- und Abbefehl Durch die Verwendung von nicht gegenseitig verriegelten Schaltern oder mehrfach installierten Schalterstellen ohne Verriegelung kann gleichzeitig die Auf- und Abrichtung angesteuert werden. Dies ist nicht zulässig, weil durch die entstehende Gegeninduktion in den W icklungen des Motors die Endschalterkontakte überlastet werden. Die Schädigungen sind mit dem unter Punkt a beschriebenen vergleichbar.
  • Seite 13 … die Fallstange zu hoch oder zu tief an das Dach schlägt? In den meisten Fällen liegt dies an einer nicht ordnungsgemäßen Montage der Konsolen. Prüfen Sie, wie auch unter Punkt 13 beschrieben, mit einer Richtschnur und einer W asserwaage deren Sitz und Ausrich- tung.

  • Seite 14: Der Vario - Volant

    Lösung: Lassen Sie die Markise soweit ausfahren bis das die Tücher locker sind. Drehen Sie die 3 Madenschrauben (1) nach und nach aus der Verdrehkupplung. Verdrehen Sie die Tuchwelle (2) an dem Markisenteil ohne Motor soweit bis die Tücher auf gleicher Höhe sind. Ziehen nach nach...
