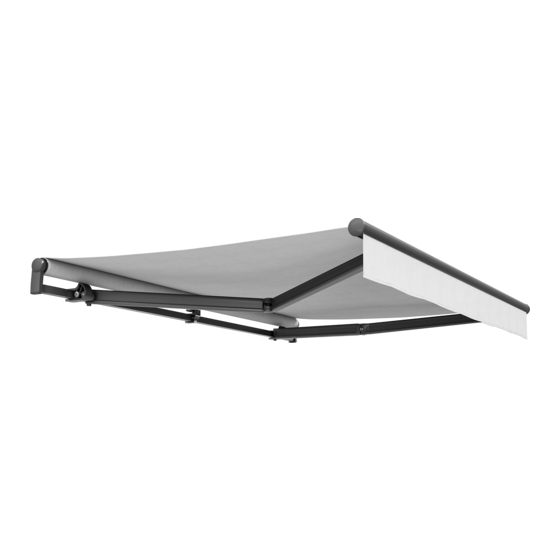

Varisol G100 Montage- Und Elektroinstallationsanweisung
  1. Anleitungen
  2. Marken
  3. Varisol Anleitungen
  4. Markisen
  5. G100
  6. Montage- und elektroinstallationsanweisung

Varisol G100 Montage- Und Elektroinstallationsanweisung

Mit durchgehendem tuch
Vorschau ausblenden Andere Handbücher für G100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VARISOL - G100 mit durchgehendem Tuch
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 4
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 5
14. Die Dachmontage (optional) ....................................................................................................................................... 6
15. Markisengestelle einhängen ....................................................................................................................................... 7
16. Montage der Bespannung .......................................................................................................................................... 8
17. Unkontrollierte Bedienung .......................................................................................................................................... 8
18. Quetsch- und Scherbereiche ...................................................................................................................................... 9
19. Motoreinstellung und Ausrichtung der Markise........................................................................................................... 9
20. Der Volant ................................................................................................................................................................. 10
21. Übergabe .................................................................................................................................................................. 11
22. Elektroanschluss - Anweisungen für den Elektriker ................................................................................................. 11
23. Ansteuerrichtlinien für Rohrmotore ........................................................................................................................... 11
24. Anschlussfehler ......................................................................................................................................................... 12
25. Was ist, wenn... ........................................................................................................................................................ 12
26. Der Vario - Volant ..................................................................................................................................................... 14
97.02.050 V5
Seite 1 von 14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol G100

Inhaltszusammenfassung für Varisol G100

  • Seite 1: Inhaltsverzeichnis

    VARISOL - G100 mit durchgehendem Tuch Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem W arndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Montagekonsolen

    11. Montagekonsolen Vor Beginn der Montage ist zu prüfen, • ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen, • ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden.

  • Seite 5: Montage Der Konsolen

    13. Montage der Konsolen A ) Wandmontage • Zeichnen Sie mit Hilfe einer W asserwaage senkrechte Striche an den unter Punkt 12 markierten Stellen. • Legen Sie die Höhe des ersten Montagehalters fest. • Zeichnen Sie die Befestigungslöcher der Konsolen auf der W and an. •...

  • Seite 6: Die Dachmontage (Optional)

    • Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch die Dachsparrenhalter an die Sparren. Spannen Sie eine Richtschnur zwischen die äußeren Halter und richten Sie diese und alle weiteren Halter aus. Achten Sie darauf, dass alle Halter fluchten und auf gleicher Höhe liegen.

  • Seite 7: Markisengestelle Einhängen

    15. Markisengestelle einhängen • Stecken Sie die Klemmriegel und die Klemmschrauben der Montagekonsolen in die Hosentasche. • Beginnen Sie mit der linken Seite. Von dieser Seite aus wird später das Tuch aufgezogen. Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen. Legen Sie das linke Markisengestell oben auf die Leitern.

  • Seite 8: Montage Der Bespannung

    16. Montage der Bespannung • Drehen Sie die Nut der Tuchwelle nach vorne. Befindet sich der Motor auf der linken Seite, so ziehen Sie ihn einige cm heraus. • Führen Sie den Hohlsaum des Tuches nach und nach in die Nut der Tuchwelle (1) ein.

  • Seite 9: Quetsch- Und Scherbereiche

    Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden. Werden Markisen von mehreren Nutzern betrieben, muss eine vorrangig schaltende Verriegelungsvorrichtung (kontrollierte Stromunterbrechung von außen) installiert werden, die jegliches Ein- und Ausfahren der Markise unmöglich macht.

  • Seite 10: Der Volant

    • Drücken Sie den gelben Einstellknopf (Motor rechts) bzw. den weißen Einstellknopf (Motor links) heraus. Damit ist die obere Motoreinstellung abgeschlossen. • Fahren Sie die Markise dann wieder ein Stück aus und ziehen Sie die Befestigungsbolzen im Hohlsaum fest. Stecken Sie die Abdeckkappe wieder über die Schalter. •...

  • Seite 11: Übergabe

    21. Übergabe Alle Bedienungsanleitungen, sowie Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise der Markise aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden an der Markise und zu Unfällen kommen.

  • Seite 12: Anschlussfehler

    24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
  • Seite 13 … die Fallstange nicht weit genug zufährt? Die obere Endlage des Motors hat sich verstellt oder ist nicht richtig Eingestellt. Lösung: Stellen Sie die obere Endlage des Motors neu ein. … die Fallstange zu weit zufährt? Die obere Endlage des Motors hat sich verstellt oder ist nicht richtig eingestellt. Lösung.

  • Seite 14: Der Vario - Volant

    26. Der Vario - Volant • Fahren Sie die Markise aus. • Montieren Sie die Getriebeöse (1) an das Getriebe. Schieben Sie den Splint (2) durch die Bohrungen der Getriebeöse und die der Getriebestange. Verdrehen Sie den Ring der Getriebeöse so, dass der Splint nicht herausfallen kann (3).
