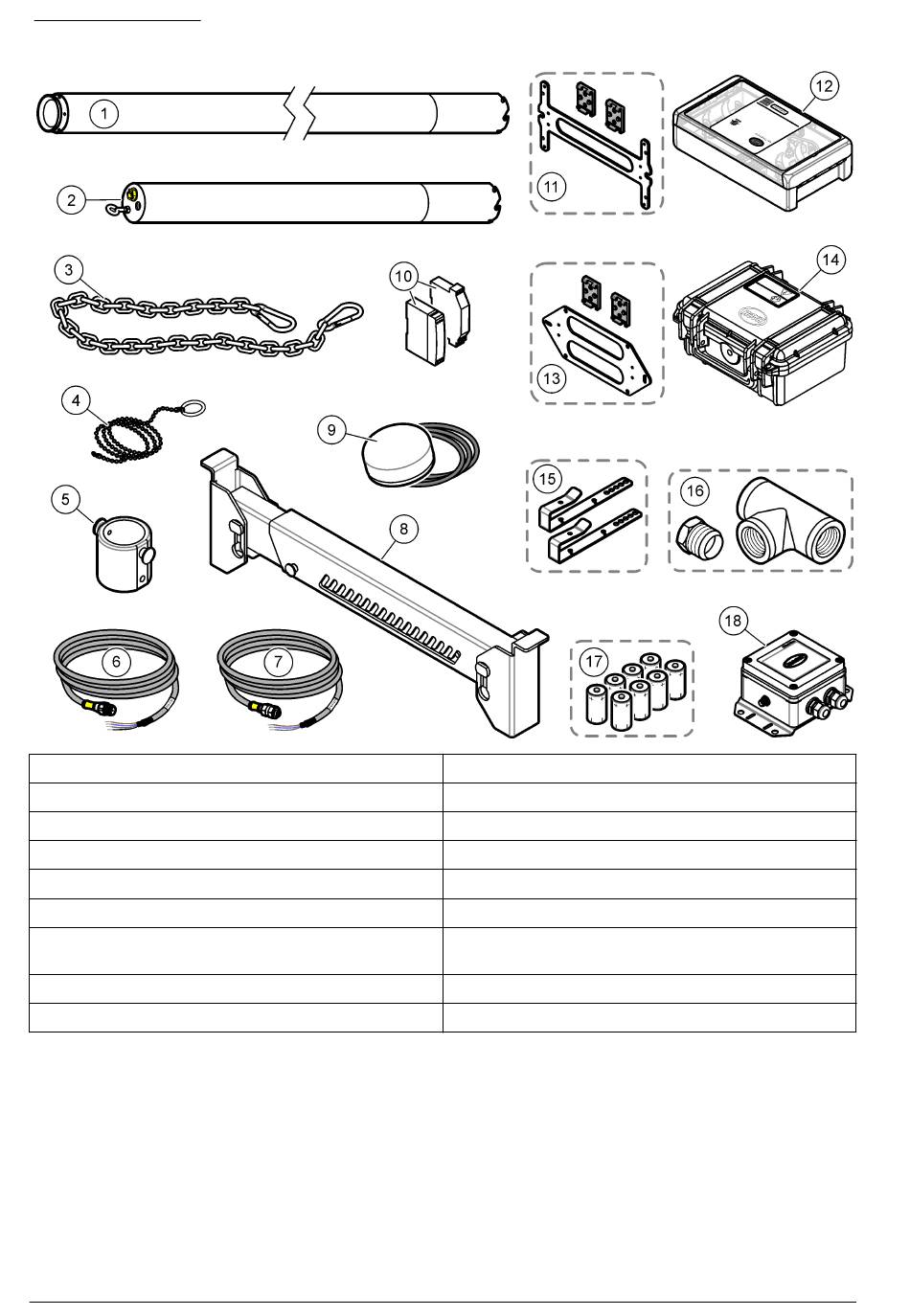

Joonis 3 Tarvikud
1 Kaablikaitsme pikendus
2 Kaablikaitse
3 Karabiinhaakidega riputuskett
4 Kaabli läbitõmbamise tööriist
5 Õhu läbivooluküvett
6 RS-232 andurikaabel
7 Toite/4–20 mA andurikaabel
8 Risttala pääseluukide jaoks
9 CAx440EX väljasaatja väline antenn
Osa 3 Kaablikaitsme kinnitamine
Kui andur paigaldatakse vette (või andur võib vette sattuda veetaseme tõusmise tõttu), kinnitage
andurile kaablikaitse, et vältida anduri liitmike ja kaablite kahjustamist.
Kui andurikaablid on juba kaablikaitsmele paigaldatud, vt jaotises
samme andurikaablite ja kaablikaitsme kinnitamiseks.
Kui kaablikaitsmele pole andurikaablit (-kaableid) paigaldatud, siis vaadake andurikaabli (-kaablite)
kaablikaitsmele paigaldamiseks kaablikaitsmega kaasas olevaid juhiseid ning kinnitage andurikaablid
ja kaablikaitse.
504 eesti keel
10 Toite/4–20 mA barjäär koos toiteallikaga
11 Seinakinnitus või DIN-siin, USA ja Kanada
12 Väljasaatja CAx440EX, USA ja Kanada
13 Seinakinnitus või DIN-siin, EL ja ÜK
14 Väljasaatja CAx440EX, EL ja ÜK
15 Risttala klambrid
16 Adapterid järjestikuse paigaldamise jaoks ja T-
detailid, 1 ¼-tolline BSPT või NPT
17 Väljasaatja CAx440EX patareid (mittelaetavad)
18 CDx440sc värav SC-kontrollerile
Joonis 4 esitatud illustreeritud
