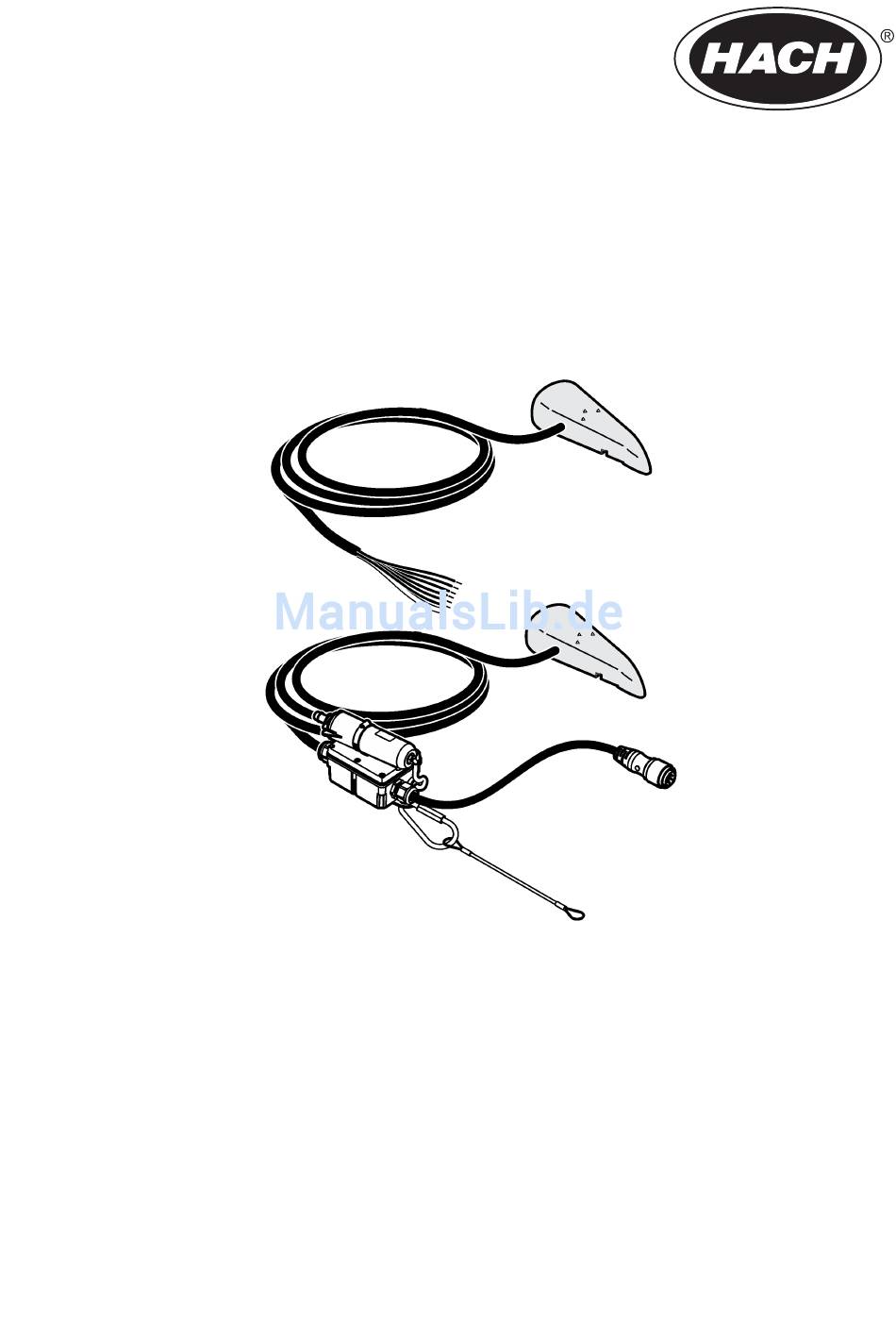

- Seite 1 DOC343.72.80577 Flo-Tote 3 08/2017, Ausgabe 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ...................... 3 Allgemeine Informationen ..................4 Sicherheitshinweise ..................... 4 Bedeutung von Gefahrenhinweisen ..............4 Warnhinweise ...................... 5 Vorsichtsmaßnahmen in geschlossenen Räumen ..........5 Produktübersicht ......................6 Funktionsweise ......................7 Geschwindigkeitsmessung ................... 7 Füllstandmessung ....................7 Strömungsberechnungen ..................8 Produktkomponenten .................... - Seite 4 Inhaltsverzeichnis...
-
Seite 5: Technische Daten
Technische Daten Änderungen vorbehalten. Technische Daten Details Abmessungen (B x H x T) 131 mm x 44 mm x 28 mm (5,16 x 1,73 x 1,10 Zoll) Gehäuseschutzklasse Polyurethan Sensorkabel Polyurethan-Ummantelung. Standardlänge: 9 m (30 Fuß); Höchstlänge: 305 m (1.000 Fuß) Gewicht 1,1 kg (2,4 lb) mit 9,1 m (30 Fuß) Kabel Verschmutzungsgrad... -
Seite 6: Allgemeine Informationen
Technische Daten Details Sensorkabel Material: Polyurethan-ummantelt Standardlänge: 9,1 m (30 Fuß), Maximale Länge: 305 m (1000 Fuß) Kompatible Geräte Flow Logger der Serie FL Garantie 1 Jahr (EU: 2 Jahre) Allgemeine Informationen Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche oder Folgeschäden, die aus Fehlern oder Unterlassungen in diesem Handbuch entstanden. -
Seite 7: Warnhinweise
Warnhinweise Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise. Nichtbeachtung kann Verletzungen oder Beschädigungen des Geräts zur Folge haben. Im Handbuch werden auf die am Gerät angebrachten Symbole in Form von Warnhinweisen verwiesen. Dies ist das Sicherheits-Warnsymbol. Befolgen Sie alle Sicherheitshinweise im Zusammenhang mit diesem Symbol, um Verletzungen zu vermeiden. -
Seite 8: Produktübersicht
Produktübersicht Der Flo-Tote 3-Sensor misst die Geschwindigkeit und den Füllstand leitfähiger Flüssigkeiten in offenen Kanälen mit einer elektromagnetischen Sensortechnologie. Der Sensor verbindet sich mit dem Durchfluss-Logger der Serie FL, um ein vollständiges Strömungssystem zu erstellen. Der Flo-Tote 3-Sensor ist mit Stecker oder Blankdraht erhältlich. Siehe... -
Seite 9: Funktionsweise
Abbildung 2 Produktübersicht – Flo-Tote 3 Sensor mit Blankdraht 1 Sensorkabel mit Blankdraht 2 Flo-Tote 3 Sensor Funktionsweise Der Flo-Tote 3-Sensor für offene Kanäle misst die Geschwindigkeit und den Füllstand des Wassers direkt. Geschwindigkeitsmessung Der Sensor nutzt das Faradaysche Gesetz der elektromagnetischen Induktion zur Messung der Wassergeschwindigkeit. -
Seite 10: Strömungsberechnungen
Abbildung 4. Wenn Komponenten fehlen oder beschädigt sind, kontaktieren Sie bitte umgehend den Hersteller oder Verkäufer. Abbildung 4 Produktkomponenten 1 Flo-Tote 3 Sensor mit Stecker 2 Flo-Tote 3 Sensor mit Blankdraht Installation G E F A H R Explosionsgefahr. Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen. -
Seite 11: Zusätzlich Erforderliche Artikel
H I N W E I S Normalerweise werden·die typischen Flo-Tote 3-Installationen nicht durch elektromagnetische Störungen beeinträchtigt. Doch aufgrund des bei der AV-Sonde verwendeten Verfahrens zur Fließgeschwindigkeitsermittlung können elektrische Maschinen oder Funksender, die sich in der Nähe der Installation befinden, zu Messfehlern führen. Halten Sie Kabelwege möglichst kurz, um elektromagnetische Störungen zu vermeiden. - Seite 12 Abbildung 5 Sensorstandort in der Nähe einer Mündung, eines vertikalen Höhenunterschieds oder eines Leitblechs 1 Akzeptabler Sensorstandort stromaufwärts 5 Entfernung stromabwärts: 10 Rohrdurchmesser 2 Mündung 6 Vertikaler Höhenunterschied 3 Entfernung stromaufwärts: 5 Höchstpegel 7 Leitblech 4 Akzeptabler Sensorstandort stromabwärts 10 Deutsch...
- Seite 13 Abbildung 6 Sensorstandort in der Nähe von Kurven oder Winkelstücken 1 Akzeptabler Sensorstandort stromaufwärts 3 Entfernung stromabwärts: 10 Rohrdurchmesser 2 Akzeptabler Sensorstandort stromabwärts 4 Entfernung stromaufwärts: 5 Rohrdurchmesser Deutsch 11...
-
Seite 14: Anbringen Der Trocknungsmittel-Anschlussdose (Fl900)
Abbildung 7 Sensorstandort in der Nähe einer Verzweigung 1 Akzeptabler Sensorstandort stromaufwärts 3 Entfernung stromabwärts: 10 Rohrdurchmesser 2 Akzeptabler Sensorstandort stromabwärts 4 Entfernung stromaufwärts: 5 Rohrdurchmesser Anbringen der Trocknungsmittel-Anschlussdose (FL900) Befestigen Sie die Trocknungsmittel-Anschlussdose am FL900 Durchfluss-Logger, um dem Sensorkabel und dem Stecker Zugentlastung zu geben. Siehe Abbildung Achten Sie darauf, dass Sie den Trocknungsmittelbehälter vertikal mit der Verschlusskappe nach unten installieren, damit die beste Leistung erzielt werden kann. -
Seite 15: Anschluss An Einen Durchfluss-Logger
Abbildung 8 Anbringen der Trocknungsmittel-Anschlussdose 1 Verschlusskappe Anschluss an einen Durchfluss-Logger Schließen Sie das Sensorkabel an einen Durchfluss-Logger der Serie FL an. Anleitungen finden Sie in der Dokumentation zum Durchfluss-Logger. Sensor-Installationsmaterial Bringen Sie den Sensor an das Installationsmaterial an. Installieren Sie dann das Installationsmaterial in einem Rohr oder in einem Kanal. -
Seite 16: Installieren Der Software
DATA Desktop Software auf dem Computer installiert ist. Laden Sie die Software von http://www.hachflow.com herunter. Klicken Sie auf „Support“, und wählen Sie dann „Software Downloads>Hach FL Series Flow Logger“ (Software Downloads>Hach Durchfluss-Logger der Serie FL). Wartung V O R S I C H T Mehrere Gefahren. -
Seite 17: Ersetzen Der Hydrophoben Membran
Abbildung 9 Auswechseln des Trocknungsmittels Ersetzen der hydrophoben Membran Ersetzen Sie die hydrophobe Membran, wenn: • Unerwartete Zu- oder Abnahmen bei Pegeltrends auftreten • Pegeldaten falsch sind oder fehlen, die Geschwindigkeitsdaten jedoch gültig sind • Die Membran gerissen ist oder sich mit Wasser oder Fett vollgesogen hat Führen Sie zum Ersetzen der Membran die folgenden bebilderten Schritte aus. - Seite 18 16 Deutsch...
-
Seite 19: Fehlerbehebung
Fehlerbehebung Wenn ein Problem auftritt, isolieren Sie das Problem am Sensor, dem Logger oder am Anschlusskabel. Problem Mögliche Ursache Lösung Plötzlicher Die Geschwindigkeitselektroden sind Reinigen des Sensors. Siehe Geschwindigkeitsabfall mit Verschmutzungen überlagert. Reinigung der Sensorelektroden auf Seite 14. Stellen Sie sicher, dass der Sensor ordnungsgemäß... -
Seite 20: Wahl Des Messquerschnittes
allgemeinen Zwecken. Im Benutzerhandbuch des verwendeten Messgeräts für das Geschwindigkeitsprofil finden Sie spezifischere Informationen. Abbildung 10 Typisches Geschwindigkeitsprofil 1 Tiefe 2 Geschwindigkeit Wahl des Messquerschnittes Ein Messquerschnitt mit einer gleichmäßigen Geschwindigkeitsverteilung liefert die genauesten Ergebnisse. Eine Sichtprüfung ist in der Regel ausreichend, um Problemstandorte zu erkennen. Lassen Sie sich bei der Wahl des besten Standorts von den Informationen in diesen Richtlinien leiten. -
Seite 21: Messung Des Füllstands Der Strömung
• Untersuchen Sie das Rohr auf Steine, Sedimente und andere Verunreinigungen. Messung des Füllstands der Strömung Messen Sie zur Erstellung eines Geschwindigkeitsprofils den Füllstand der Strömung im Rohr: 1. Messen Sie den Innendurchmesser des Rohrs. 2. Messen Sie den Abstand vom Scheitel des Rohrs bis zur Wasseroberfläche. Siehe Abbildung 3. -
Seite 22: Messung Mit Der 0,9-Vmax-Methode
Messung mit der 0,9-Vmax-Methode Die 0,9-Vmax-Methode ist die einfachste Methode. Messen Sie die Geschwindigkeit an verschiedenen Punkten des Querschnitts, um die maximale Geschwindigkeit im Rohr zu ermitteln. Die Durchschnittsgeschwindigkeit wird durch Multiplizieren der maximalen Geschwindigkeit mit 0,9 berechnet. Diese Methode sollte für folgende Situationen verwendet werden: •... -
Seite 23: 0,4-Methode
0,4-Methode Die 0,4-Methode ist eine vereinfachte Version der 0,2-, 0,4-, 0,8-Methode. Die Geschwindigkeit wird dabei nur an der 0,4-Position gemessen. Verwenden Sie diese Methode für folgende Situationen: • Niedrige Strömungen – Standorte ohne Hindernisse usw., aber ohne ausreichenden Füllstand zur Messung der Geschwindigkeit an drei Punkten. 2D-Methode Bei der 2D-Methode werden die Geschwindigkeiten aus der Mittellinie, den vertikalen Geschwindigkeitslinien und den Ecken der Strömung verwendet. -
Seite 24: Alternative 2D-Methode
Alternative 2D-Methode Ein tragbarer Geschwindigkeitssensor kann zur Erstellung eines 2D-Profils verwendet werden. Bewegen Sie den Sensor in einem Wirbelmuster über den gesamten Querschnitt. Siehe Abbildung 15. Lassen Sie das Instrument den Mittelwert dieser Geschwindigkeitsmessungen berechnen. Im der Bedienungsanleitung des tragbaren Geschwindigkeitssensors finden Sie dazu detaillierte Informationen. -
Seite 25: Strömungsberechnung - Runde Kanäle
Strömungsberechnung – runde Kanäle Die folgenden Werte sind erforderlich, bevor die Strömung berechnet werden kann: • Durchschnittsgschwindigkeit in Fuß/s () • Füllstand der Strömung in Zoll zum Zeitpunkt des Geschwindigkeitsprofils (Messung des Füllstands der Strömung auf Seite 19) • Innendurchmesser des Kanals in Zoll 1. - Seite 26 Tabelle 1 Strömungseinheitsmultiplikator (fortgesetzt) 0,15 0,0477 33,1571 0,0739 0,1255 180,7393 125,5134 0,16 0,0524 36,4056 0,0811 0,1378 198,4467 137,8102 0,17 0,0572 39,7374 0,0885 0,1504 216,6081 150,4223 0,18 0,0621 43,148 0,0961 0,1633 235,1995 163,333 0,19 0,0672 46,6334 0,1039 0,1765 254,1985 176,5267 0,20 0,0723 50,1898 0,1118...
- Seite 27 Tabelle 1 Strömungseinheitsmultiplikator (fortgesetzt) 0,50 0,2538 176,2553 0,3927 0,6672 960,7664 667.1989 0,51 0,2603 180,7433 0,4027 0,6842 985,2306 684,1879 0,52 0,2667 185,2295 0,4127 0,7012 1009,685 701,1701 0,53 0,2732 189,7121 0,4227 0,7181 1043,12 718,1385 0,54 0,2796 194,1894 0,4327 0,7351 1058,525 735,0869 0,55 0,2861 198,6594 0,4426...
-
Seite 28: Strömungsberechnung - Rechteckige Kanäle
Tabelle 1 Strömungseinheitsmultiplikator (fortgesetzt) 0,85 0,4599 319,3538 0,7115 1,2089 1740,795 1208,886 0,86 0,4644 322,5143 0,7186 1,2208 1758,023 1220,849 0,87 0,4688 325,5815 0,7254 1,2325 1774,743 1232,46 0,88 0,4731 328,55 0,732 1,2437 1790,924 1243,697 0,89 0,4772 331,4135 0,7384 1,2545 1806,533 1254,536 0,90 0,4812 334,165 0,7445... -
Seite 29: Strömungsberechnung - Flüsse Und Ströme
Umwandlung von Zoll in Fuß: 10 Zoll : 12 = 0,83 Fuß Fläche = 0,83 Fuß x 2 Fuß = 1,66 Fuß Durchfluss: Strömung = 1,67 Fuß /s x 1,66 Fuß = 2,77 Fuß Wie in Umwandlung der Strömungseinheiten auf Seite 29 ermittelt: 2,77 Fuß /s x 0,64632 = 1,7903 MGD Strömungsberechnung –... - Seite 30 Abbildung 16 Segmente für einen Fluss oder Strom Abbildung 17 Berechnungen der Segmentflächen 1 Trapez 2 Rechteck 28 Deutsch...
-
Seite 31: Umwandlung Der Strömungseinheiten
Umwandlung der Strömungseinheiten 1. Finden Sie die ursprüngliche Einheit in der linken Spalte von Tabelle 2. Finden Sie die neue Einheit on der obersten Reihe von Tabelle 3. Finden Sie die Tabellenzelle, in der die Einheiten sich überschneiden. Dies ist der Umwandlungsfaktor. - Seite 32 Zubehör Beschreibung Bestellnr. Scherenband für ∅ 15,24 cm (6 Zoll) Rohr 800008105 Scherenband für ∅ 20,32 cm (8 Zoll) Rohr 800008106 Scherenband für ∅ 25,40 cm (10 Zoll) Rohr 800008107 Scherenband für ∅ 30,48 cm (12 Zoll) Rohr 800008108 Scherenband für ∅ 38,10 cm (15 Zoll) Rohr 800008109 Scherenband für ∅...
- Seite 34 *DOC343.72.80577* HACH COMPANY World Headquarters P.O. Box 389, Loveland, CO 80539-0389 U.S.A. Tel. (970) 669-3050 (800) 368-2723 (U.S.A. only) U.S.A. – orders@hach.com International – international@hach.com flowtechsupport@hach.com www.hachflow.com © Hach Company/Hach Lange GmbH, 2017. Alle Rechte vorbehalten.
