Priključite senzor na jednu od dvije opcije u nastavku:
• Mjerni pretvornik CAx440EX—Slika 5
• Mjerni pretvornik CAx440EX i
• Pristupnik CDx440sc i SC
• Uređaj—Slika 8

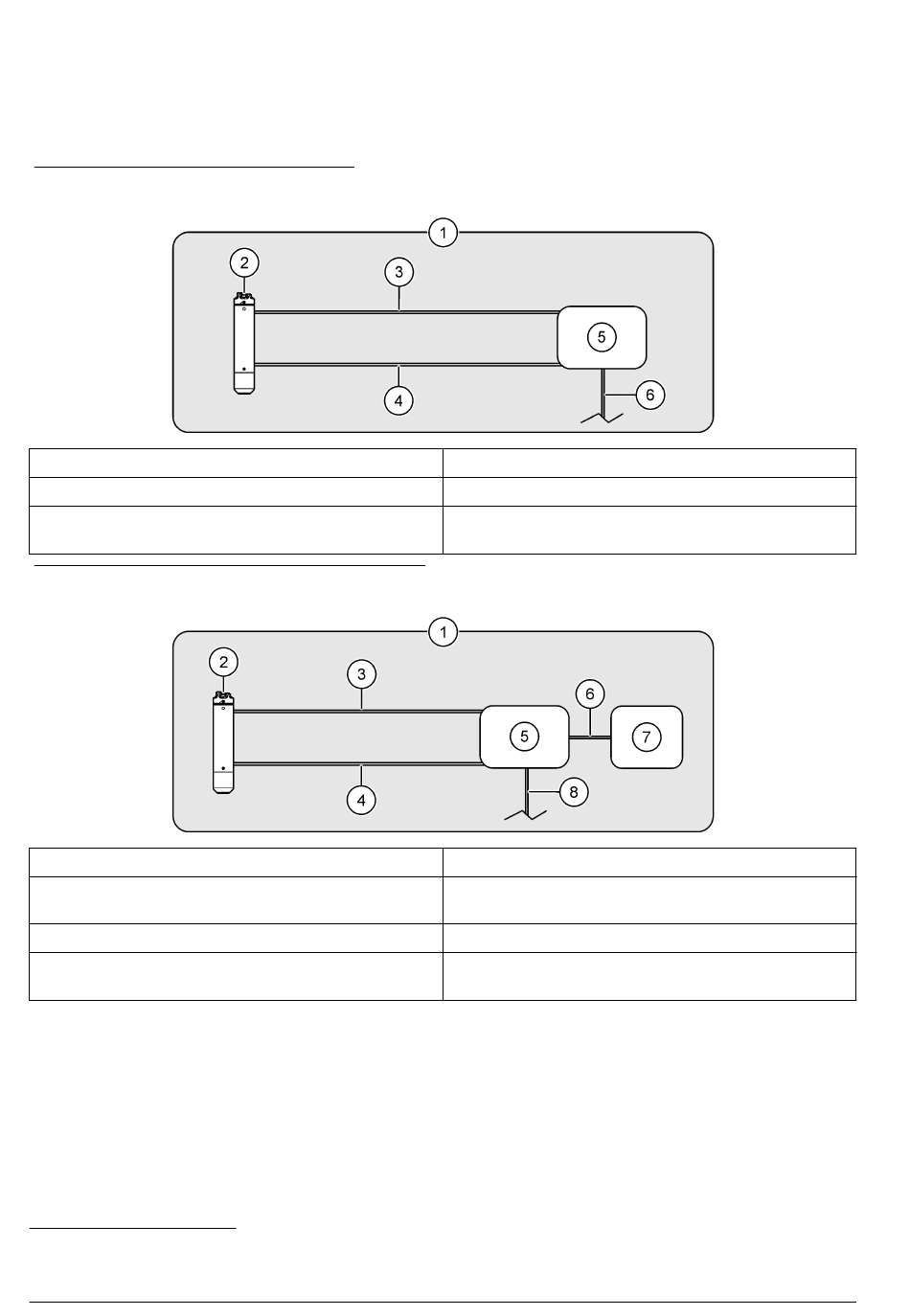

Slika 5 Mjerni pretvornik CAx440EX
1 Područje koje nije opasno
2 Senzor
3 Kabel senzora za napajanje/4 – 20 mA
Slika 6 Mjerni pretvornik CAx440EX i uređaj
1 Područje koje nije opasno
2 Senzor
3 Kabel senzora za napajanje/4 – 20 mA
4 Kabel senzora RS-232
4
Izvor istosmjernog napajanja može se upotrijebiti kao zamjena za baterije ili uz baterije u
mjernom pretvorniku. Upute potražite u dokumentaciji za mjerni pretvornik CAx440EX.
462 Hrvatski
uređaj—Slika 6
kontroler—Slika 7
4 Kabel senzora RS-232
5 Mjerni pretvornik
6 Kabel istosmjernog napajanja (opcionalni, korisnik
4
osigurava)
5 Mjerni pretvornik
6 Kabel uređaja, analogni izlaz senzora 4 – 20 mA
(osigurava korisnik)
7 Uređaj (npr. SCADA ili PLC)
8 Kabel istosmjernog napajanja (opcionalni, korisnik
4
osigurava)
