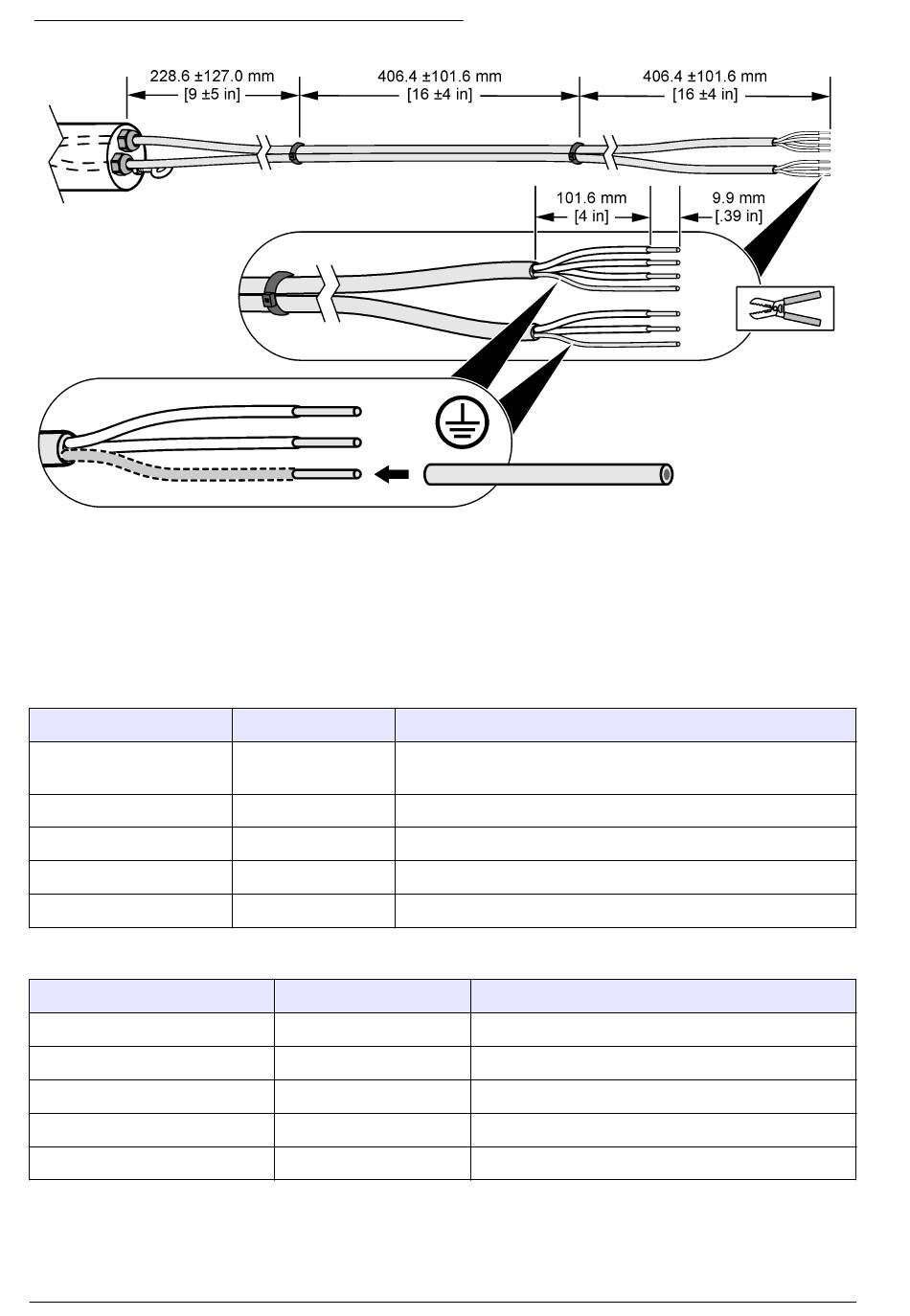

Afbeelding 9 Bereid de sensorkabeldraden voor
4.1.2 Bedradingsinformatie
Raadpleeg de documentatie van de veldtransmitter CAx440EX voor informatie over bedrading om de
sensor aan te sluiten op de veldtransmitter (of de veldtransmitter en een apparaat).
Raadpleeg de CDx440sc-gatewaydocumentatie voor informatie over de bedrading om de sensor aan
te sluiten op een CDx440sc-gateway en een SC-controller.
Als u de sensor alleen op een apparaat wilt aansluiten, raadpleegt u
Connectorpen
1
2
3
4
5
Connectorpen
1
2
3
4
5
172 Nederlands
Tabel 5 Voeding/4–20 mA-sensorkabel
Draadkleur Signaal
Bruin Positief
(12 tot 28 VDC, 4–20 mA lusvoeding)
Wit Niet gebruikt
Blauw Negatief
Zwart Niet gebruikt
Zilver Afscherming
Tabel 6 RS-232-sensorkabel
Draadkleur
Bruin
Wit
Blauw
Zwart
Zilver
Tabel 5
Signaal
Sensor RXD (ontvangen)
Niet gebruikt
Sensor TXD (verzenden)
GND (massa)
Afscherming
en Tabel 6.
