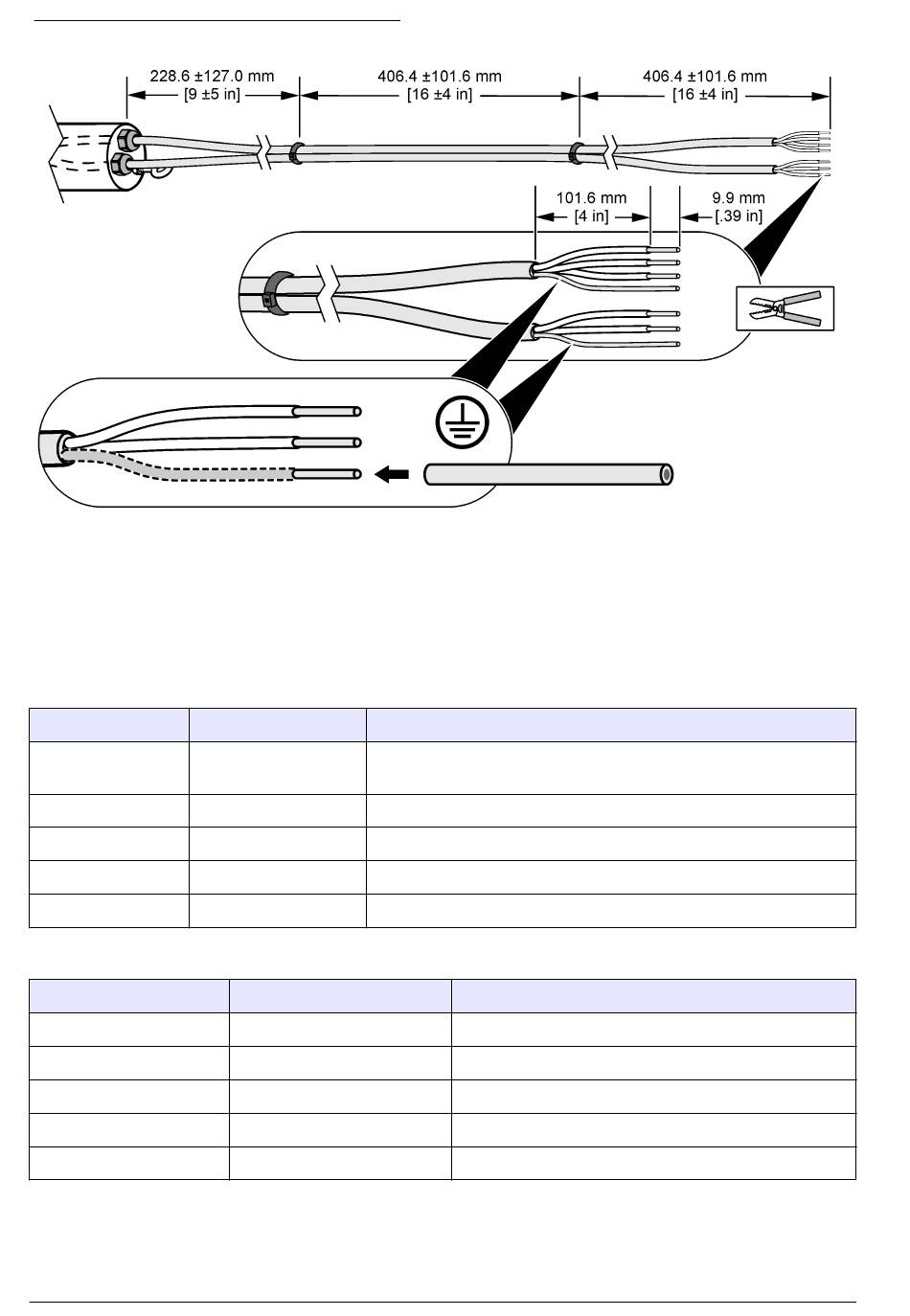

Kuva 9 Anturin johtojen valmisteleminen
4.1.2 Kytkentätiedot
Katso CAx440EX-kenttälähettimen asiakirjoista kytkentätiedot, kun kytket anturin kenttälähettimeen
(tai kenttälähettimeen ja laitteeseen).
Liitä anturi CDx440sc-yhdysväylään ja SC-ohjaimeen. Katso johdotusohjeet CDx440sc-
yhdyskäytävän materiaaleista.
Jos kytket anturin vain laitteeseen, katso
Liitinnasta
Johdon väri
1
Ruskea
2
Valkoinen
3
Sininen
4
Musta
5
Hopea
Liitinnasta
1
2
3
4
5
260 Suomi
Taulukko 5
Taulukko 5 Virta- / 4–20 mA:n anturikaapeli
Signaali
Positiivinen
(12–28 VDC, 4–20 mA:n silmukkavirta)
Ei käytössä
Negatiivinen
Ei käytössä
Suoja
Taulukko 6 RS-232-anturikaapeli
Johdon väri
Ruskea
Valkoinen
Sininen
Musta
Hopea
ja
Taulukko
6.
Signaali
RXD-anturi (vastaanotto)
Ei käytössä
TXD-anturi (lähetys)
GND (maadoitus)
Suoja
