Scheppach SBS1100 Original Bedienungsanleitung Seite 35

Alignement de la lame de scie à la parallèle de la
meule (fig. 5 - 6)
La lame de scie doit être alignée à la parallèle de la
meule (4). En fonction de la taille de la lame de scie,
vous devrez ajuster le bras pivotant (11) et éventuel-
lement la position de l'unité de meulage (12). Pour les
lames de scie à dents intriquées, vous devez en outre
incliner l'unité de meulage (12).
• Après avoir desserré l'écrou à poignée-étoile (11b),
vous pouvez retirer et plier le bras pivotant (11).
• Au besoin, vous pouvez également déplacer la tige
de retenue du bras pivotant (11a) dans la rainure.
• Vous pouvez déplacer l'unité de meulage (12) en
desserrant les quatre vis à six pans creux (12a)
dans le logement du socle (8), en particulier pour les
lames de scie à gros diamètre. Pour desserrer les
vis à six pans creux, utilisez la clé à six pans creux
5 mm fournie (17).
• Pour les lames de scie à dents intriquées, vous pou-
vez incliner l'unité de meulage (12). Pour ce faire,
desserrez les écrous à tête hexagonale de réglage
d'angle (13) des deux côtés à l'aide de la clé plate
d'ouverture 8/10 fournie (19).
• Réglez à présent l'angle souhaité sur l'échelle (7) et
resserrez les écrous à tête hexagonale de réglage
d'angle (13).
Ajustement du support de la lame de scie (fig. 7)
Le support de la lame de scie (6) doit être utilisé pour
garantir une meilleure stabilité.
• Positionnez le support de la lame de scie (6) le plus
près possible de la meule (4).
• Vous pouvez régler la hauteur du support de la lame
de scie (6) en desserrant l'écrou à tête hexagonale
(6a). Pour ce faire, utilisez la clé plate d'ouverture
14/17 fournie (18).
• Réglez le support de la lame de scie (6) de sorte que
la lame de scie repose dessus.
• Resserrez l'écrou à tête hexagonale (6a).
Réglage de la butée de profondeur (fig. 8)
• Avec la poignée (1) tirez l'unité de meulage (12) dans
le flanc de dent de sorte à pouvoir traiter toute la
face de la dent sans que la meule ne touche le flanc
de la dent.
• Desserrez la vis à six pans sur la butée de profon-
deur (14) et déplacez la butée jusqu'à ce qu'elle
touche l'unité de meulage (12).
• Resserrez la vis à six pans sur la butée de profon-
deur (14).
Ajustement de la butée (fig. 9)
• Positionnez la butée (5) de manière à la faire tou-
cher le flanc de dent.
• Desserrez la vis à six pans creux sur la barre de
maintien de la butée (5a) et réglez la hauteur de la
barre de maintien. Resserrez la vis à six pans creux.
• Vous pouvez également déplacer la butée (5) dans
la rainure en desserrant la vis à six pans.
Mise sous/hors tension (fig. 10)
• Pour mettre l'appareil en marche, appuyez sur l'in-
terrupteur On/Off (15) (position « I «). L'appareil dé-
marre.
• Pour l'arrêter, appuyer sur l'interrupteur On/Off (15)
(position « 0 «). L'appareil s'arrête.
Affûtage de la lame de scie (fig. 11)
Attention ! Choisissez une meule adaptée à la lame
de scie que vous souhaitez affûter.
• Réglez l'appareil comme décrit ci-dessus.
• Mettez la machine en marche.
• Abaissez l'écran de protection (2).
• Tournez la lame de scie de manière à positionner la
meule (4) entre les dents de la lame de scie.
• Déplacez l'unité de meulage (12) jusqu'à la butée de
profondeur (14) à l'aide de la poignée (1).
• Tournez prudemment la lame de scie en exerçant
une légère pression contre la meule (4) jusqu'à ce
que l'arête de coupe soit affûtée.
• Faites à nouveau tourner la lame de scie dans le
sens inverse des aiguilles d'une montre pour que la
meule (4) pénètre librement dans la denture.
• Poussez à nouveau l'unité de meulage (12) vers l'ar-
rière avec la poignée (1).
• Tournez la lame de scie d'une dent.
• Répétez ces opérations jusqu'à avoir affûté toutes
les dents.
www.scheppach.com

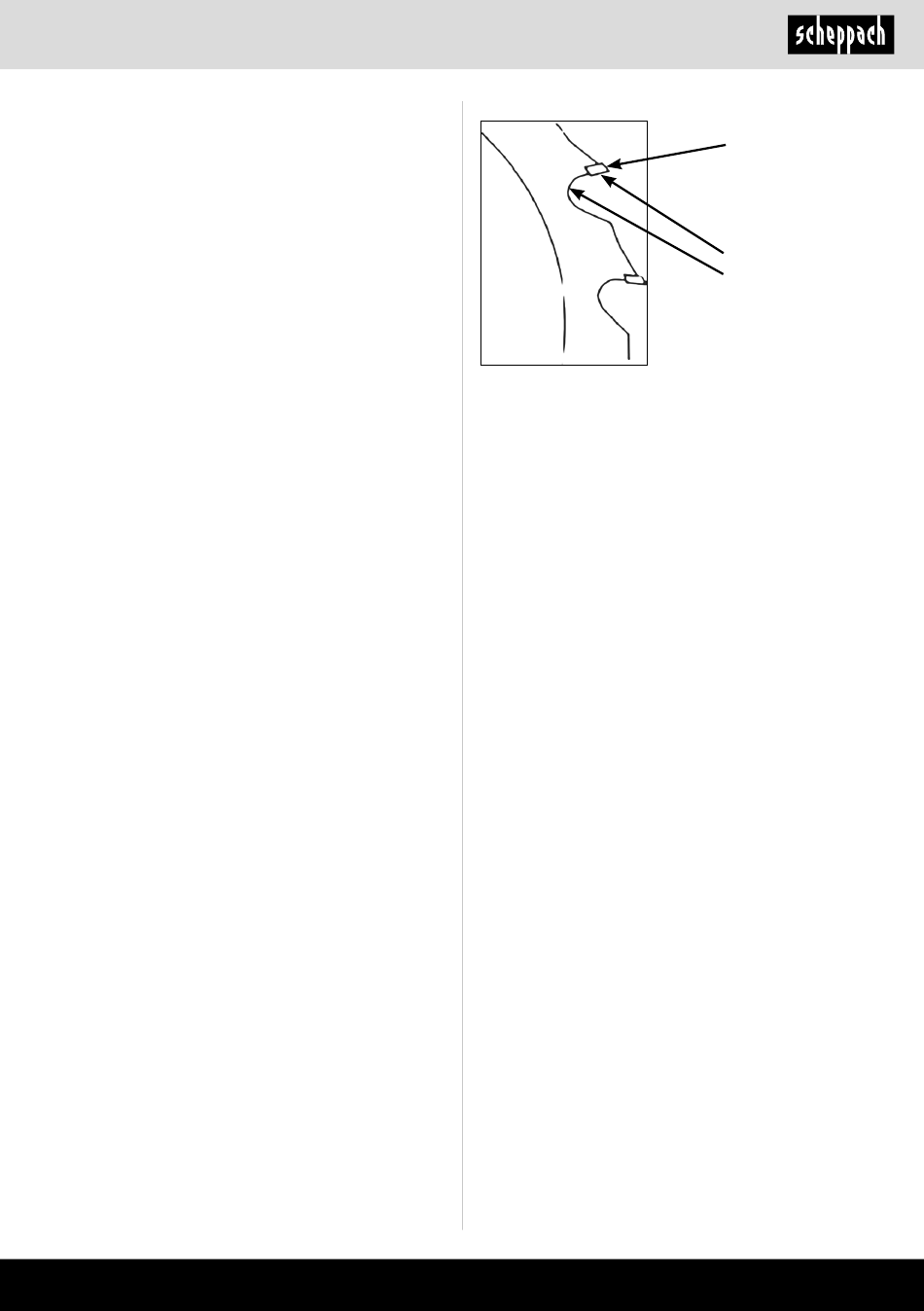

Dos de la dent
Face de la dent
Flanc de dent
FR | 35
