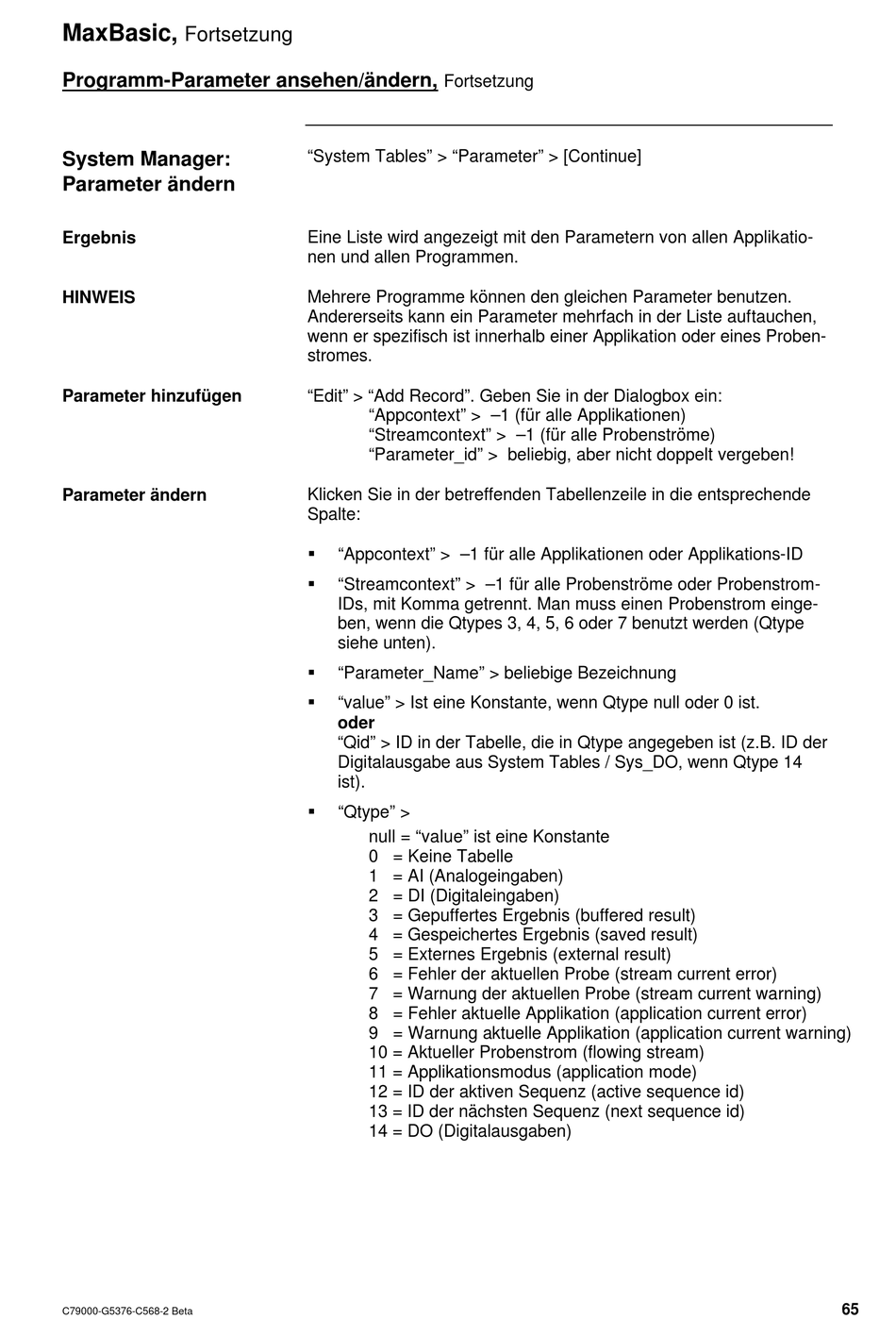

Siemens MicroSAM Anleitung Seite 65

MaxBasic,
Fortsetzung
Programm-Parameter ansehen/ändern,
System Manager:
Parameter ändern
Ergebnis
HINWEIS
Parameter hinzufügen
Parameter ändern
C79000-G5376-C568-2 Beta
Fortsetzung
"System Tables" > "Parameter" > [Continue]
Eine Liste wird angezeigt mit den Parametern von allen Applikatio-
nen und allen Programmen.
Mehrere Programme können den gleichen Parameter benutzen.
Andererseits kann ein Parameter mehrfach in der Liste auftauchen,
wenn er spezifisch ist innerhalb einer Applikation oder eines Proben-
stromes.
"Edit" > "Add Record". Geben Sie in der Dialogbox ein:
"Appcontext" > –1 (für alle Applikationen)
"Streamcontext" > –1 (für alle Probenströme)
"Parameter_id" > beliebig, aber nicht doppelt vergeben!
Klicken Sie in der betreffenden Tabellenzeile in die entsprechende
Spalte:
§
"Appcontext" > –1 für alle Applikationen oder Applikations-ID
§
"Streamcontext" > –1 für alle Probenströme oder Probenstrom-
IDs, mit Komma getrennt. Man muss einen Probenstrom einge-
ben, wenn die Qtypes 3, 4, 5, 6 oder 7 benutzt werden (Qtype
siehe unten).
§
"Parameter_Name" > beliebige Bezeichnung
§
"value" > Ist eine Konstante, wenn Qtype null oder 0 ist.
oder
"Qid" > ID in der Tabelle, die in Qtype angegeben ist (z.B. ID der
Digitalausgabe aus System Tables / Sys_DO, wenn Qtype 14
ist).
§
"Qtype" >
null = "value" ist eine Konstante
0 = Keine Tabelle
1 = AI (Analogeingaben)
2 = DI (Digitaleingaben)
3 = Gepuffertes Ergebnis (buffered result)
4 = Gespeichertes Ergebnis (saved result)
5 = Externes Ergebnis (external result)
6 = Fehler der aktuellen Probe (stream current error)
7 = Warnung der aktuellen Probe (stream current warning)
8 = Fehler aktuelle Applikation (application current error)
9 = Warnung aktuelle Applikation (application current warning)
10 = Aktueller Probenstrom (flowing stream)
11 = Applikationsmodus (application mode)
12 = ID der aktiven Sequenz (active sequence id)
13 = ID der nächsten Sequenz (next sequence id)
14 = DO (Digitalausgaben)
